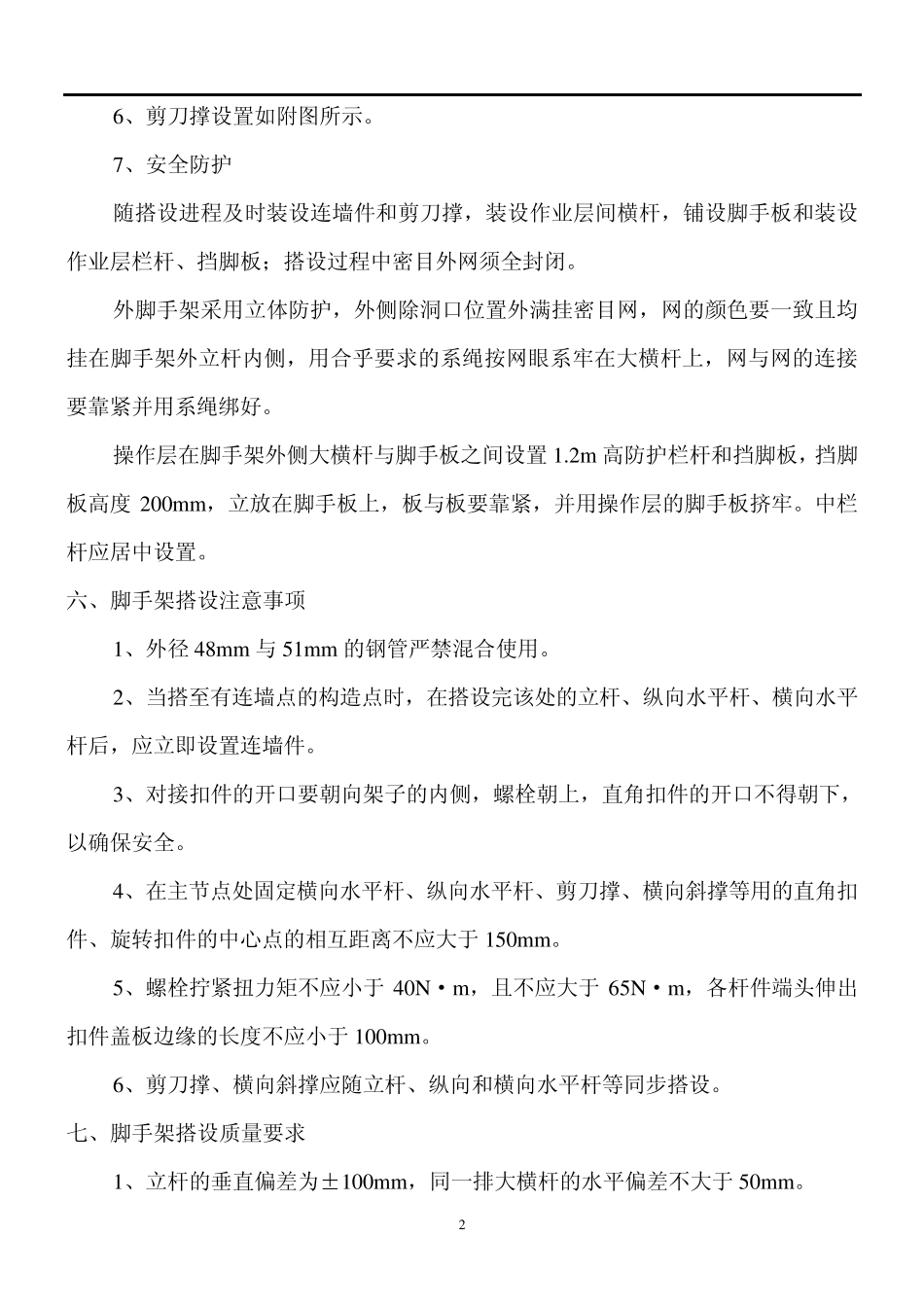

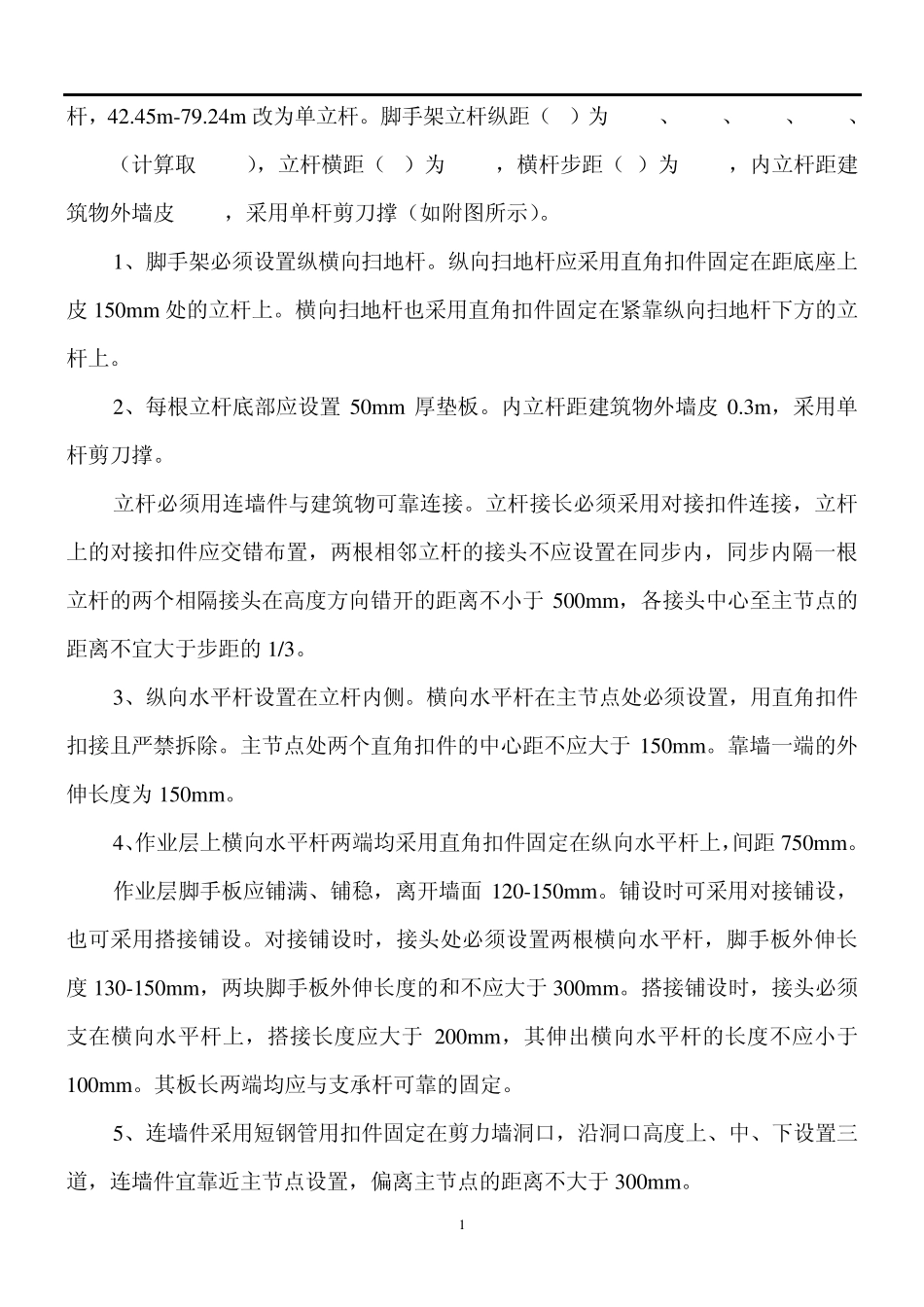

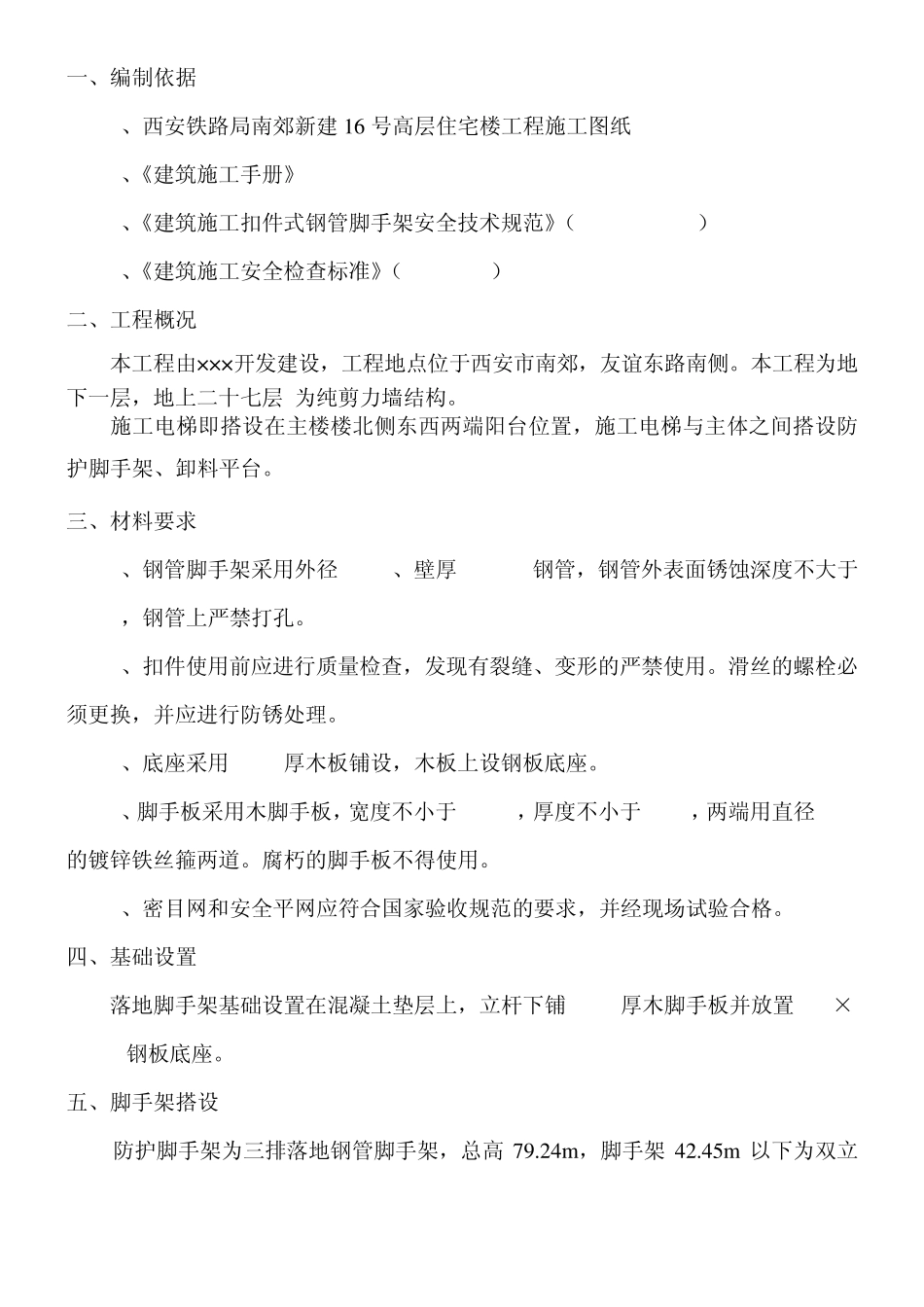

一、编制依据 1、西安铁路局南郊新建 16 号高层住宅楼工程施工图纸 2、《建筑施工手册》 3、《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001) 4、《建筑施工安全检查标准》(JGJ59-99) 二、工程概况 本工程由×××开发建设,工程地点位于西安市南郊,友谊东路南侧。本工程为地下一层,地上二十七层,为纯剪力墙结构。 施工电梯即搭设在主楼楼北侧东西两端阳台位置,施工电梯与主体之间搭设防护脚手架、卸料平台。 三、材料要求 1、钢管脚手架采用外径 48mm、壁厚 3.5mm钢管,钢管外表面锈蚀深度不大于0.5mm,钢管上严禁打孔。 2、扣件使用前应进行质量检查,发现有裂缝、变形的严禁使用。滑丝的螺栓必须更换,并应进行防锈处理。 3、底座采用 50mm厚木板铺设,木板上设钢板底座。 4、脚手板采用木脚手板,宽度不小于 200mm,厚度不小于 50mm,两端用直径 4 mm的镀锌铁丝箍两道。腐朽的脚手板不得使用。 5、密目网和安全平网应符合国家验收规范的要求,并经现场试验合格。 四、基础设置 落地脚手架基础设置在混凝土垫层上,立杆下铺50mm厚木脚手板并放置 150×150mm钢板底座。 五、脚手架搭设 防护脚手架为三排落地钢管脚手架,总高 79.24m,脚手架 42.45m 以下为双立 1 杆,42.45m -79.24m 改为单立杆。脚手架立杆纵距(la)为0.9m、1.5m、0.9m、1.5m、0.9m(计算取 1.5m),立杆横距(lb)为0.9m,横杆步距(h)为1.2m,内立杆距建筑物外墙皮 0.3m,采用单杆剪刀撑(如附图所示)。 1、脚手架必须设置纵横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座上皮 150m m 处的立杆上。横向扫地杆也采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。 2、每根立杆底部应设置 50m m 厚垫板。内立杆距建筑物外墙皮 0.3m ,采用单杆剪刀撑。 立杆必须用连墙件与建筑物可靠连接。立杆接长必须采用对接扣件连接,立杆上的对接扣件应交错布置,两根相邻立杆的接头不应设置在同步内,同步内隔一根立杆的两个相隔接头在高度方向错开的距离不小于 500m m ,各接头中心至主节点的距离不宜大于步距的 1/3。 3、纵向水平杆设置在立杆内侧。横向水平杆在主节点处必须设置,用直角扣件扣接且严禁拆除。主节点处两个直角扣件的中心距不应大于 150m m 。靠墙一端的外伸长度为150m m 。 4、作业层上横向水平杆两端均采用直角扣件固定在纵向水平杆上,间距750m m 。 作业层脚手板应铺满、铺稳,离...
