施工安全技术交底(格宾石笼)

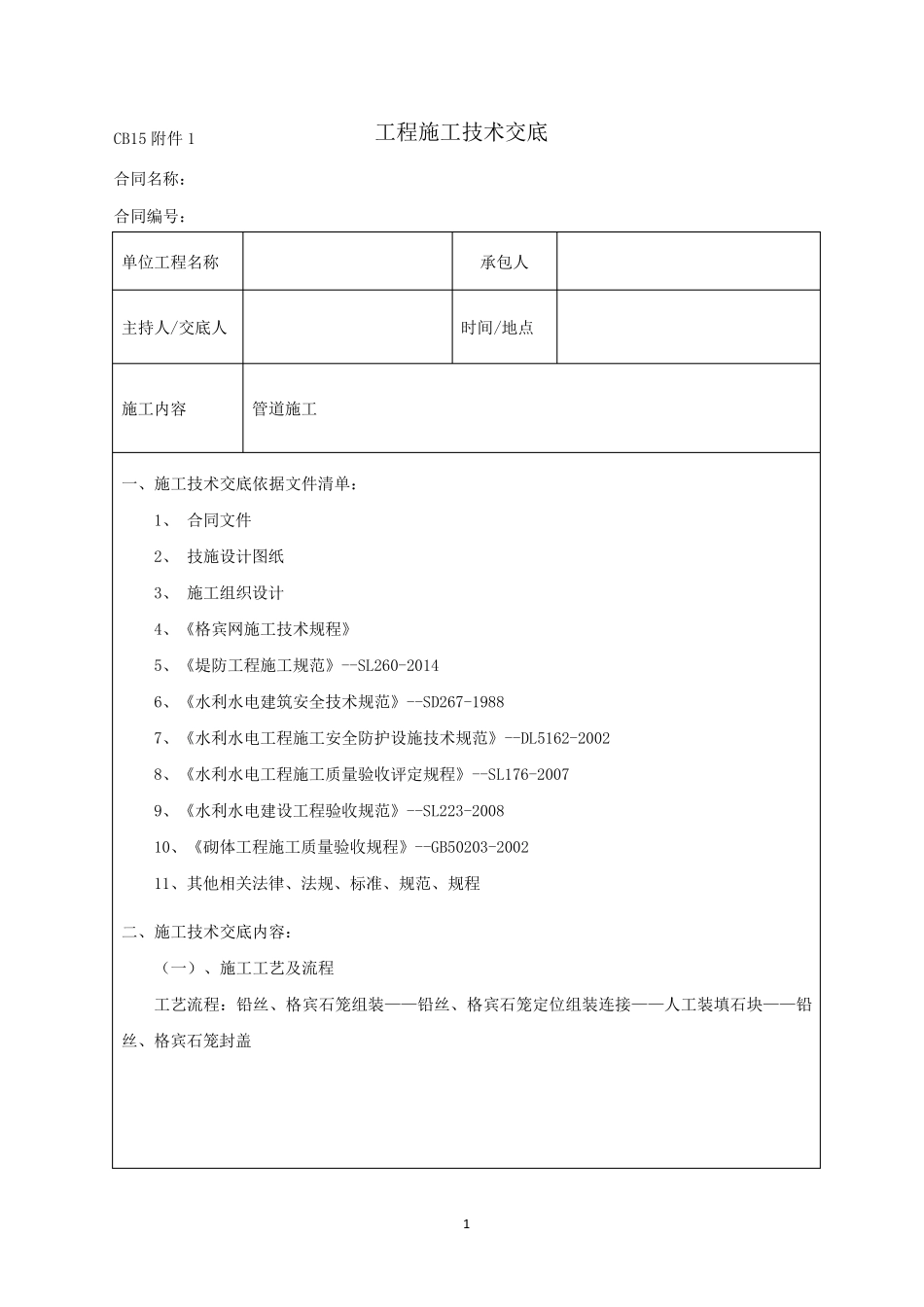

1 CB15 附件1 工程施工技术交底 合同名称： 合同编号： 单位工程名称 承包人 主持人/交底人 时间/地点 施工内容 管道施工 一、施工技术交底依据文件清单： 1、 合同文件 2、 技施设计图纸 3、 施工组织设计 4、《格宾网施工技术规程》 5、《堤防工程施工规范》--SL260-2014 6、《水利水电建筑安全技术规范》--SD267-1988 7、《水利水电工程施工安全防护设施技术规范》--DL5162-2002 8、《水利水电工程施工质量验收评定规程》--SL176-2007 9、《水利水电建设工程验收规范》--SL223-2008 10、《砌体工程施工质量验收规程》--GB50203-2002 11、其他相关法律、法规、标准、规范、规程 二、施工技术交底内容： （一）、施工工艺及流程 工艺流程：铅丝、格宾石笼组装——铅丝、格宾石笼定位组装连接——人工装填石块——铅丝、格宾石笼封盖 2 铅丝、格宾石笼组装 铅 丝 、 格 宾 石 笼 定 位 组 装 连 接 人工装填石块 铅 丝 、 格 宾 石 笼 封 盖 （二）、施工方法 1、铅丝、格宾、格宾石笼组装 (1)铅丝、格宾石笼由镀锌铅丝、格宾笼和石料组成。规格为长*高*宽=2.5*2*0.5m,格宾石笼护坡规格为长*宽*高=2.7*2*0.5m。 (2)本工程采用 2.2mm 镀锌铅丝、格宾绑扎，每隔 200mm 绑扎一次，从顶部角端开始直到底部角端。 2、铅丝、格宾石笼定位组装连接 (1)人工将铅丝、格宾石笼运至施工作业面，按照每排铅丝、格宾笼的位置线将铅丝、格宾石笼依次就位。 (2)相邻铅丝、格宾石笼的边框采用 22mm 镀锌铅丝、格宾，从角端开始每 200mm 依次连接，面网纵横方向没 200mm 全部连接，连接方式相同。 3、人工装填块石 (1)块石由装载机端运至施工作业面，采用人工装填，填充石料不得一次装满，以保证铅丝、格宾石笼形状完整。 (2)每隔铅丝、格宾石笼必须同时均匀投料，以保证外观不变形，铅丝、格宾石笼分两次投料每次均匀投入，严禁使用分化石、垃圾石。 (3)块石装填应两人一组配合施工，一人运料一人砌筑。铺筑时，先从笼底四角开始，大小石块均匀放置，依次向上铺筑。 4、铅丝、格宾笼封盖 封盖前，须将顶部石料铺筑平整，检查箱笼填充石料高度一致，才可封盖绑扎。 3 (三）、施工大样图 (四）、质量要求 1、检查项目 （1）笼体材质质量：铅丝不得有锈迹； （2）石料质量：质地坚硬，不易风化； （3）笼体质量：牢固结实，石料的最小边尺寸不得小于笼体的孔眼尺寸； （4）笼体...
