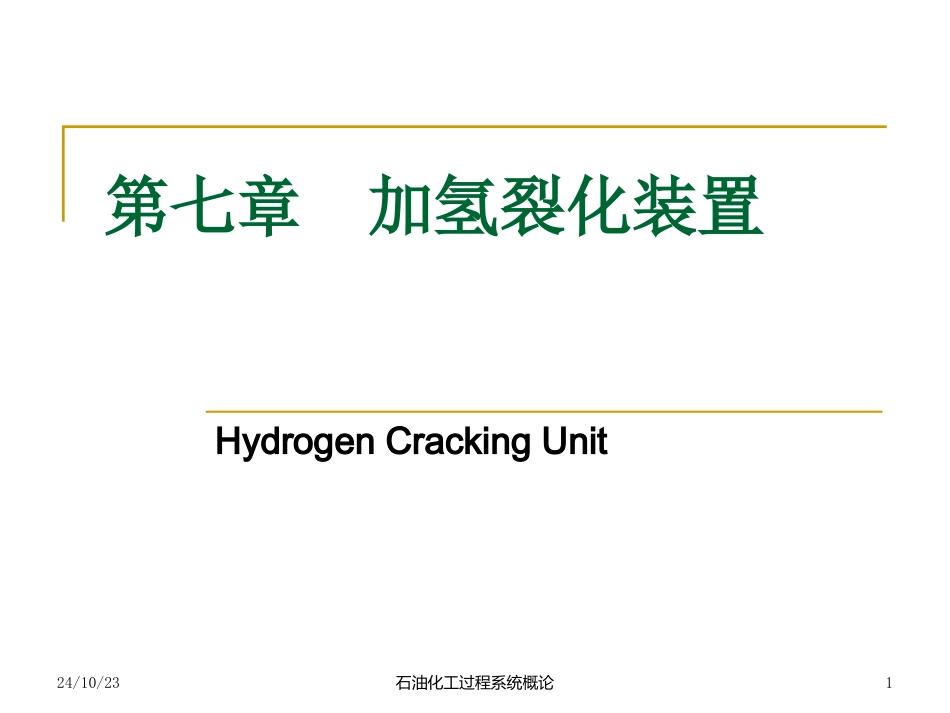

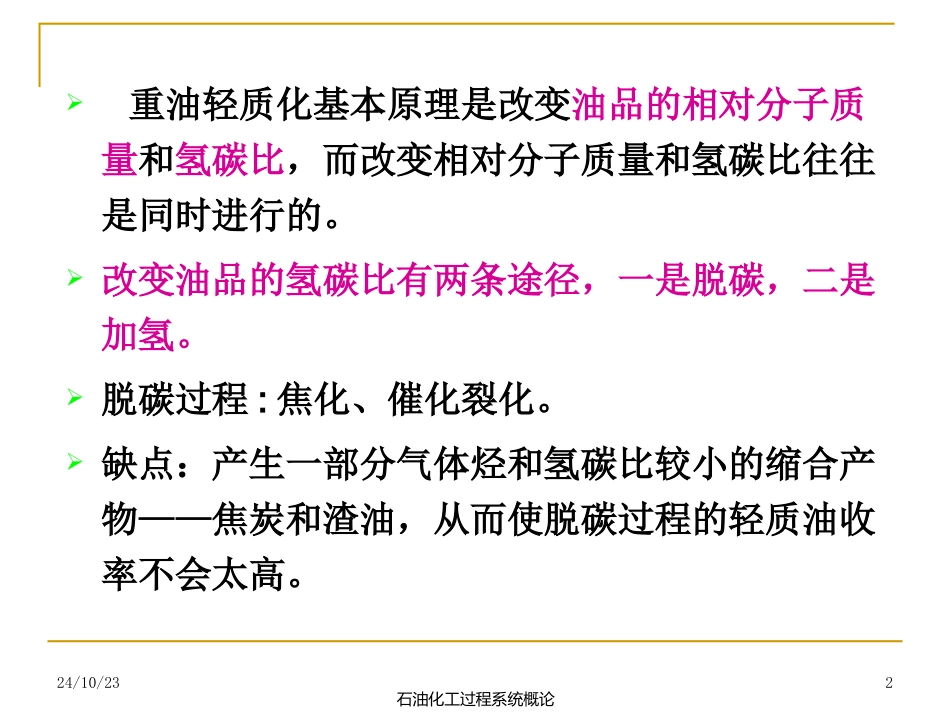

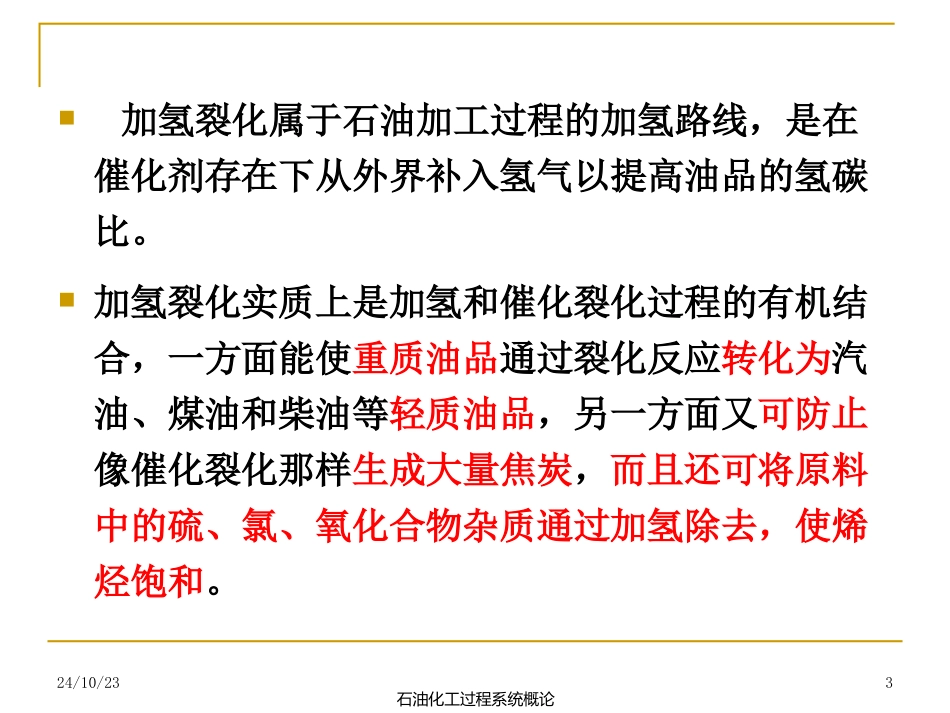

24/10/23石油化工过程系统概论1第七章加氢裂化装置HydrogenCrackingUnit24/10/23石油化工过程系统概论2重油轻质化基本原理是改变油品的相对分子质量和氢碳比，而改变相对分子质量和氢碳比往往是同时进行的。改变油品的氢碳比有两条途径，一是脱碳，二是加氢。脱碳过程:焦化、催化裂化。缺点：产生一部分气体烃和氢碳比较小的缩合产物——焦炭和渣油，从而使脱碳过程的轻质油收率不会太高。24/10/23石油化工过程系统概论3加氢裂化属于石油加工过程的加氢路线，是在催化剂存在下从外界补入氢气以提高油品的氢碳比。加氢裂化实质上是加氢和催化裂化过程的有机结合，一方面能使重质油品通过裂化反应转化为汽油、煤油和柴油等轻质油品，另一方面又可防止像催化裂化那样生成大量焦炭，而且还可将原料中的硫、氯、氧化合物杂质通过加氢除去，使烯烃饱和。24/10/23石油化工过程系统概论4第一节工作原理、工艺流程及特点24/10/23石油化工过程系统概论5一、加氢裂化装置的特点1.对原料油的适应性强，可加工直馏重柴油、催化裂化循环油，焦化馏出油，甚至可用脱沥青重残油生产汽油、航空煤油和低凝固点柴油;2.生产方案灵活，可根据不同季节要求来改变生产方案;3.产品质量好，轻质油收率高。24/10/23石油化工过程系统概论6二、加氢裂化工艺装置的类别加氢裂化是一个集催化反应技术、炼油技术和高压技术于一体的工艺装置。其工艺流程的选择与催化剂性能、原料油性质、产品品种、产品质量、装置规模、设备供应条件及装置生产灵活性等因素有关。加氢裂化的工业装置按不同分类方法可分为多种类型：24/10/23石油化工过程系统概论71.按反应器中催化剂所处的状态不同，可分为固定床、沸腾床和悬浮床等几种型式。2.根据原料和产品目的不同，还可细分出很多种型式，如：馏分油加氢裂化、渣油加氢裂化以及单段流程、一段串联流程和两段流程加氢裂化等等。3.按尾油循环方式不同可分为一次通过法、部分循环法和全循环法。24/10/23石油化工过程系统概论8（一）固定床加氢裂化固定床是指将颗粒状的催化剂放置在反应器内，形成静态催化剂床层。原料油和氢气经升温、升压达到反应条件后进入反应系统，先进行加氢精制以除去硫、氮、氧杂质和二烯烃，再进行加氢裂化反应。反应产物经降温、分离、降压和分馏后，目的产品送出装置，分离出含氢较高(80％、90％)的气体，作为循环氢使用。未转化油(称尾油)可以部分循环、全部循环或不循环一次通过。24/10/23石油化工过程系统概论9根据原料及目的产品的不同，固定床加氢裂化大致分为下列几种流程。1.单段加氢裂化流程单段加氢裂化流程中只有一个反应器，原料油加氢精制和加氢裂化在同一反应器内进行。反应器上部为精制段，下部为裂化段。单段加氢裂化尾油可用三种方案操作：尾油一次通过、尾油部分循环和尾油全部循环。24/10/23石油化工过程系统概论1024/10/23石油化工过程系统概论11尾油循环方案：可增产喷气燃料和柴油；尾油一次通过流程：除生产一定数量的发动机燃料外，还可生产相当数量的未转化油(尾油)。这些尾油可用作获得更高价值产品的原料，如可用尾油生产高粘度指数润滑油的基础油，或作为催化裂化和裂解制乙烯的原料。24/10/23石油化工过程系统概论122.两段加氢裂化流程两段加氢裂化流程中有两个反应器，分别装有不同性能的催化剂。第一个反应器中主要进行原料油的精制；第二个反应器中主要进行加氢裂化反应，形成独立的两段流程体系。24/10/23石油化工过程系统概论13汽提塔的作用：脱去NH3和H2S以及残留在油中的气体。24/10/23石油化工过程系统概论143.串联加氢裂化工艺流程串联流程是两段流程的发展，其主要特点在于：使用了抗硫化氢抗氨的催化剂，因而取消了两段流程中的汽提塔(即脱氨塔)，使加氢精制和加氢裂化两个反应器直接串联起来，省掉了一整套换热、加热、加压、冷却、减压和分离设备。24/10/23石油化工过程系统概论15图1-7-1加氢裂化装置流程示意图此流程属于什么加氢裂化工艺流程？简述其工艺流程24/10/23石油化工过程系统概论16图1-7-2加氢裂化装置流程简图24/10/23石油化工过程系统概论17加氢裂化装置的工...
