施耐德ATV71变频器设置指南

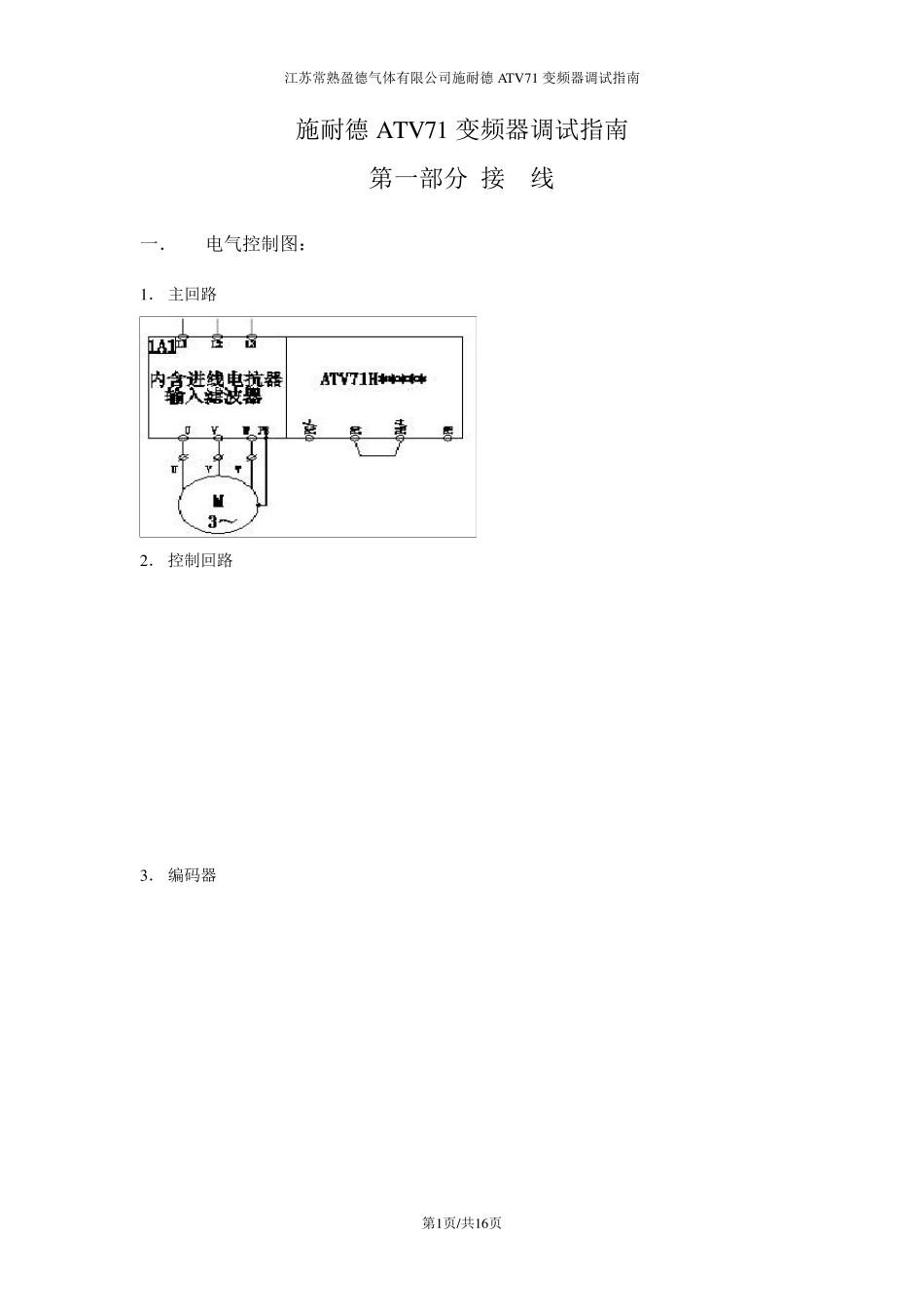

施耐德ATV71变频器设置指南_第1页
1/16

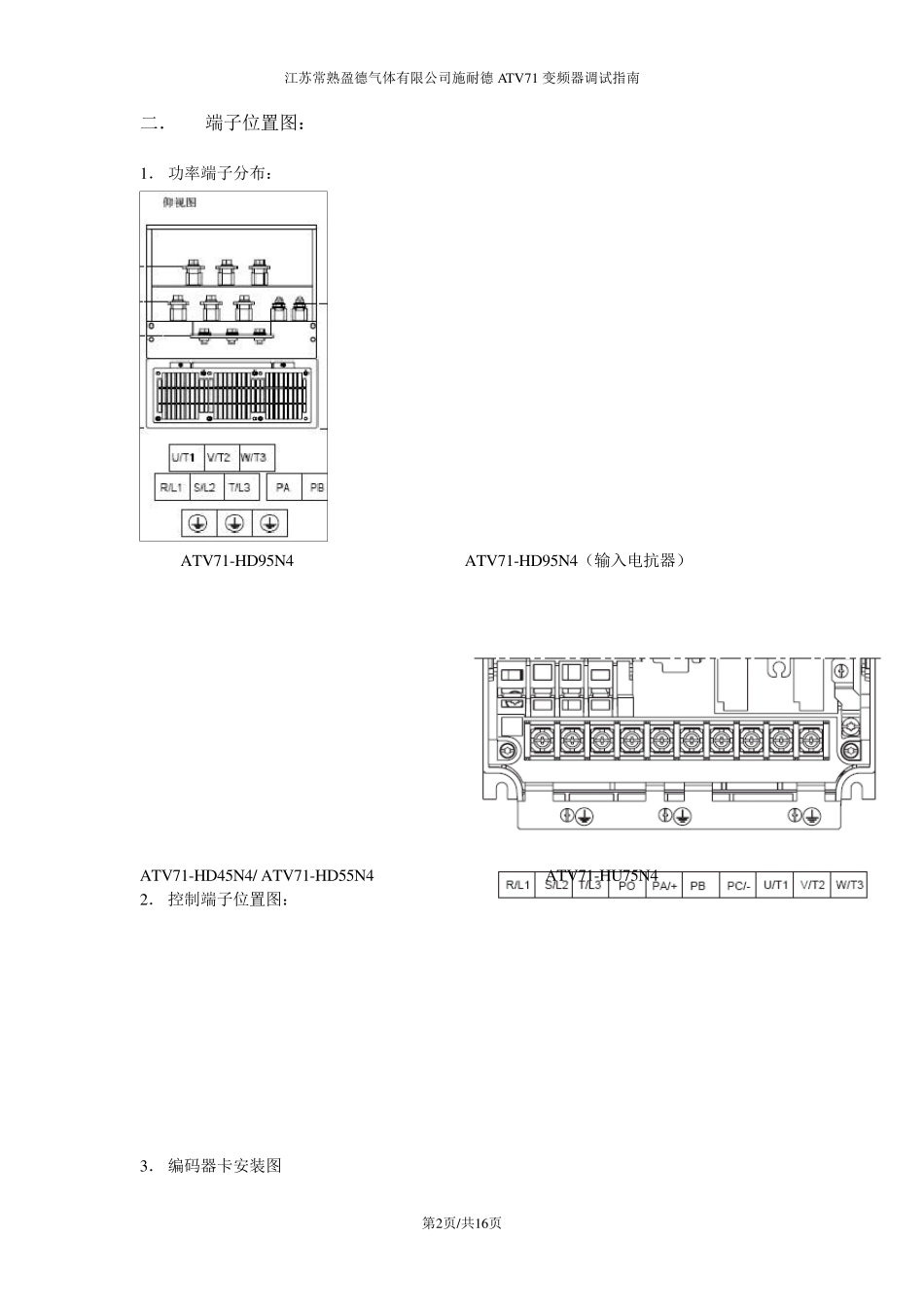

施耐德ATV71变频器设置指南_第2页
2/16

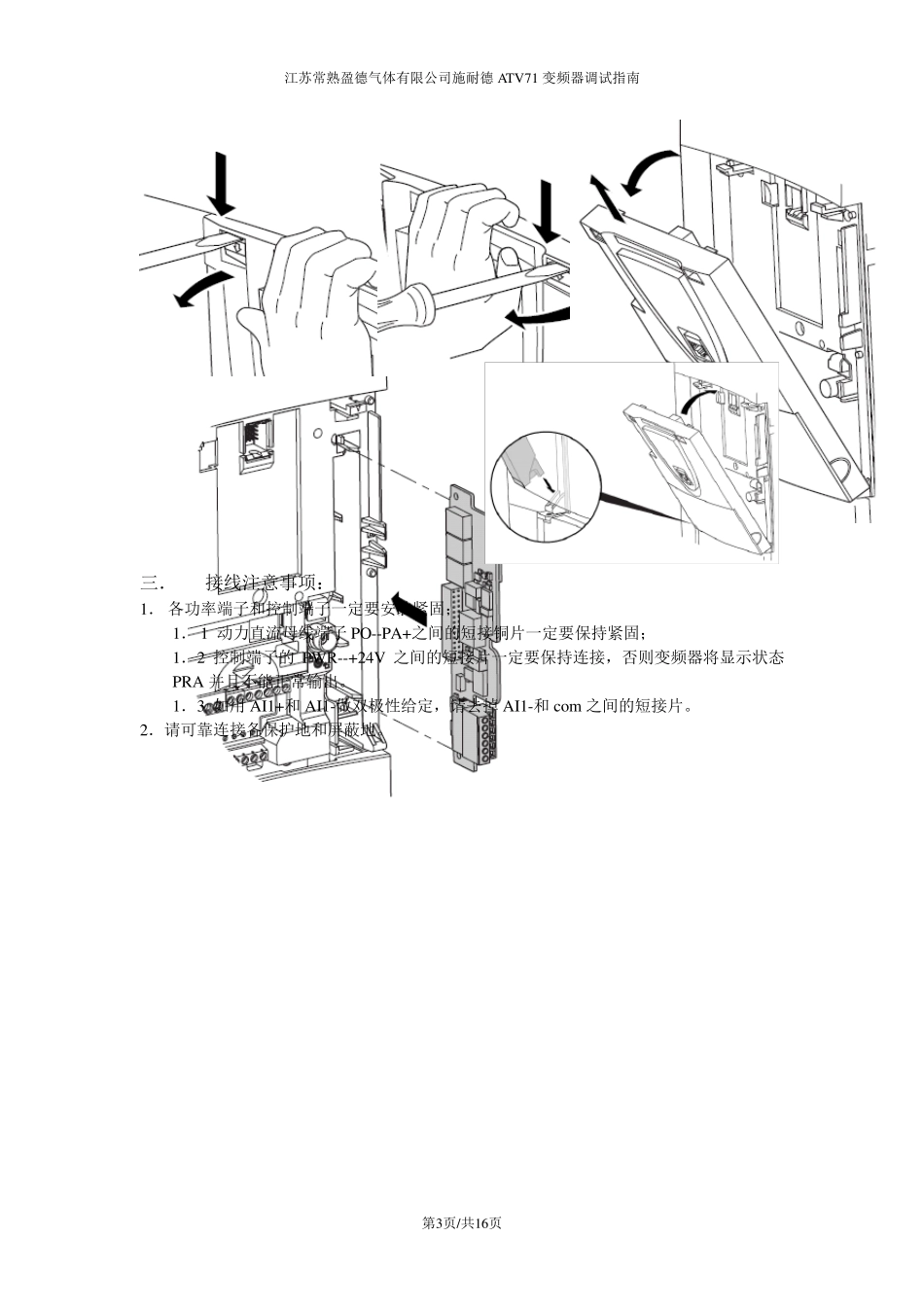

施耐德ATV71变频器设置指南_第3页
3/16
江苏常熟盈德气体有限公司施耐德ATV71 变频器调试指南 第1页/共16页 施耐德ATV71 变频器调试指南 第一部分 接 线 一. 电气控制图: 1. 主回路 2. 控制回路 3. 编码器 江苏常熟盈德气体有限公司施耐德ATV71 变频器调试指南 第2页/共16页 二. 端子位置图: 1. 功率端子分布: ATV71-HD95N4 ATV71-HD95N4(输入电抗器) ATV71-HD45N4/ ATV71-HD55N4 ATV71-HU75N4 2. 控制端子位置图: 3. 编码器卡安装图 江苏常熟盈德气体有限公司施耐德ATV71 变频器调试指南 第3页/共16页 三. 接线注意事项: 1. 各功率端子和控制端子一定要安装紧固; 1. 1 动力直流母线端子PO--PA+之间的短接铜片一定要保持紧固; 1.2 控制端子的PWR--+24V 之间的短接片一定要保持连接,否则变频器将显示状态PRA 并且不能正常输出。 1.3 如用 AI1+和AI1-做双极性给定,请去掉 AI1-和com 之间的短接片。 2.请可靠连接各保护地和屏蔽地。 江苏常熟盈德气体有限公司施耐德ATV71 变频器调试指南 第4页/共16页 第二部分 用中文图形终端编程 一.中文图形编程操作终端界面 二.菜单结构 1.主菜单 注:所有的参数调整都在 1 变频器菜单中进行,其它的主菜单都是辅助功能。这些需要在使用中灵活掌握,慢慢积累经验。 2.变频器菜单 江苏常熟盈德气体有限公司施耐德ATV71 变频器调试指南 第5页/共16页 注:变频器菜单中有关调试主要菜单是1.1 到 1.8 。我们暂时也仅仅涉及一些主要的菜单和参数。其它都是辅助菜单,这些需要在使用中灵活掌握,慢慢积累经验。 三. 调试的步骤 第一步,设置简捷的起停控制 设置端子与面板切换功能键(命令 菜单): 在命令菜单,找到最后一个参数: F4 键分配:设置其功能为 T/K,即为端子控制(Terminals)与图形终端控制(Kepad)切换。 这样按 F4 键可以切换用端子控制起停或图形终端控制起停。端子控制有效时,起停命令来自 LI1, LI2 的逻辑端子的输入,这时变频器图形终端首行显示的第二个位置显示 TERM;图形终端控制激活时,按图形终端上的 RUN, STOP,FWD/REV 键可以控制变频器的正反转,旋转导航键(浏览鼓轮)改变频率给定这时图形终端首行显示的第二个位置显示 HMI。此设置的目的是为了便于手动试运转。 正常运行时,应采用端子控制。(常熟工厂为设置)。 第二步,设置电机的闭环磁通矢量 控制方 式 1.电机铭 牌 参数的输入与参数...
