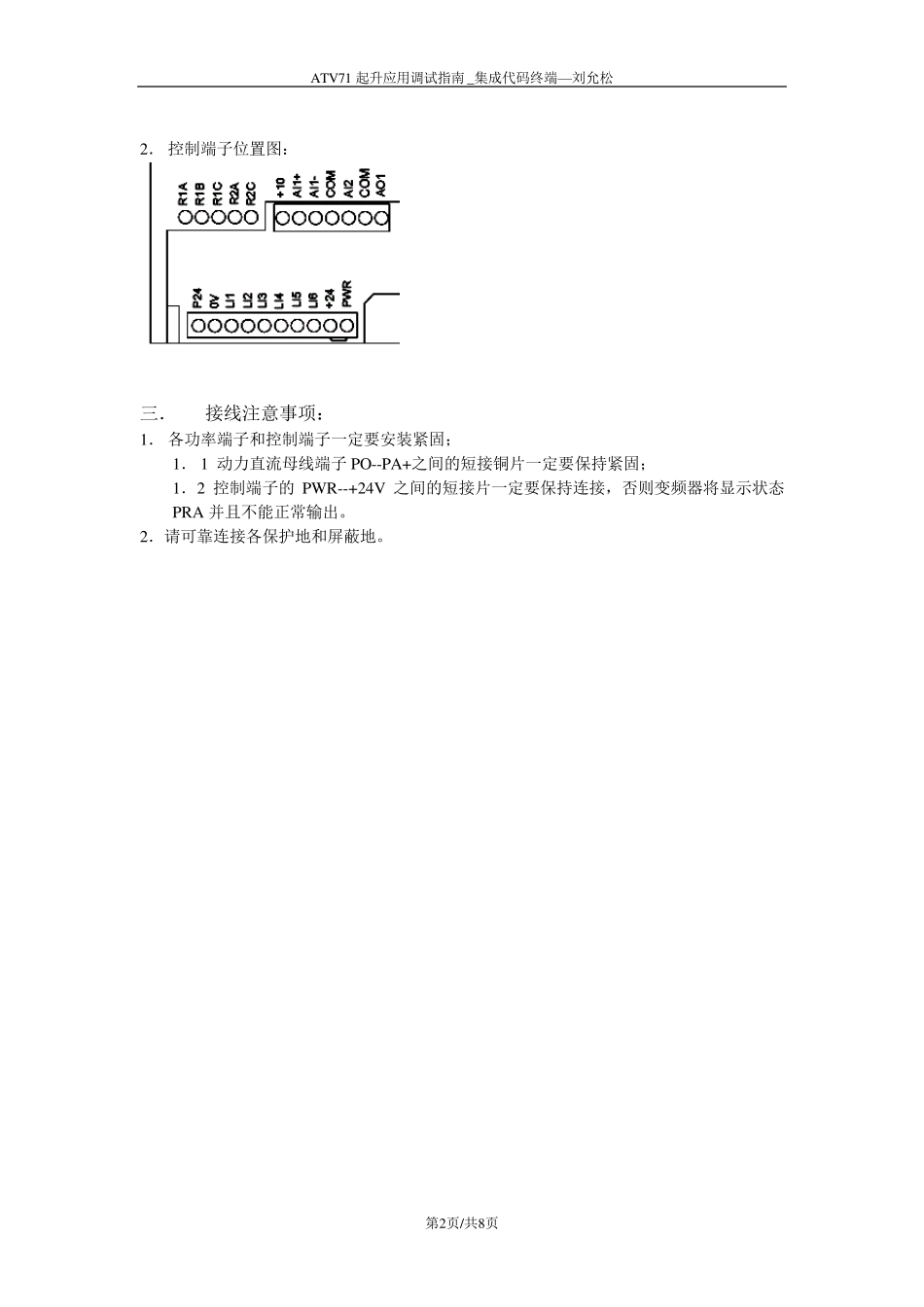

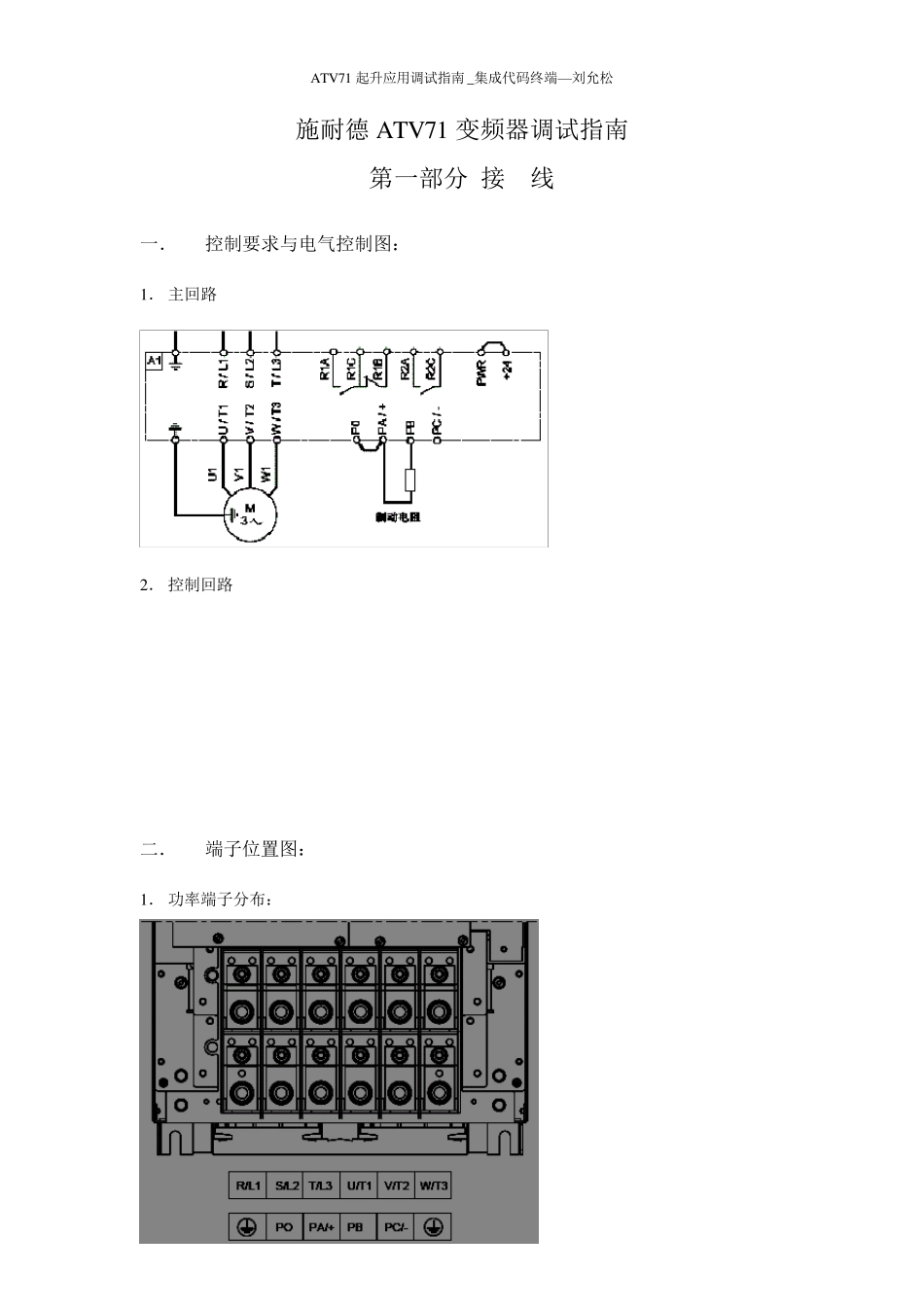

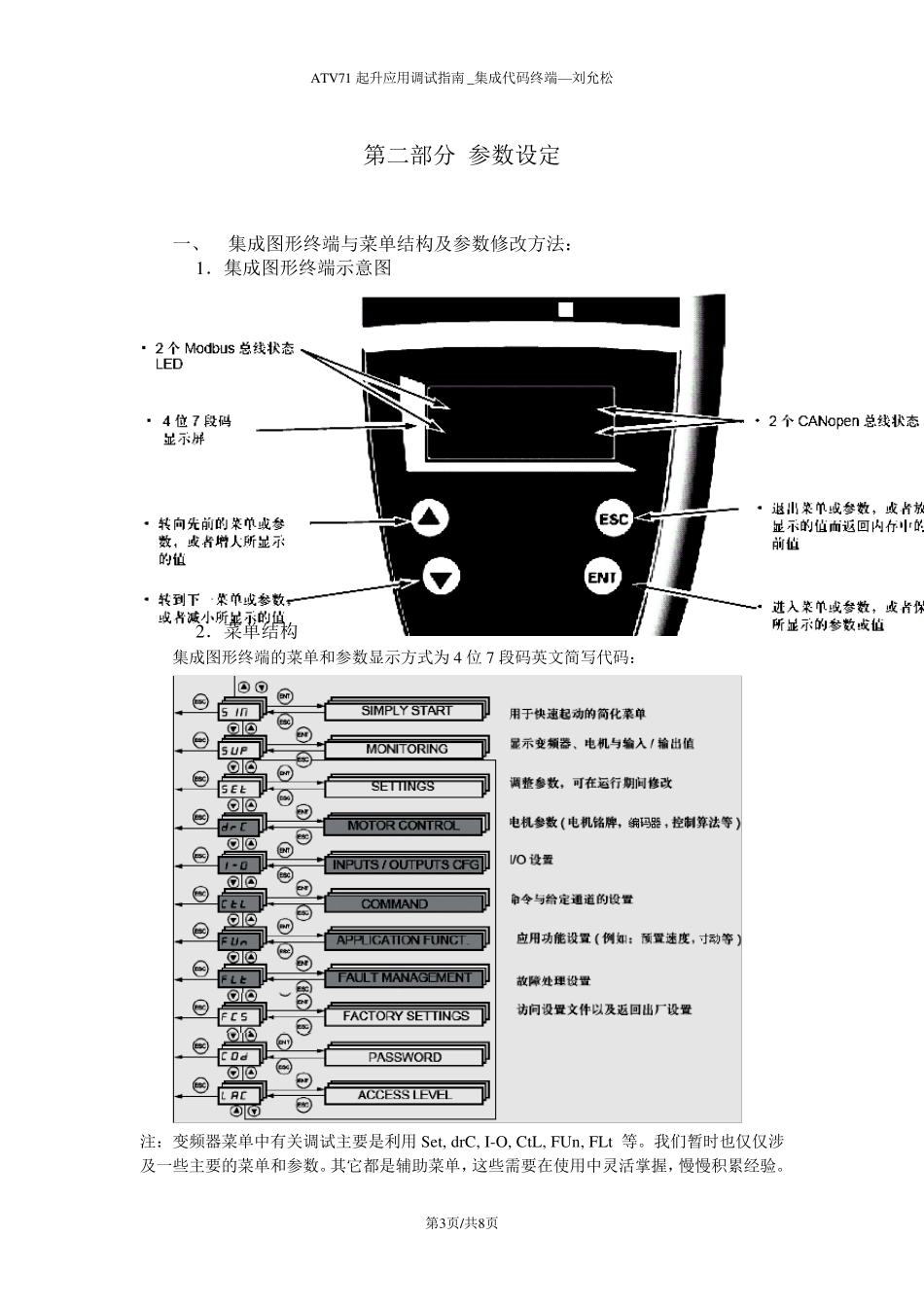

ATV71 起升应用调试指南_集成代码终端—刘允松 第1页/共8页 施耐德ATV71 变频器调试指南 第一部分 接 线 一． 控制要求与电气控制图： 1． 主回路 2． 控制回路 二． 端子位置图： 1． 功率端子分布： ATV71 起升应用调试指南_集成代码终端—刘允松 第2页/共8页 2． 控制端子位置图： 三． 接线注意事项： 1． 各功率端子和控制端子一定要安装紧固； 1． 1 动力直流母线端子PO--PA+之间的短接铜片一定要保持紧固； 1．2 控制端子的PWR--+24V 之间的短接片一定要保持连接，否则变频器将显示状态PRA 并且不能正常输出。 2．请可靠连接各保护地和屏蔽地。 ATV71 起升应用调试指南_集成代码终端—刘允松 第3页/共8页 第二部分 参数设定 一、 集成图形终端与菜单结构及参数修改方法： 1．集成图形终端示意图 2．菜单结构 集成图形终端的菜单和参数显示方式为 4 位 7 段码英文简写代码： 注：变频器菜单中有关调试主要是利用Set, drC, I-O, CtL, FUn, FLt 等。我们暂时也仅仅涉及一些主要的菜单和参数。其它都是辅助菜单，这些需要在使用中灵活掌握，慢慢积累经验。 ATV71 起升应用调试指南_集成代码终端—刘允松 第4页/共8页 3．参数修改举例 二、调试的步骤 第一步，设置提升应用宏 在 SIN 简单起动 菜单中，设置 宏配置参数CFG=HSt （提升），这样它的很多设定包括端子分配被修改为适用于典型的提升控制，如： 端子分配： LI1: FWd 正转（上升）；LI2: rrS 反转（下降）；LI3:rSF 故障复位(脉冲激活)；LI4:EtF外部故障；LI5: nO 未设置；LI6: nO 未设置； R1：FLt 故障接点；R2：bLC 制动逻辑控制 注意：1. 这里故障接点 R1 带有常开常闭接点 R1A-R1C-R1B，其中 R1C 为公共点，接点状态：当变频器上电且没有故障时，R1A-R1C 闭合，R1B-R1C 断开；变频器出现故障或没有上电时，R1A-R1C 断开，R1B-R1C 闭合。使用这个接点进行故障报警或作为控制条件时要正确选择接点。 2. 当设置为提升宏后，输出缺相保护激活并且不能修改，这样当不带电机进行试验时将受到一些影响。 第二步，电机铭牌参数的输入与参数优化： 在 drC- 电机控制 菜单中，我们需要输入以下电机铭牌参数，目的是为了让变频器识别电机的电气指标，以便实现最优控制。电机参数的不当输入会引起输出的不稳定，导致电机的剧烈振动，额外发热及变频器等的损坏。 nPr 电机额定功率：电机...
