施耐德NEZAPLC的编程软件

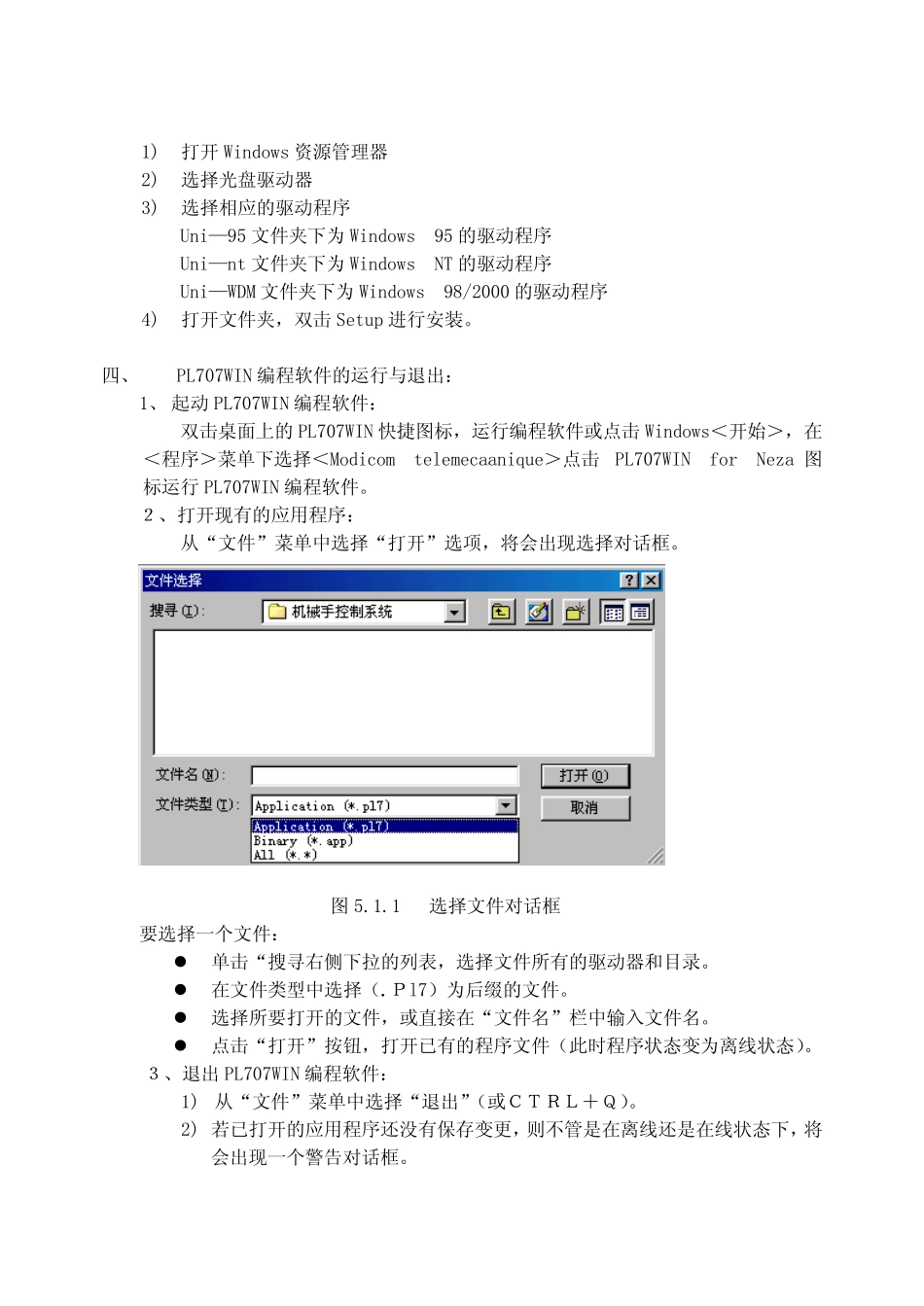

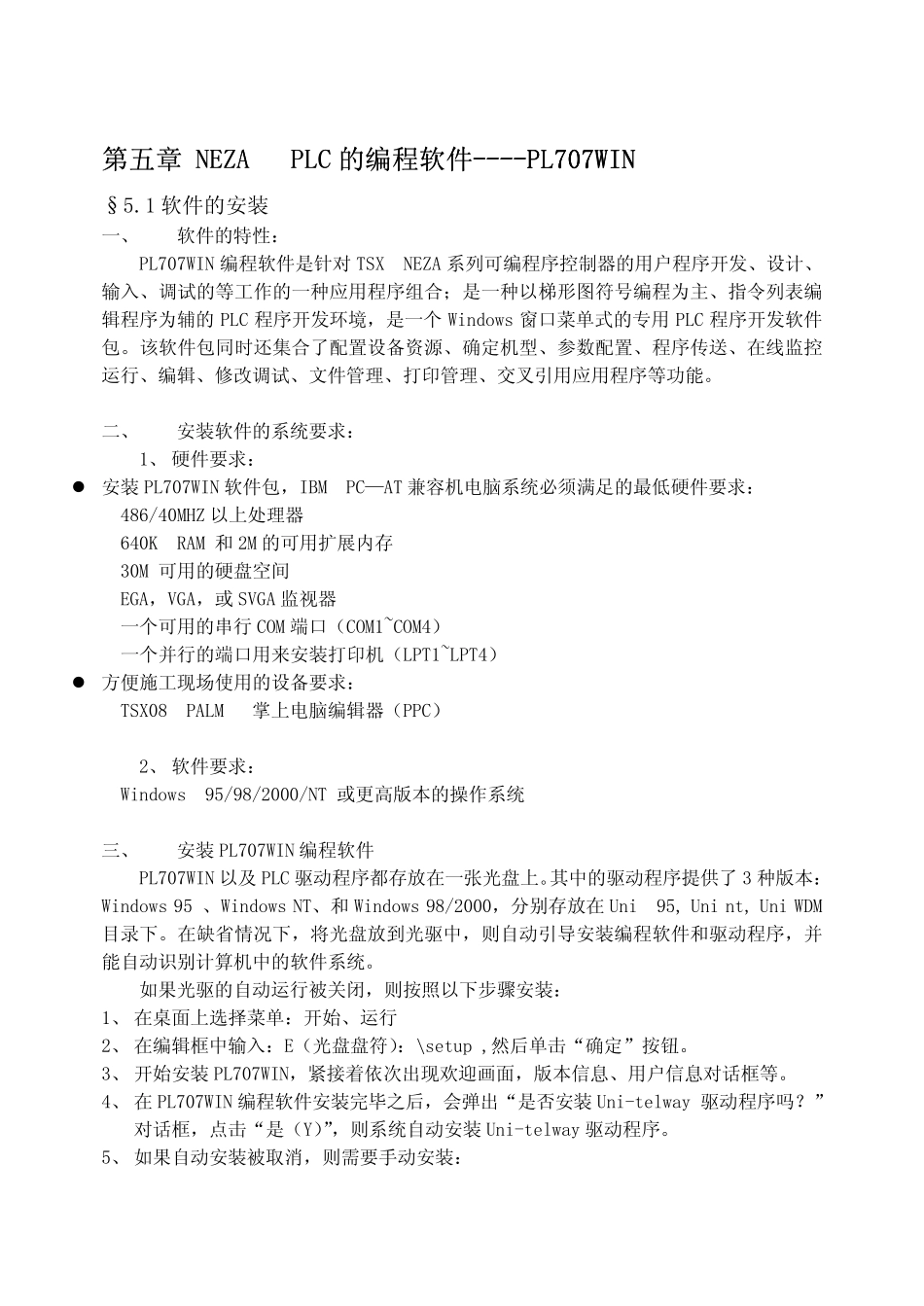

第五章第五章 NEZA PLC NEZA PLC 的编程软件的编程软件------------PL707WINPL707WINPL707WIN §5.1 软件的安装 一、 软件的特性： PL707WIN 编程软件是针对 TSX NEZA 系列可编程序控制器的用户程序开发、设计、输入、调试的等工作的一种应用程序组合；是一种以梯形图符号编程为主、指令列表编辑程序为辅的PLC 程序开发环境，是一个 Windows 窗口菜单式的专用 PLC 程序开发软件包。该软件包同时还集合了配置设备资源、确定机型、参数配置、程序传送、在线监控运行、编辑、修改调试、文件管理、打印管理、交叉引用应用程序等功能。 二、 安装软件的系统要求： 1、 硬件要求：  安装 PL707WIN 软件包，IBM PC—AT 兼容机电脑系统必须满足的最低硬件要求： 486/40MHZ 以上处理器 640K RAM 和 2M 的可用扩展内存 30M 可用的硬盘空间 EGA，VGA，或SVGA 监视器 一个可用的串行 COM 端口（COM1~COM4） 一个并行的端口用来安装打印机（LPT1~LPT4）  方便施工现场使用的设备要求： TSX08 PALM 掌上电脑编辑器（PPC） 2、 软件要求： Windows 95/98/2000/NT 或更高版本的操作系统 三、 安装 PL707WIN 编程软件 PL707WIN 以及PLC 驱动程序都存放在一张光盘上。其中 的驱动程序提 供 了 3 种版本：Windows 95 、Windows NT、和 Windows 98/2000，分 别 存放在 Uni 95, Uni nt, Uni WDM目 录 下 。在缺 省 情 况 下 ，将 光盘放到 光驱中 ，则 自 动引导 安装编程软件和驱动程序，并能自 动识 别 计算 机中 的软件系统。 如 果 光驱的自 动运行被 关 闭 ，则 按 照 以下 步 骤 安装： 1、 在桌 面 上选 择 菜单：开始 、运行 2、 在编辑框 中 输入：E（光盘盘符）：\setup ,然 后 单击 “ 确定” 按 钮 。 3、 开始 安装 PL707WIN，紧 接 着 依 次 出 现欢 迎 画 面 ，版本信 息 、用户信 息 对话 框 等。 4、 在 PL707WIN 编程软件安装完 毕 之 后 ，会 弹 出 “ 是否 安装 Uni-telway 驱动程序吗 ？ ”对话 框 ，点 击 “ 是（Y）”，则 系统自 动安装 Uni-telway 驱动程序。 5、 如 果 自 动安装被 取 消 ，则 需 要手 动安装： 1) 打开Windows 资源管理器 2) 选择光盘驱动器 3) 选择相应的驱动程序 Uni—95 文件夹下为 Windows 95 的驱动程...
