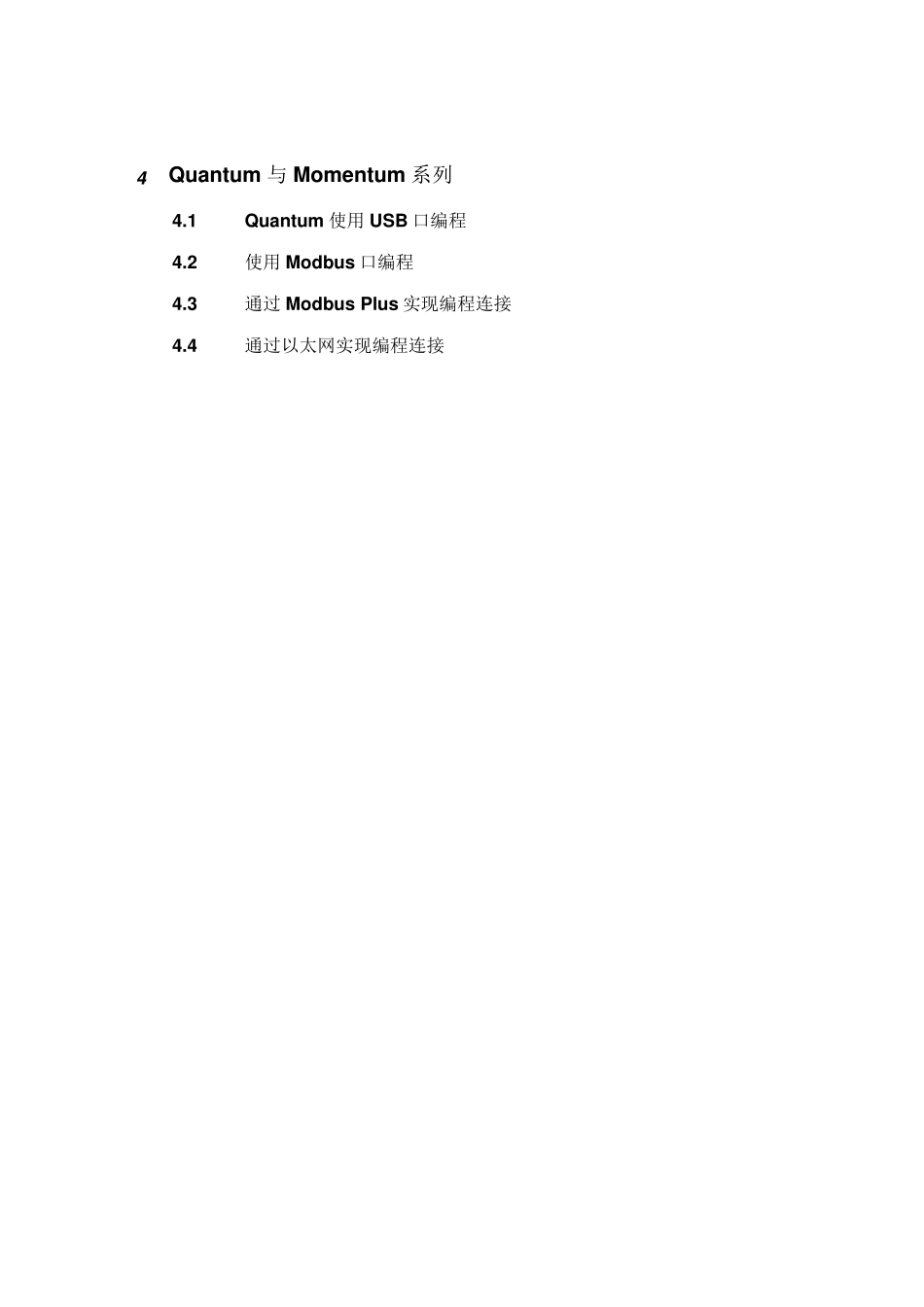

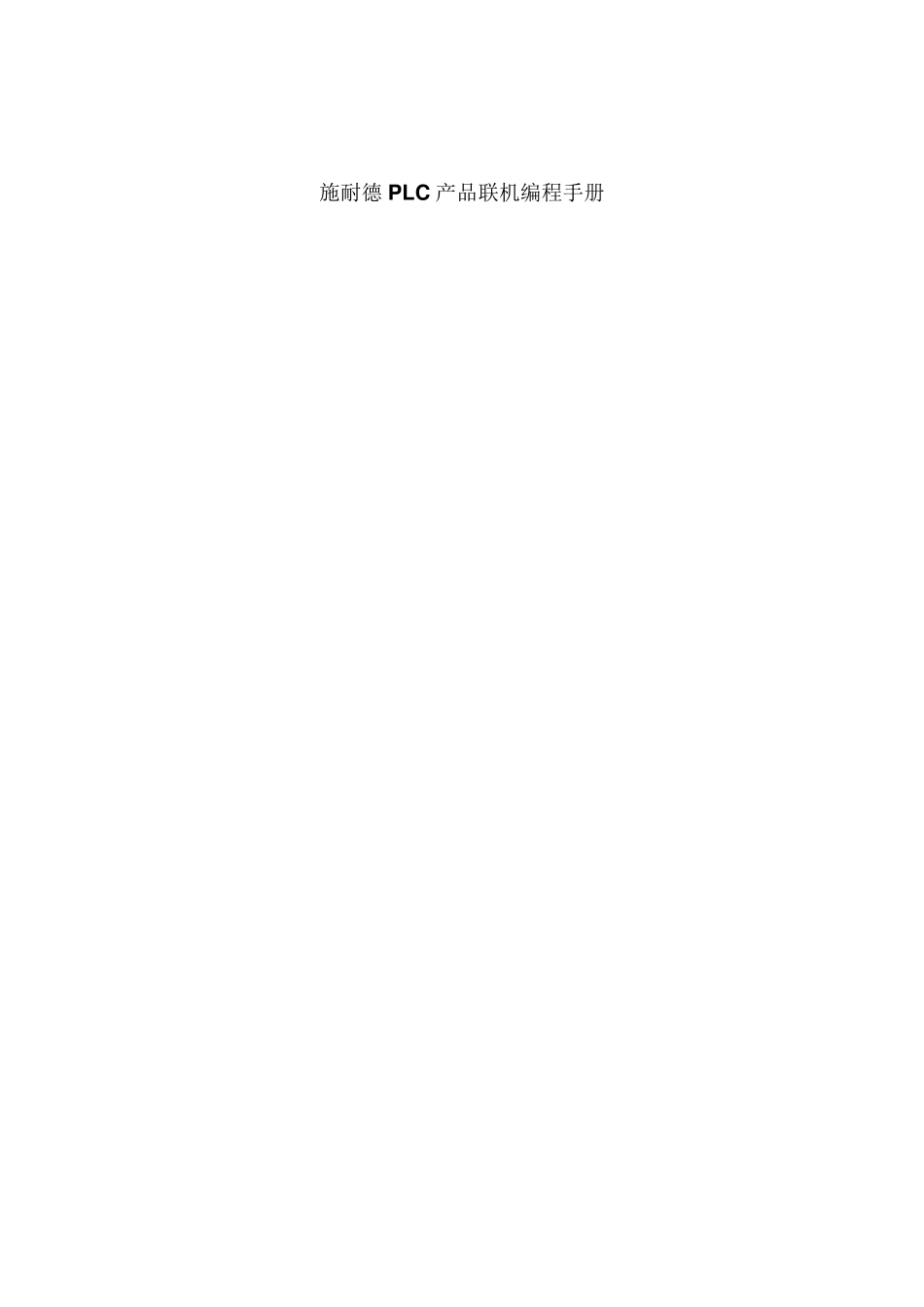

施耐德PLC 产品联机编程手册 1 Tw ido系列处理器 1.1 使用USB 口电缆为Tw ido 处理器编程 1.1.1 USB 电缆介绍 1.1.2 为USB 电缆安装驱动 1.1.3 安装 Modbus 驱动 1.1.4 Tw idoSoft 软件的设置 1.2 使用串口电缆为Tw ido 处理器编程 1.3 Tw ido 处理器通过集成的以太网口编程 2 Micro与 Premium 系列 2.1 使用USB 口电缆为Micro 与 Premium 处理器编程 2.2 使用串口电缆编程 2.3 使用XIP 驱动实现 Premium 的以太网编程 2.4 通过ETZ 以太网模块为Micro 编程 2.4.1 通过以太网线连接 ETZ 模块 2.4.2 通过串口电缆连接 ETZ 模块 2.4.3 使用XIP 驱动实现 Micro 的以太网编程 3 M340系列 3.1 使用USB 口编程 3.2 使用Modbus 口编程 3.3 通过以太网实现编程连接 4 Qu antu m 与 Momentu m 系列 4.1 Qu antu m 使用 USB 口编程 4.2 使用 Modbu s 口编程 4.3 通过 Modbu s Plu s 实现编程连接 4.4 通过以太网实现编程连接 2. Micro 与Premium 系列 2.1 使用USB 口电缆为Micro 与Premium 处理器编程 Micro 与Premium 处理器使用的串口编程电缆为TSX PCX 3030-C,此电缆通过USB 接口与个人电脑连接,并提供RS485 信号转换。TSX PCX 3030-C 电缆不但可以为施耐德Neza 系列、Twido 系列、Micro 系列和 Premium 系列处理器编程,它还能作为一般的通讯连接设备用于所有的RS485 应用。 每台计算机只支持一根 TSX PCX 3030-C 电缆,该电缆需要安装专用的USB电缆驱动程序才能工作。安装过程参见 1.1.2。 TSX PCX 3030-C 电缆长 2.5 米,一头为8 针 Mini DIN 连接器另一端为USB A型连接器,中间带有 4 位旋转拨码开关的转换器,用于选择不同的工作模式。 注:当使用此电缆为处理器编程时,拨码开关应至于位置 0 或位置 2。 旋转拨码开关 0-3 对应的工作模式为: 将电缆联接好后,给处理器上电。如果处理器上的ERR 灯为红色常亮,则无法进行联机,请先清除故障。 当用户使用PL7 软件为Micro 或 Premium 处理器编程时,需要安装 Uni-telway驱动程序。Uni-telway 驱动程序最低版本为1.6。 安装好以后,运行 Drivers Manager 工具,可以发现界面中增加了UNITELWAY Driver 的标签。 单击UNITELWAY Driver 标签上的Configuration 按钮为连接配置端口。 点击Edit 按钮,设置通讯端口。...
