施耐德PLC产品联机编程手册1

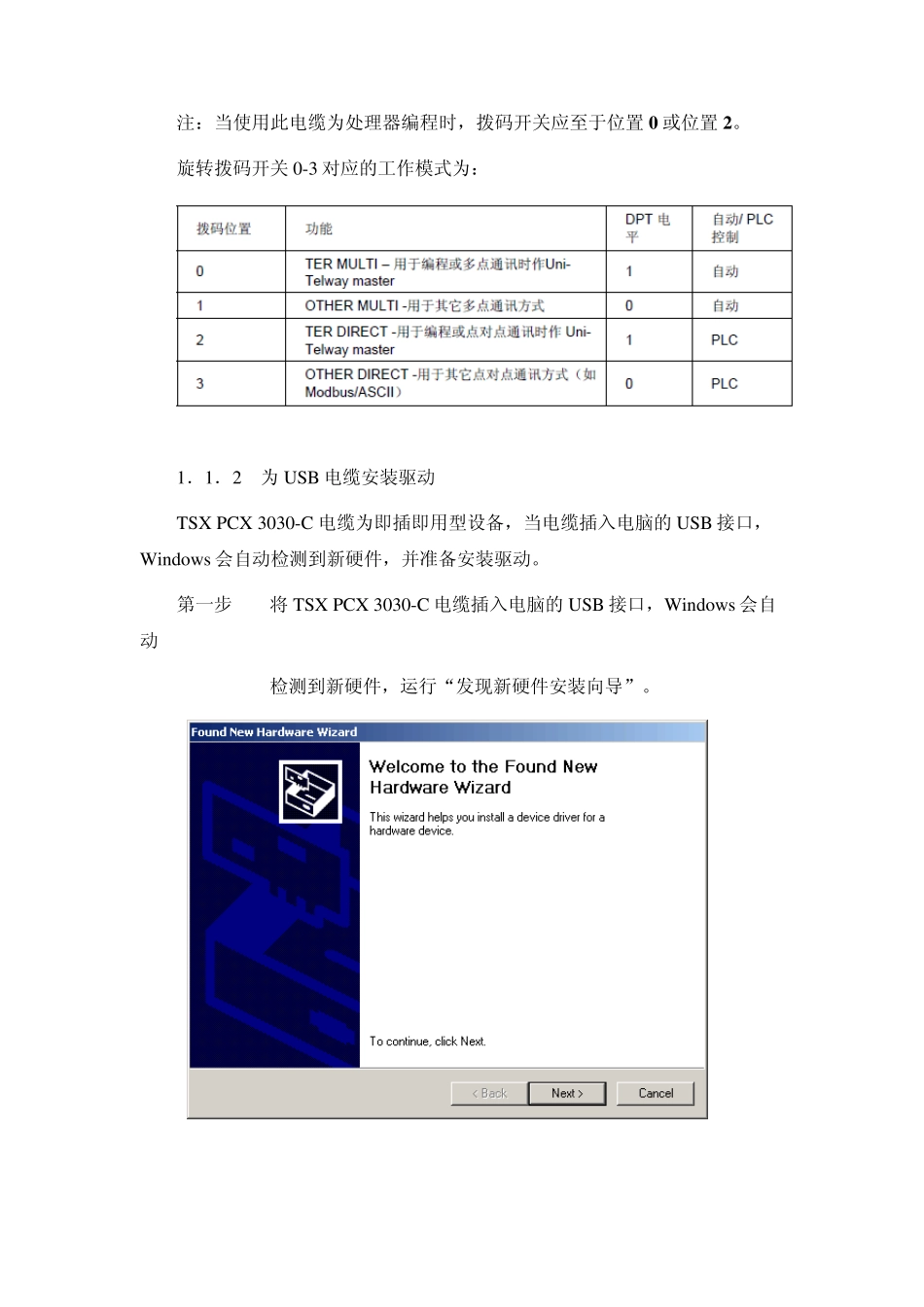

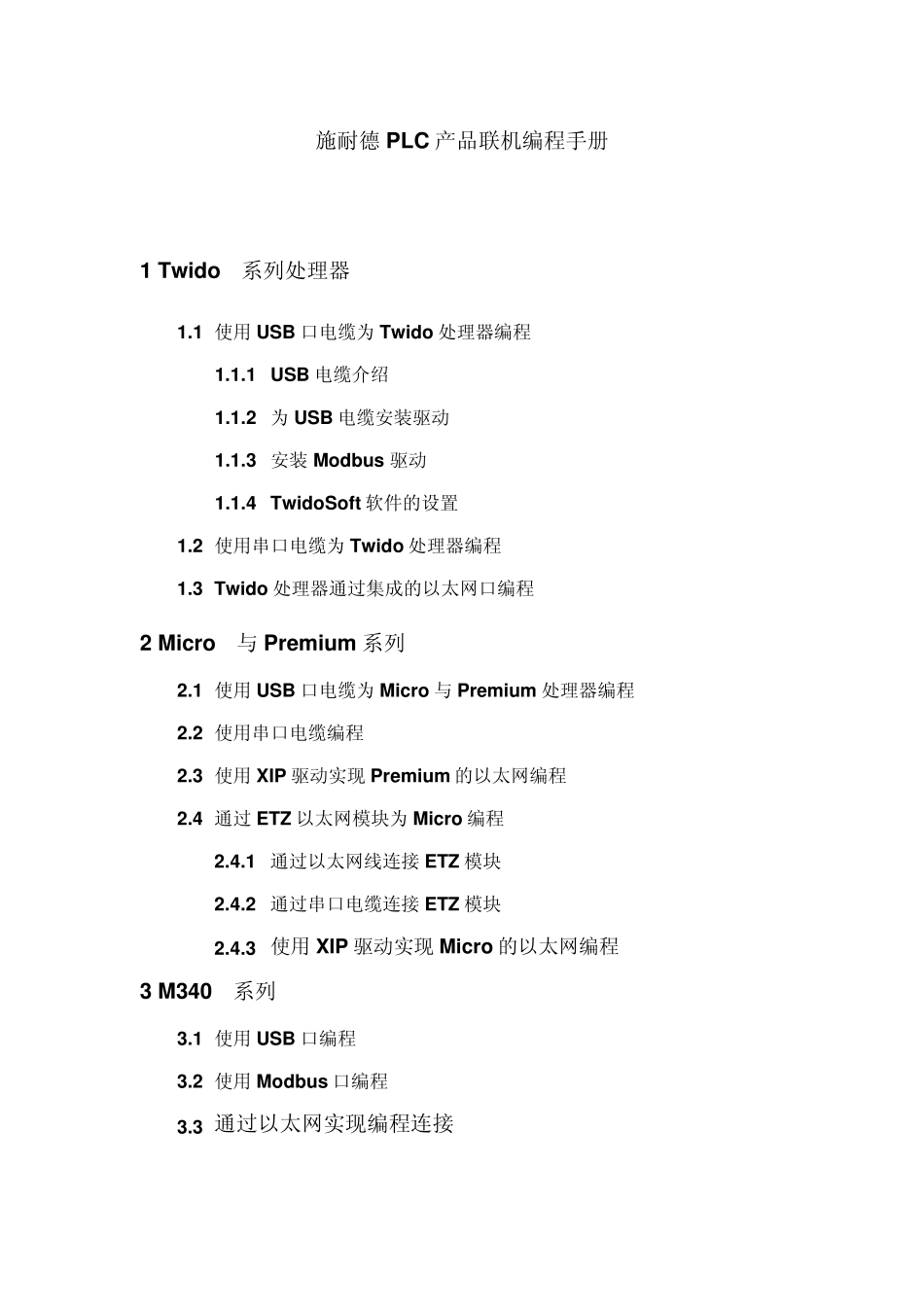

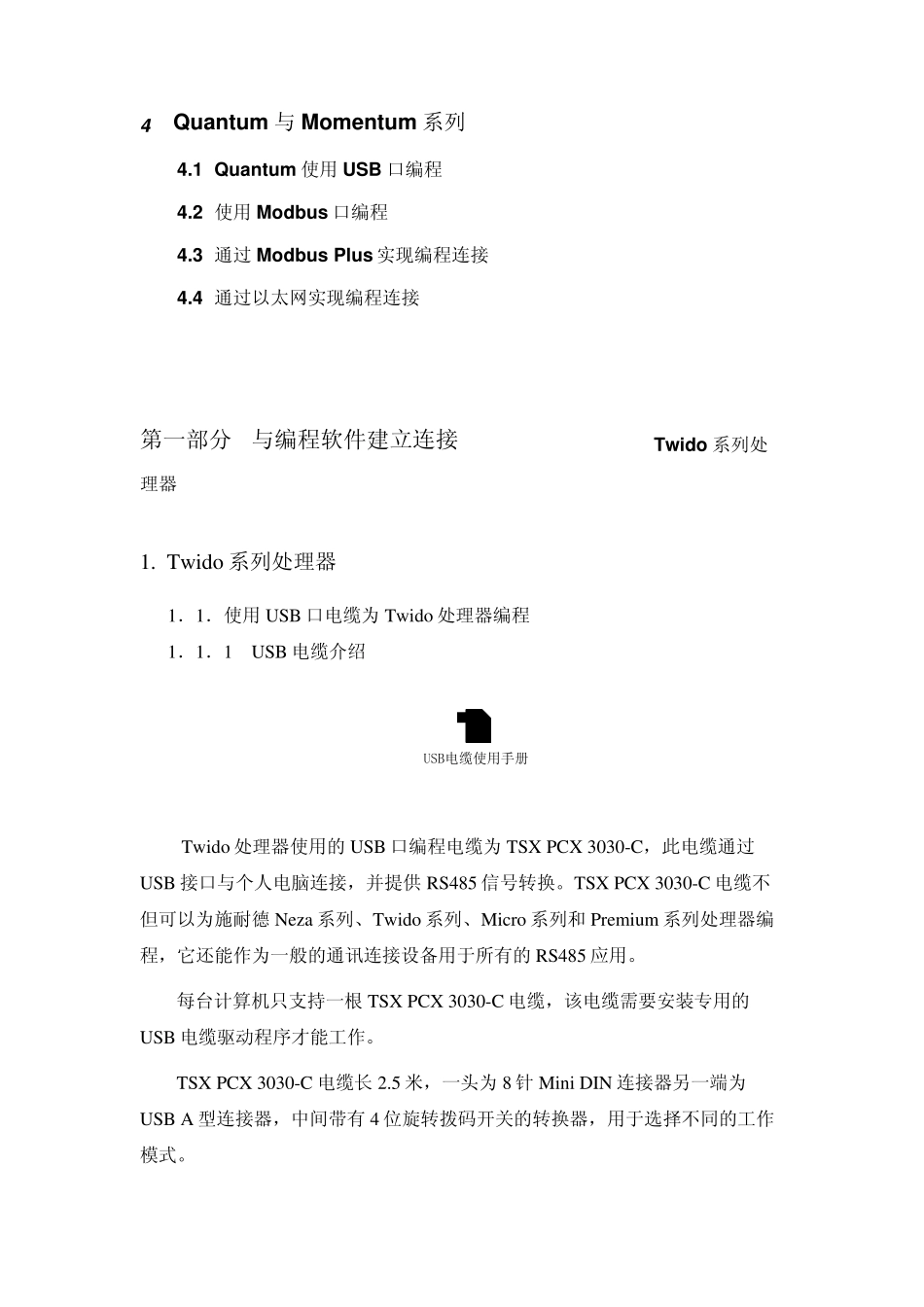

施耐德PLC 产品联机编程手册 1 Tw ido系列处理器 1.1 使用USB 口电缆为Tw ido 处理器编程 1.1.1 USB 电缆介绍 1.1.2 为USB 电缆安装驱动 1.1.3 安装 Modbus 驱动 1.1.4 Tw idoSoft 软件的设置 1.2 使用串口电缆为Tw ido 处理器编程 1.3 Tw ido 处理器通过集成的以太网口编程 2 Micro与 Premium 系列 2.1 使用USB 口电缆为Micro 与 Premium 处理器编程 2.2 使用串口电缆编程 2.3 使用XIP 驱动实现 Premium 的以太网编程 2.4 通过ETZ 以太网模块为Micro 编程 2.4.1 通过以太网线连接 ETZ 模块 2.4.2 通过串口电缆连接 ETZ 模块 2.4.3 使用XIP 驱动实现 Micro 的以太网编程 3 M340系列 3.1 使用USB 口编程 3.2 使用Modbus 口编程 3.3 通过以太网实现编程连接 4 Quantum 与Momentum 系列 4.1 Quantum 使用USB 口编程 4.2 使用Modbus 口编程 4.3 通过Modbus Plus 实现编程连接 4.4 通过以太网实现编程连接 第一部分 与编程软件建立连接 Tw ido 系列处理器 1. Twido 系列处理器 1．1．使用USB 口电缆为Twido 处理器编程 1．1．1 USB 电缆介绍 USB电缆使用手册 Twido 处理器使用的USB 口编程电缆为TSX PCX 3030-C，此电缆通过USB 接口与个人电脑连接，并提供RS485 信号转换。TSX PCX 3030-C 电缆不但可以为施耐德Neza 系列、Twido 系列、Micro 系列和 Premium 系列处理器编程，它还能作为一般的通讯连接设备用于所有的RS485 应用。 每台计算机只支持一根 TSX PCX 3030-C 电缆，该电缆需要安装专用的USB 电缆驱动程序才能工作。 TSX PCX 3030-C 电缆长 2.5 米，一头为8 针 Mini DIN 连接器另一端为USB A 型连接器，中间带有 4 位旋转拨码开关的转换器，用于选择不同的工作模式。 注：当使用此电缆为处理器编程时，拨码开关应至于位置0 或位置2。 旋转拨码开关0-3 对应的工作模式为： 1．1．2 为USB 电缆安装驱动 TSX PCX 3030-C 电缆为即插即用型设备，当电缆插入电脑的USB 接口，Window s 会自动检测到新硬件，并准备安装驱动。 第一步 将TSX PCX 3030-C 电缆插入电脑的USB 接口，Window s 会自动 检测到新硬件，运行“发现新硬件安装向导”。 第二步 单击下一步，选择“指定一个位置”。 第三步 单击下一步，将路径指向驱动程序文件夹，并确定。 第四步 系统找到驱动后...
