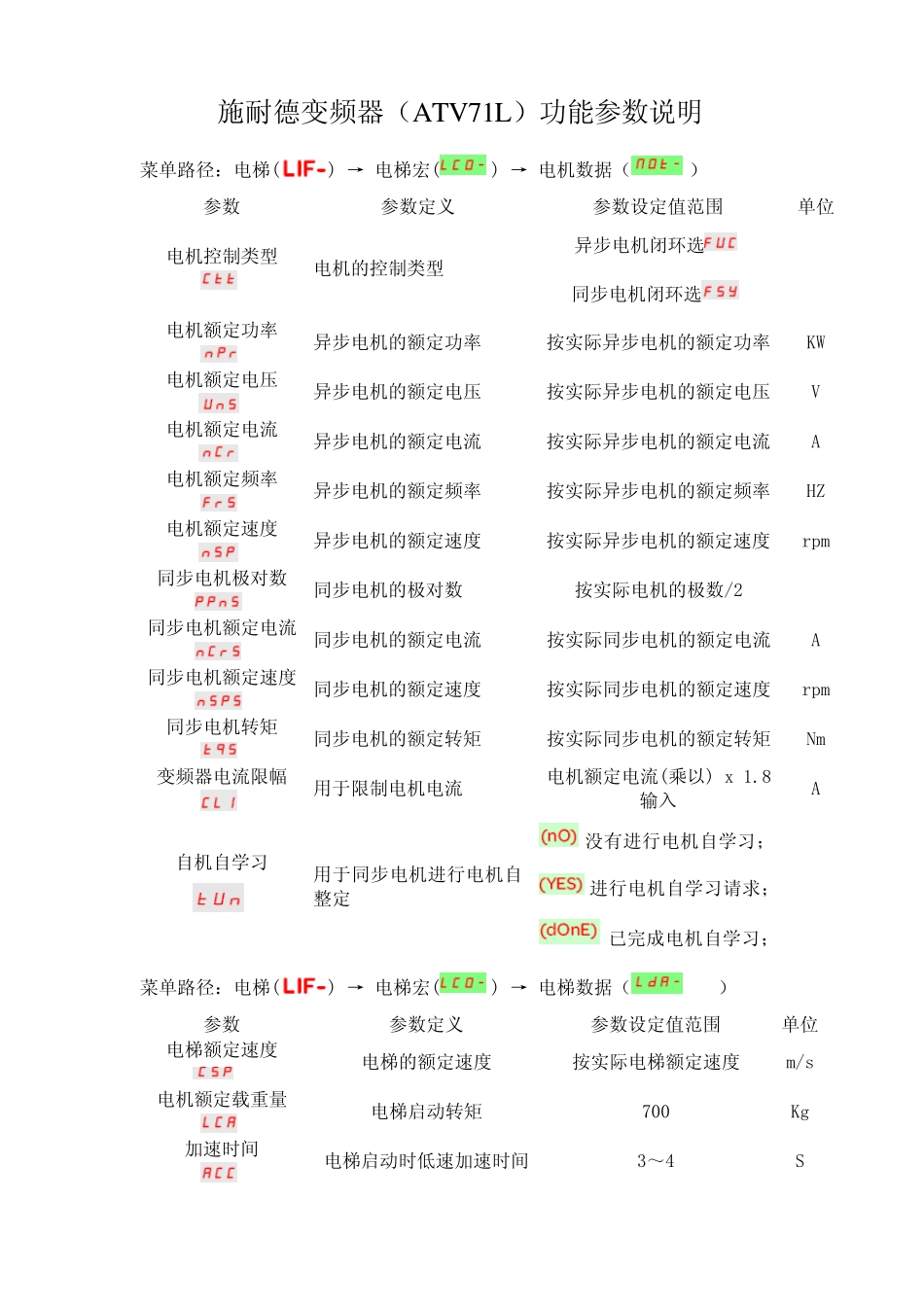

施耐德变频器（ATV71L）功能参数说明 菜单路径：电梯() → 电梯宏() → 电机数据（） 参数 参数定义 参数设定值范围 单位电机控制类型 电机的控制类型 异步电机闭环选 同步电机闭环选 电机额定功率 异步电机的额定功率 按实际异步电机的额定功率 KW 电机额定电压 异步电机的额定电压 按实际异步电机的额定电压 V 电机额定电流 异步电机的额定电流 按实际异步电机的额定电流 A 电机额定频率 异步电机的额定频率 按实际异步电机的额定频率 HZ 电机额定速度 异步电机的额定速度 按实际异步电机的额定速度 rpm 同步电机极对数 同步电机的极对数 按实际电机的极数/2 同步电机额定电流 同步电机的额定电流 按实际同步电机的额定电流 A 同步电机额定速度 同步电机的额定速度 按实际同步电机的额定速度 rpm 同步电机转矩 同步电机的额定转矩 按实际同步电机的额定转矩 Nm 变频器电流限幅 用于限制电机电流 电机额定电流(乘以) x 1.8输入 A 自机自学习 用于同步电机进行电机自整定 没有进行电机自学习；进行电机自学习请求；已完成电机自学习； 菜单路径：电梯() → 电梯宏() → 电梯数据（） 参数 参数定义 参数设定值范围 单位 电梯额定速度 电梯的额定速度 按实际电梯额定速度 m/s 电机额定载重量 电梯启动转矩 700 Kg 加速时间 电梯启动时低速加速时间 3～4 S 减速时间 电梯减速停车段的减速时间12～30 (12) S 加速始端圆滑系数 加速斜坡开始平滑时间 50% 加速未端圆滑系数 加速斜坡结束平滑时间 50% 减速始端圆滑系数 减速斜坡开始平滑时间 40% 减速未端圆滑系数 减速斜坡结束平滑时间 40% 斜坡2 切换阀值 第二段斜坡曲线开始速度 设置成电梯的爬行速度(数值=SP3 内的值) HZ 第2 加速时间 第2 段曲线高速段加速时间3～6 S 第2 减速时间 第2 段曲线减速段时间 2.0～5 (3.0) （只适用于≤1 米梯速） S 菜单路径：电梯() → 电梯优化() → 速度环（ ） 参数 参数定义 参数设定值范围 单位 频率 F 环稳定性 速度环比例增益，调整速度瞬变返回到稳定状态的增益20% 频率环增益 速度环的积分增益时间，调整速度瞬变的响应时间 20% 速度环滤波系数 异步电机设65 同步电机设100 编码器滤波激活 编码器滤波常数 3 ms 菜单路径：设置() 参数 参数定义 参数设定值范围 单位 高速频率 电机的额定频率（电梯的额...
