施耐德变频器操作与故障分析

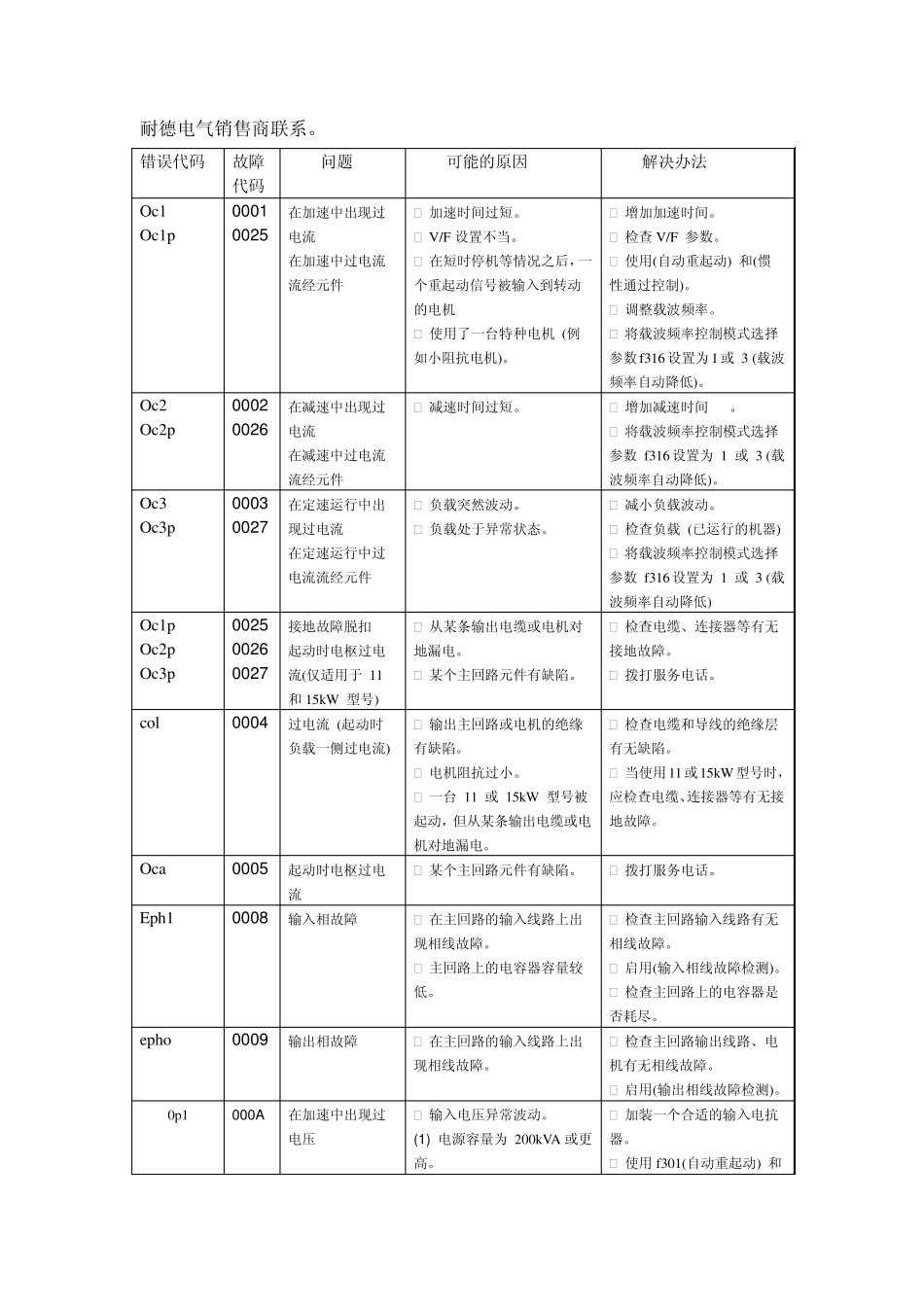

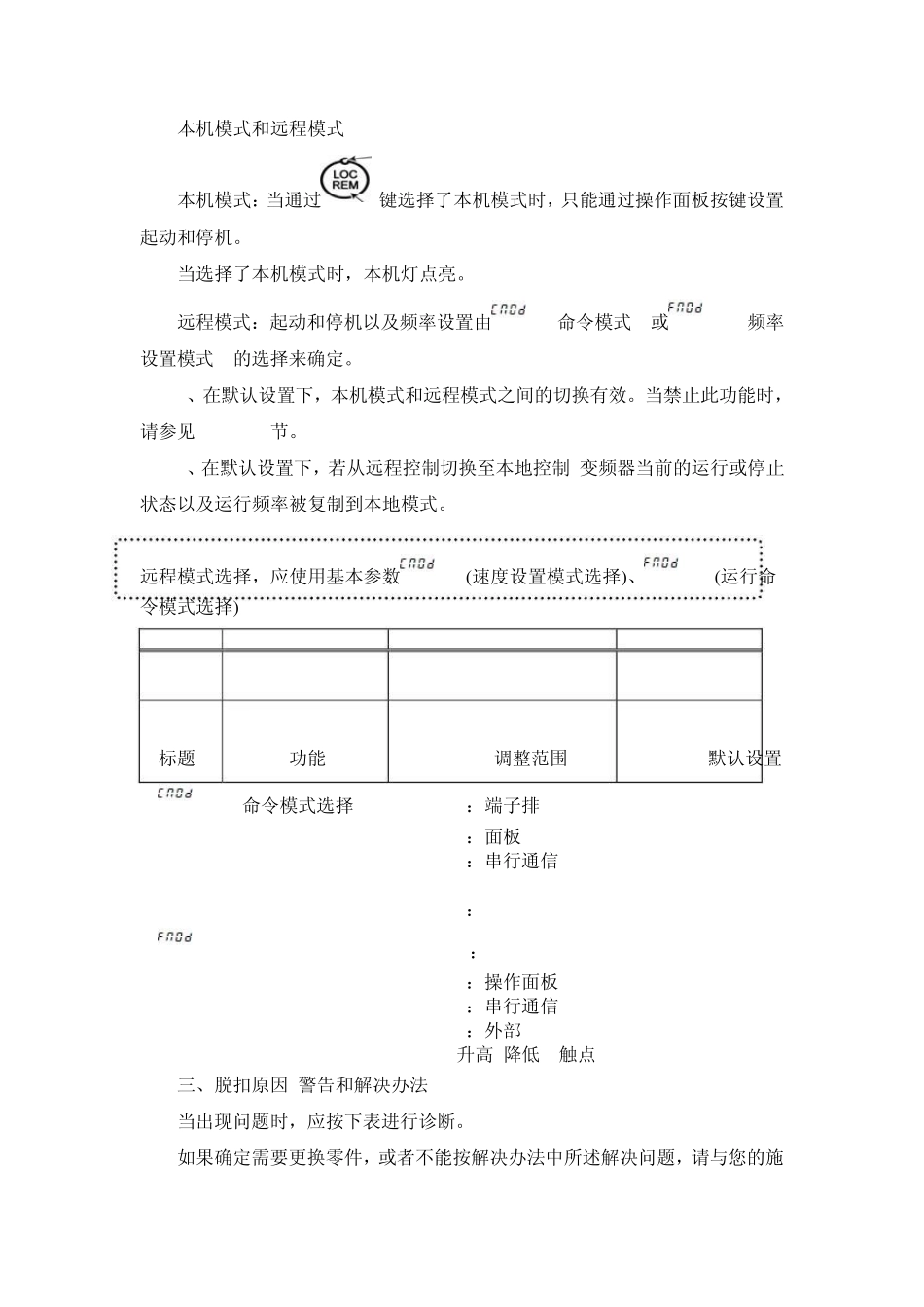

施耐德变频器操作与故障分析 一、名称与功能 二、ATV21 的简化操作 （1）有操作面板控制运行和停机 （2）使用端子排的外部信号控制运行和停机 （3）通过串行通信控制运行和停机 （1）使用操作面板进行设置。 （2）使用端子排的外部信号进行设置。(0-10Vdc，4-20mAdc) （3）通过串行通信进行设置。 （4）使用外部上升/下降触点进行设置。 起动/停机 设置频率 本机模式和远程模式 本机模式：当通过 键选择了本机模式时，只能通过操作面板按键设置起动和停机。 当选择了本机模式时，本机灯点亮。 远程模式：起动和停机以及频率设置由(命令模式) 或 (频率设置模式) 的选择来确定。 1、在默认设置下，本机模式和远程模式之间的切换有效。当禁止此功能时，请参见 6.20.1 节。 d 2、在默认设置下，若从远程控制切换至本地控制,变频器当前的运行或停止状态以及运行频率被复制到本地模式。 远程模式选择，应使用基本参数 (速度设置模式选择)、 (运行命令模式选择) 标题 功能 调整范围 默认设置 命令模式选择 0：端子排 1：面板 0 2：串行通信 1：VIA 2：VIB 3：操作面板 4：串行通信 5：外部 UP/DOWN (升高/降低) 触点 三、脱扣原因/警告和解决办法 当出现问题时，应按下表进行诊断。 如果确定需要更换零件，或者不能按解决办法中所述解决问题，请与您的施耐德电气销售商联系。 错误代码 故障 代码 问题 可能的原因 解决办法 Oc1 Oc1p 0001 0025 在加速中出现过电流 在加速中过电流流经元件  加速时间过短。  V/F 设置不当。  在短时停机等情况之后，一个重起动信号被输入到转动的电机  使用了一台特种电机 (例如小阻抗电机)。  增加加速时间。  检查 V/F 参数。  使用(自动重起动) 和(惯性通过控制)。  调整载波频率。  将载波频率控制模式选择参数 f316 设置为1 或 3 (载波频率自动降低)。 Oc2 Oc2p 0002 0026 在减速中出现过电流 在减速中过电流流经元件  减速时间过短。  增加减速时间 。  将载波频率控制模式选择参数 f316设置为 1 或 3 (载波频率自动降低)。 Oc3 Oc3p 0003 0027 在定速运行中出现过电流 在定速运行中过电流流经元件  负载突然波动。  负载处于异常状态。  减小负载波动。  检查负载 (已运行的机器) ...
