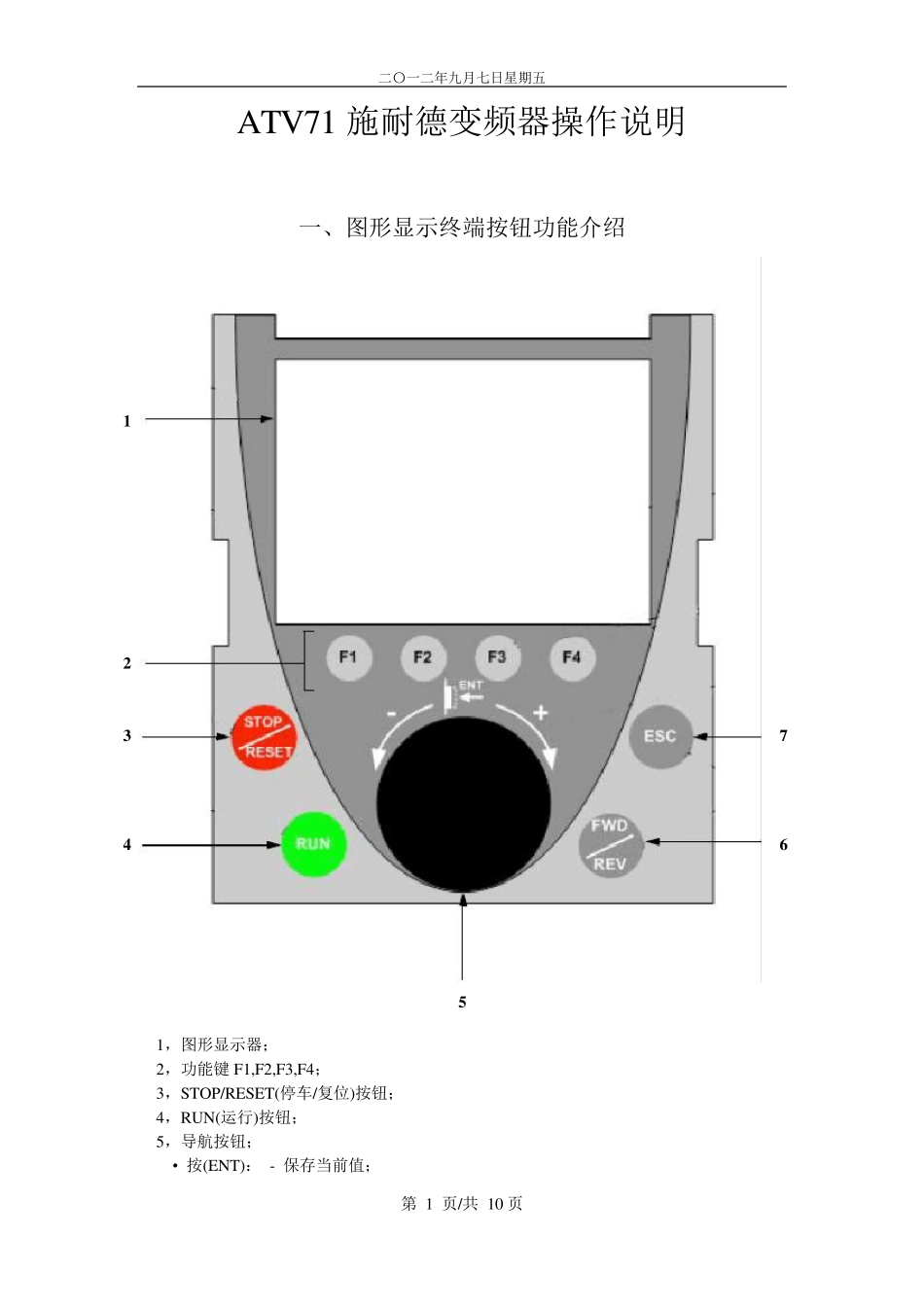

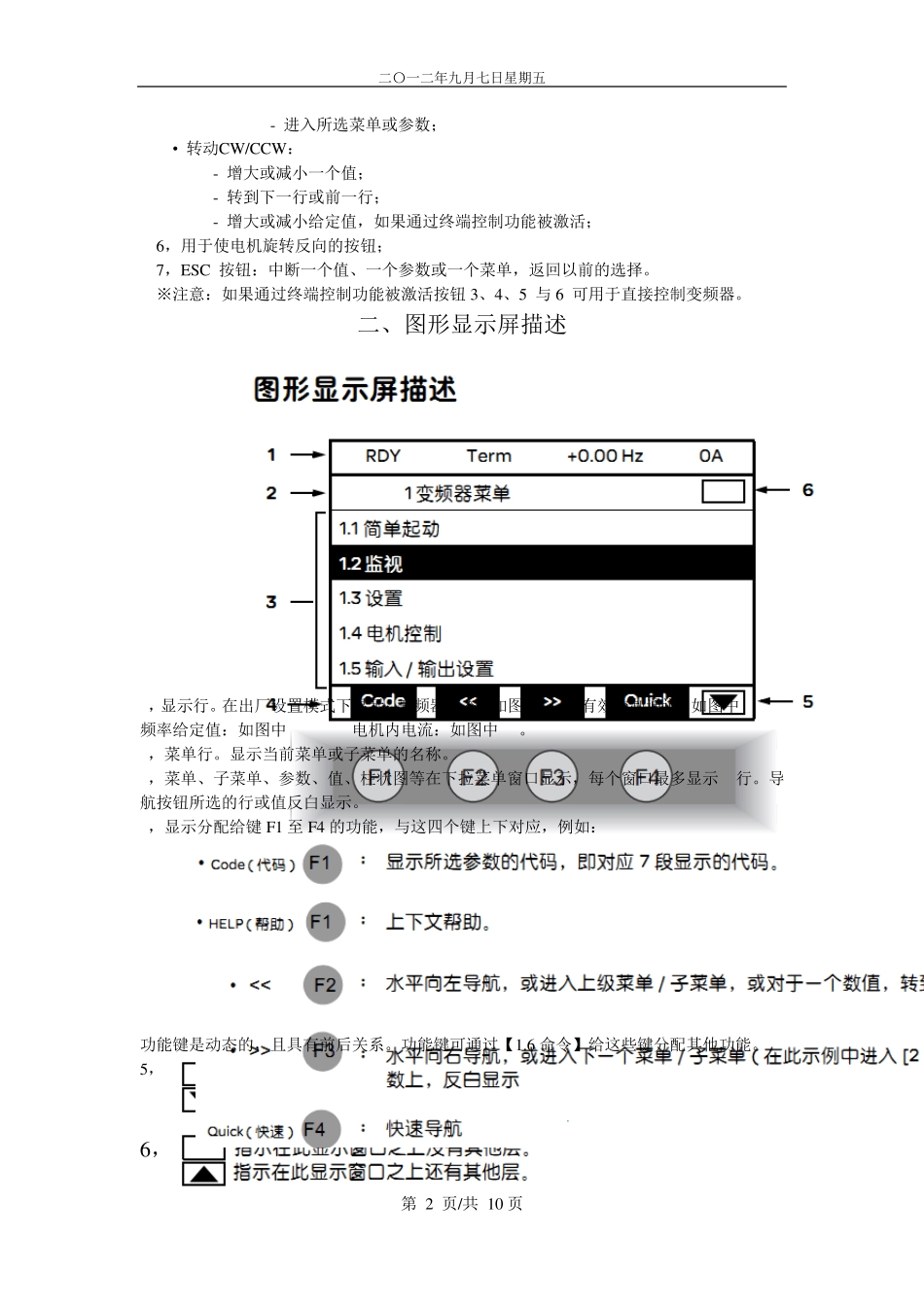

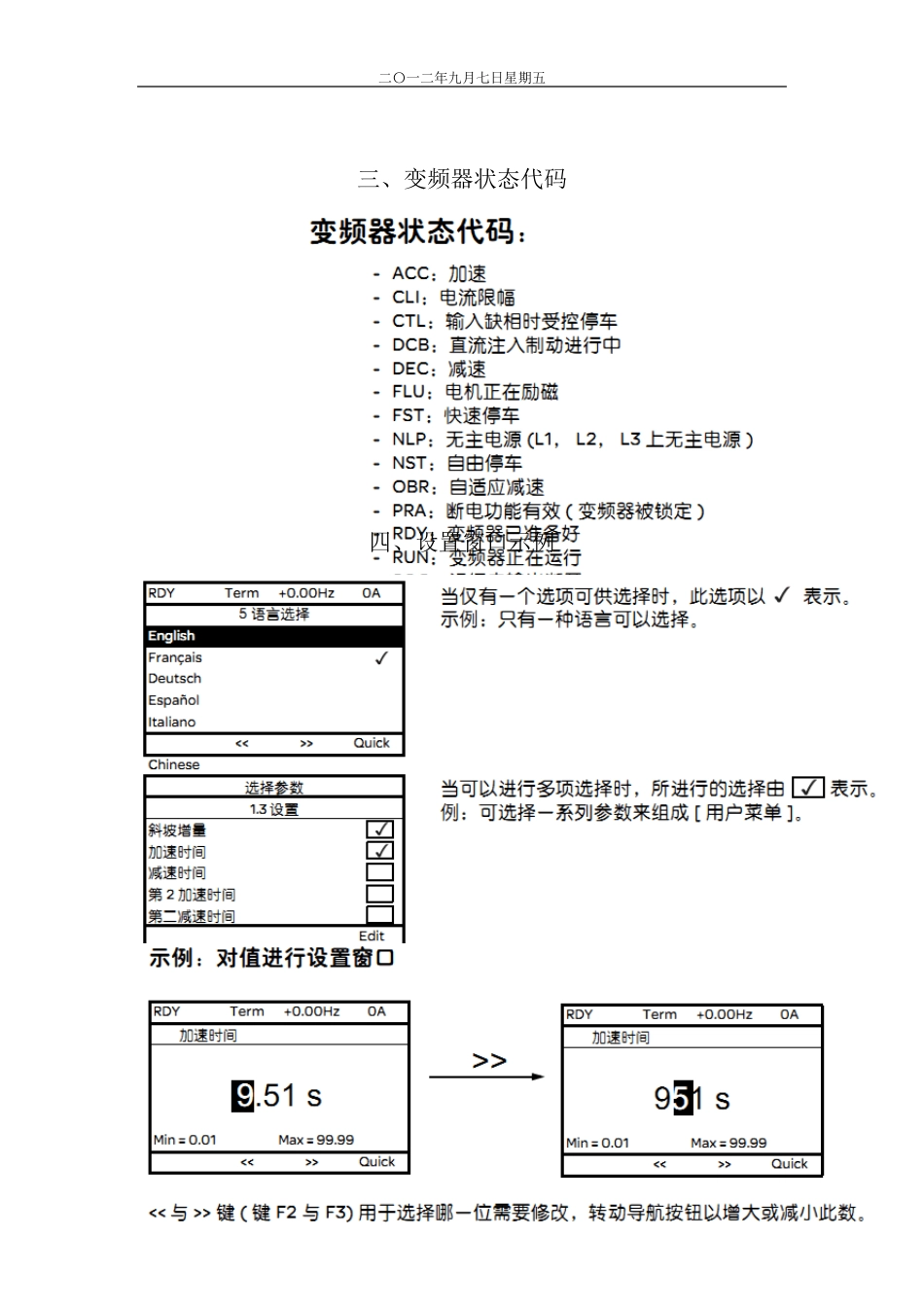

二〇一二年九月七日星期五 第 1 页/共 10 页 ATV71 施耐德变频器操作说明 一、图形显示终端按钮功能介绍 1,图形显示器; 2,功能键 F1,F2,F3,F4; 3,STOP/RESET(停车/复位)按钮; 4,RUN(运行)按钮; 5,导航按钮; • 按(ENT): - 保存当前值; 1234657二〇一二年九月七日星期五 第 2 页/共 10 页 - 进入所选菜单或参数; • 转动CW /CCW : - 增大或减小一个值; - 转到下一行或前一行; - 增大或减小给定值,如果通过终端控制功能被激活; 6,用于使电机旋转反向的按钮; 7,ESC 按钮:中断一个值、一个参数或一个菜单,返回以前的选择。 ※注意:如果通过终端控制功能被激活按钮3、4、5 与 6 可用于直接控制变频器。 二、图形显示屏描述 1,显示行。在出厂设置模式下显示:变频器状态:如图中RDY;有效控制通道:如图中Term;频率给定值:如图中+0.00Hz;电机内电流:如图中0A。 2,菜单行。显示当前菜单或子菜单的名称。 3,菜单、子菜单、参数、值、柱状图等在下拉菜单窗口显示,每个窗口最多显示 5行。导航按钮所选的行或值反白显示。 4,显示分配给键 F1 至 F4 的功能,与这四个键上下对应,例如: 功能键是动态的,且具有前后关系。功能键可通过【1.6 命令】给这些键分配其他功能。 5, 6, 二〇一二年九月七日星期五 第 3 页/共 1 0 页 三、变频器状态代码 四、设置窗口示例 二〇一二年九月七日星期五 第 4 页/共 10 页 五、第一次通电-设置语言和访问等级 设置为 Chinese。 二〇一二年九月七日星期五 第 5 页/共 1 0 页 二〇一二年九月七日星期五 第 6 页/共 1 0 页 六、以后通电屏幕显示如下 二〇一二年九月七日星期五 第 7 页/共 10 页 七、访问参数示例:访问加速斜坡 八、变频器菜单的操作方法 已经设置过参数的变频器上电时,首先显示变频器的型号,3 秒钟以后自动转到【变频器菜单】。若操作者没有进行操作,10 秒后自己转入【DISPLAY 显示】,显示内容将根据相关参数设置而改变。通过按导航按钮或 ESC 键,用户可以进入【主菜单】。 旋转导航按钮选择【变频器菜单】、【访问等级】、【打开/另存为】、【密码】、【语言】等菜单。一般来说,我们只需要按导航按钮进入【变频器菜单】即可,其余几种很少用。 进入【变频器菜单】后,我们通过旋转导航按钮可以选择【1.1 简单启动】、【1.2 监视】、【1.3 设置】、【1...
