施耐德硬件参考手册USB口编程电缆使用手册_CN

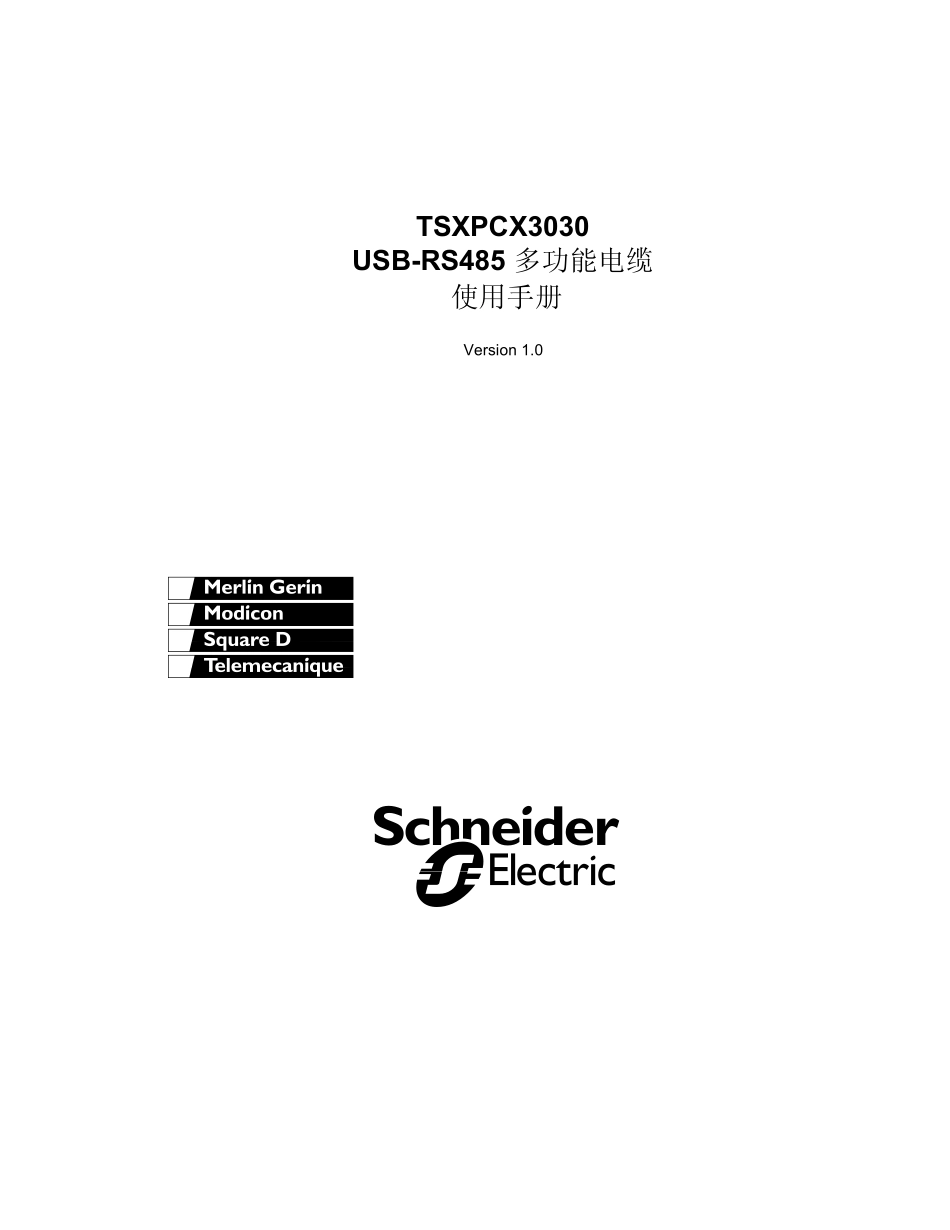

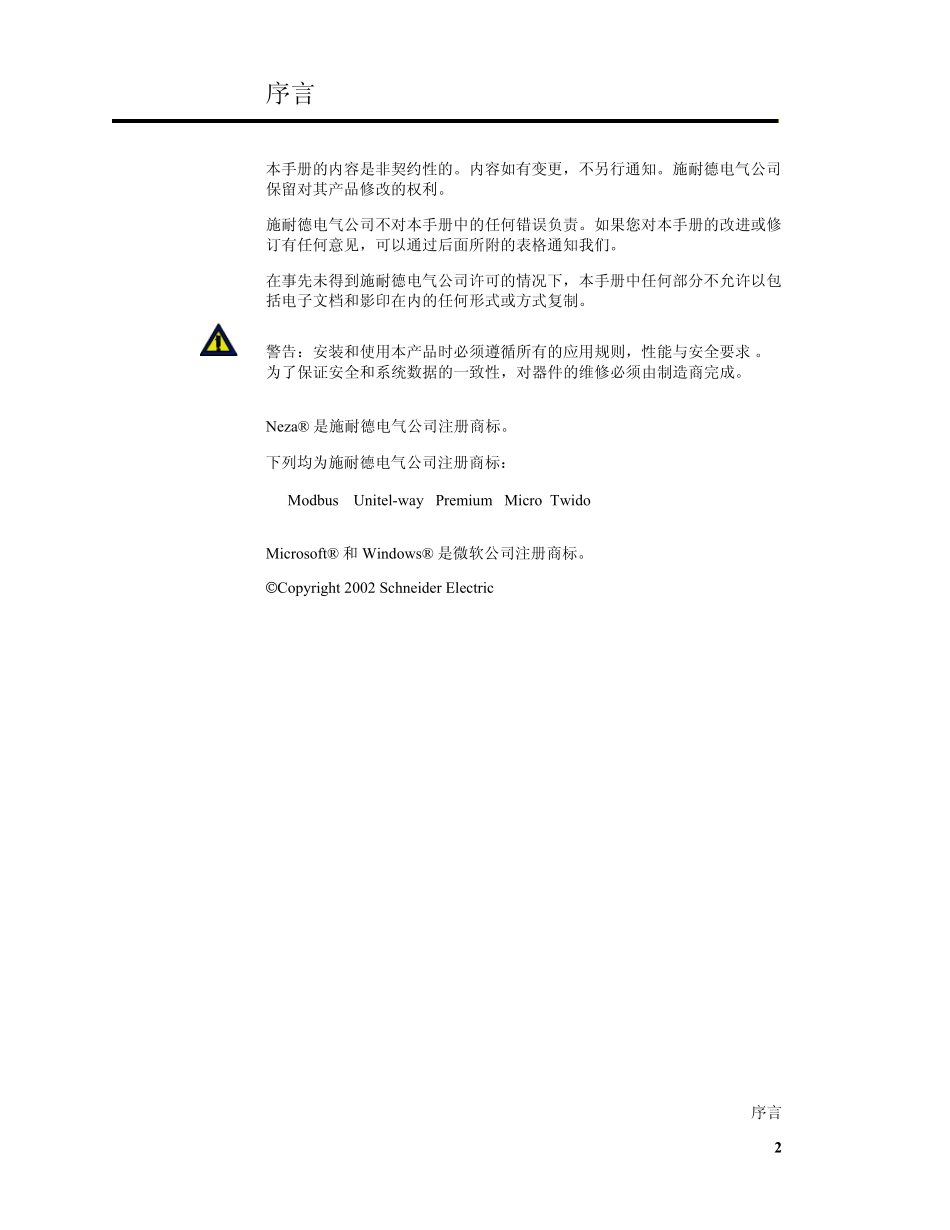

TSXPCX3030 USB-RS485 多功能电缆 使用手册 Vers ion 1.0 B S 序言 本手册的内容是非契约性的。内容如有变更，不另行通知。施耐德电气公司保留对其产品修改的权利。 施耐德电气公司不对本手册中的任何错误负责。如果您对本手册的改进或修订有任何意见，可以通过后面所附的表格通知我们。 在事先未得到施耐德电气公司许可的情况下，本手册中任何部分不允许以包括电子文档和影印在内的任何形式或方式复制。 警告：安装和使用本产品时必须遵循所有的应用规则，性能与安全要求 。为了保证安全和系统数据的一致性，对器件的维修必须由制造商完成。 Neza® 是施耐德电气公司注册商标。 下列均为施耐德电气公司注册商标： Modbus Unitel-way Premium Micro Twido Microsoft® 和 Windows® 是微软公司注册商标。 ©Copyright 2002 Schneider Electric 序言 2 第一章 介绍  TSXPCX3030 电缆简介  TSXPCX3030 电缆的特性  TSXPCX3030 电缆的使用 TSXPCX3030 USB-RS485 电缆 3 1.1 TSXPCX3030 电缆 USB（通用串行总线）接口，具有即插即用和易于使用的特点，作为目前个人计算机的一种标准配置，在越来越多的场合得到广泛应用。 RS-232串行接口，过去曾是个人电脑的标准配置，现在许多新型的笔记本电脑已经不再使用。不过在工业设备上，RS-232串行接口仍然有广泛的应用。 TSXPCX3030 电缆（以下也称为USB 电缆）通过USB接口连接您的个人电脑并提供RS485信号转换。这就为传统的或非USB兼容的设备提供了USB连接便利。 TSXPCX3030 USB电缆虽然是为TSX 系列PLC（如：TSX Neza，Twido，Micro，和 Premium）提供USB-RS485通讯连接而设计的，但作为一个通用的USB-RS485转换器，它也可作为一般的通讯连接设备用于所有的RS-485应用。 TSXPCX3030电缆从USB口获取电源，因此不需要提供另外的电源。 注：每台计算机只支持一根 TSXPCX3030 电缆。 TSXPCX3030 USB-RS485 电缆 4 1.2 TSXPCX3030 电缆的特性 TSXPCX3030 USB电缆可为TSX系列PLC提供RS-485连接。同时也可作为通用的通讯连接设备用于其它应用。 专家提示：如果不是用来连接施耐德电气的TSX系列PLC，您也可以根据mini-DIN的引脚定义自己制作RS-485连接器。 1.2.1 一般特性  即插即用  USB1.1兼容  RS485串行连接速率从300K到2000K  384字节接收缓冲/128字节传送缓冲提供高速数据传输  自动传输方向控制 ...
