旋喷桩施工方案

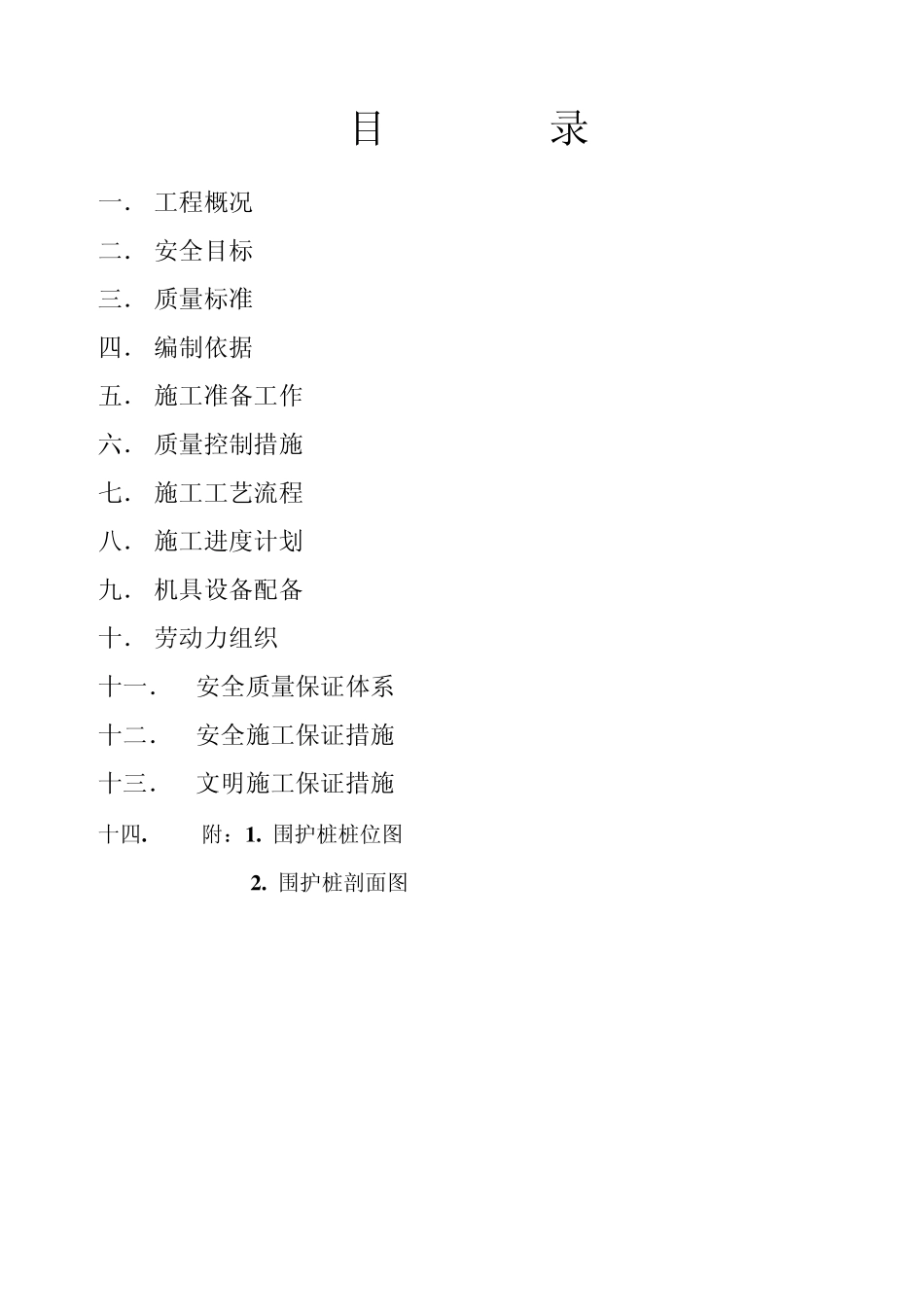

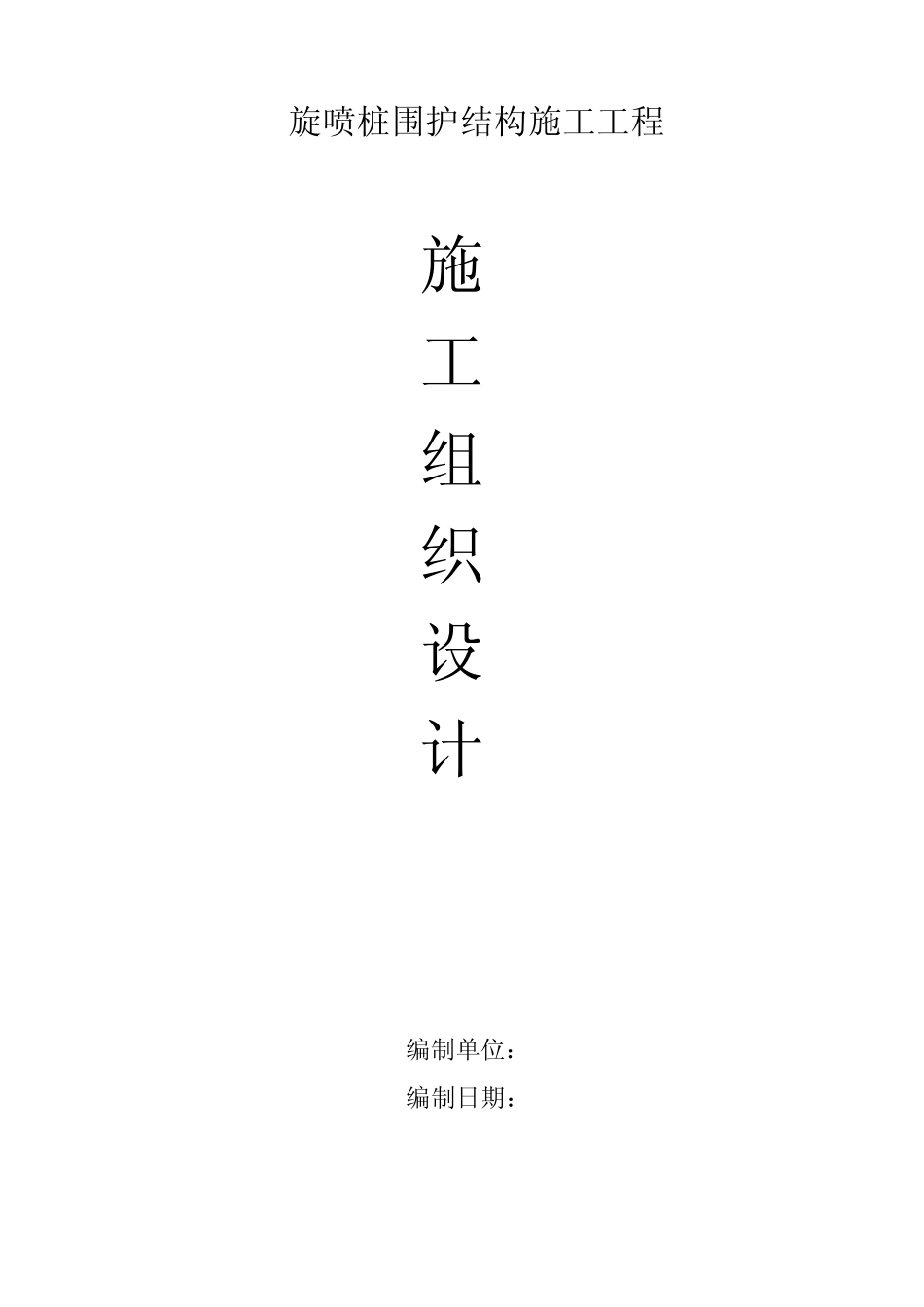

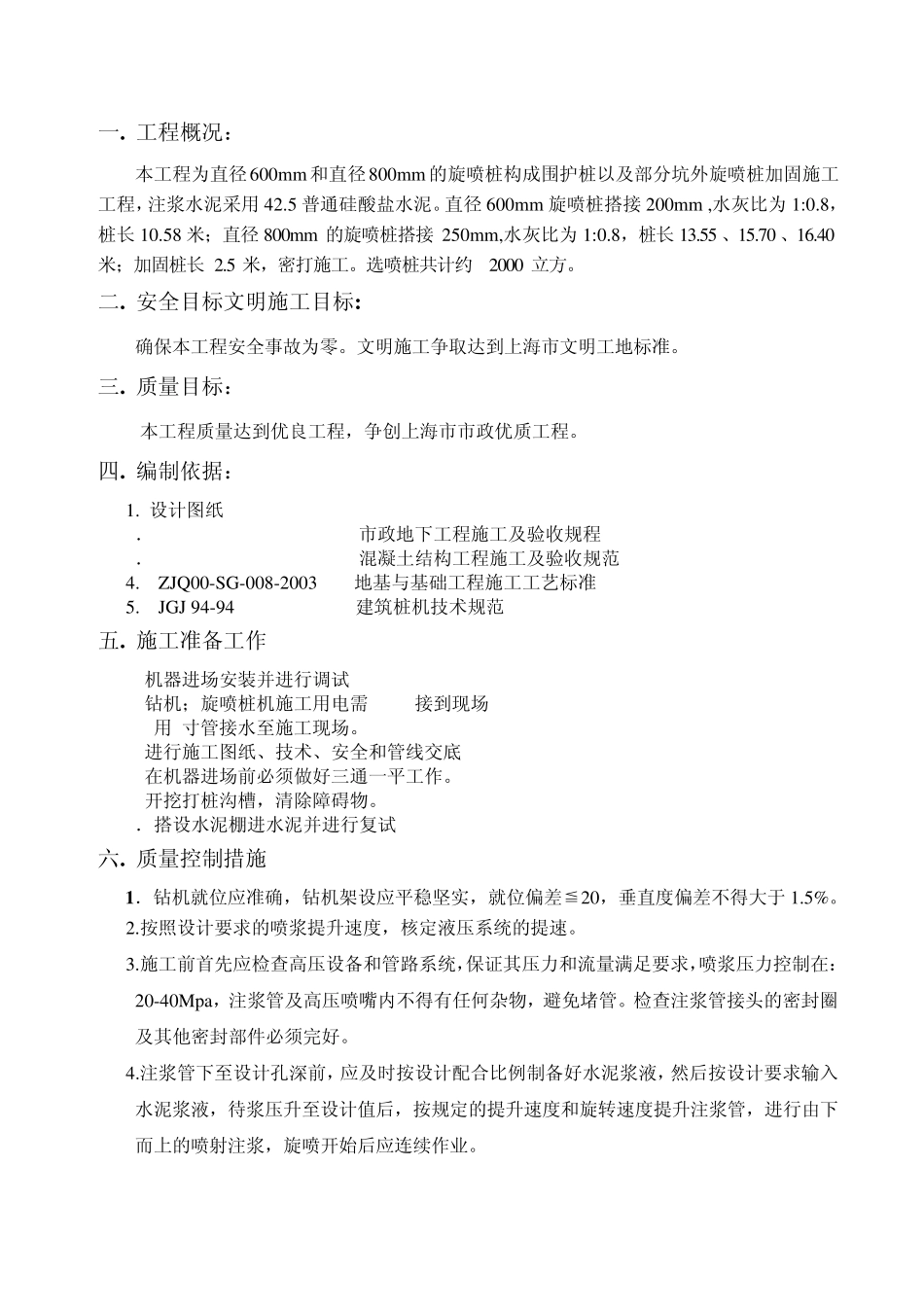

旋喷桩围护结构施工工程 施 工 组 织 设 计 编制单位： 编制日期： 目 录 一． 工程概况 二． 安全目标 三． 质量标准 四． 编制依据 五． 施工准备工作 六． 质量控制措施 七． 施工工艺流程 八． 施工进度计划 九． 机具设备配备 十． 劳动力组织 十一． 安全质量保证体系 十二． 安全施工保证措施 十三． 文明施工保证措施 十四. 附：1 . 围护桩桩位图 2 . 围护桩剖面图 一. 工程概况： 本工程为直径 600mm 和直径 800mm 的旋喷桩构成围护桩以及部分坑外旋喷桩加固施工工程，注浆水泥采用 42.5 普通硅酸盐水泥。直径 600mm 旋喷桩搭接 200mm ,水灰比为 1:0.8，桩长 10.58 米；直径 800mm 的旋喷桩搭接 250mm,水灰比为 1:0.8，桩长 13.55 、15.70 、16.40米；加固桩长 2.5 米，密打施工。选喷桩共计约2000 立方。 二. 安全目标文明施工目标: 确保本工程安全事故为零。文明施工争取达到上海市文明工地标准。 三. 质量目标： 本工程质量达到优良工程，争创上海市市政优质工程。 四. 编制依据： 1. 设计图纸 2．DGJ08-236-1999 市政地下工程施工及验收规程 3．GB50204-92 混凝土结构工程施工及验收规范 4. ZJQ00-SG-008-2003 地基与基础工程施工工艺标准 5. JGJ 94-94 建筑桩机技术规范 五. 施工准备工作 1.机器进场安装并进行调试. 2.钻机；旋喷桩机施工用电需100KW接到现场. 3. 用2寸管接水至施工现场。 4.进行施工图纸、技术、安全和管线交底. 5.在机器进场前必须做好三通一平工作。 6.开挖打桩沟槽，清除障碍物。 7．搭设水泥棚进水泥并进行复试 六. 质量控制措施 1．钻机就位应准确，钻机架设应平稳坚实，就位偏差≦20，垂直度偏差不得大于 1.5%。 2.按照设计要求的喷浆提升速度，核定液压系统的提速。 3.施工前首先应检查高压设备和管路系统，保证其压力和流量满足要求，喷浆压力控制在：20-40Mpa，注浆管及高压喷嘴内不得有任何杂物，避免堵管。检查注浆管接头的密封圈及其他密封部件必须完好。 4.注浆管下至设计孔深前，应及时按设计配合比例制备好水泥浆液，然后按设计要求输入水泥浆液，待浆压升至设计值后，按规定的提升速度和旋转速度提升注浆管，进行由下而上的喷射注浆，旋喷开始后应连续作业。 5.储浆池中的水泥浆应不断有人搅动，防止水泥浆沉垫，制备好的水泥浆液应用 20 目筛网过滤。 6.搅拌水泥浆液时，水泥浆...
