旋挖机打桩长(钢)护筒专项施工方案

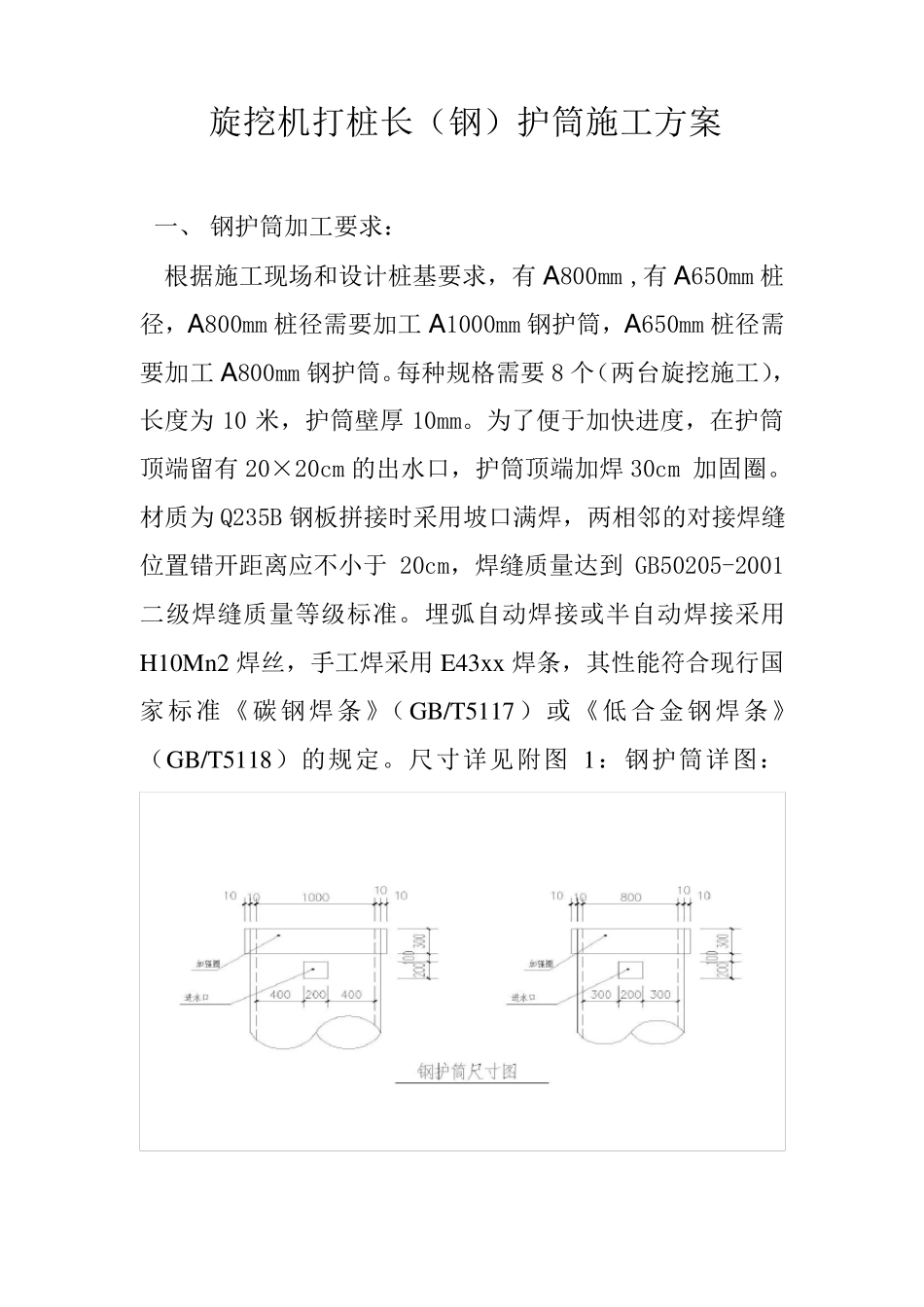

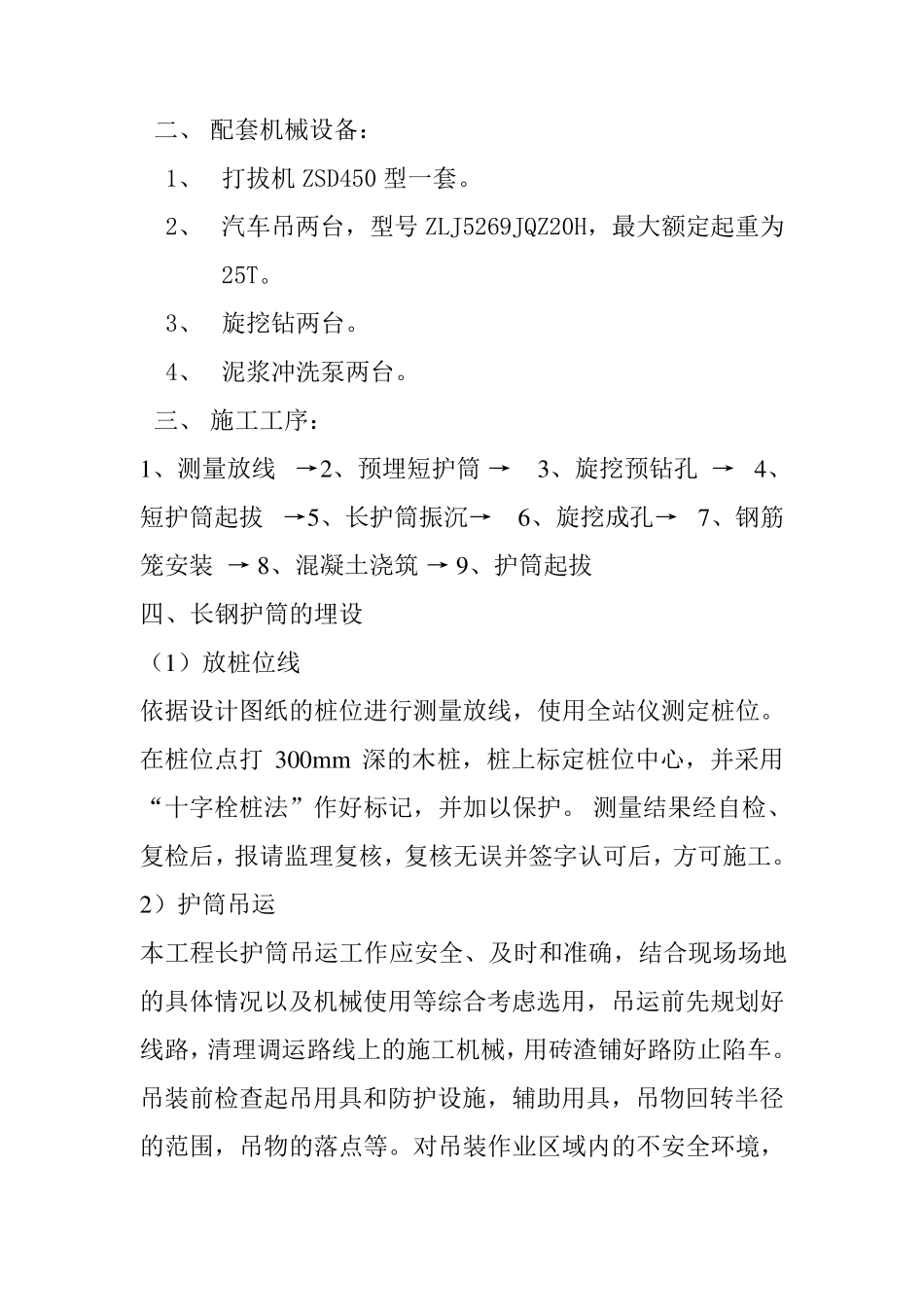

旋 挖 机 打 桩 长 （钢） 护 筒 施 工 方 案 上海绿地建设（集团）有限公司 旋挖机打桩长（钢）护筒施工方案 一、 钢护筒加工要求： 根据施工现场和设计桩基要求，有A800mm ,有A650mm 桩径，A800mm 桩径需要加工A1000mm 钢护筒，A650mm 桩径需要加工A800mm 钢护筒。每种规格需要8 个（两台旋挖施工），长度为10 米，护筒壁厚10mm。为了便于加快进度，在护筒顶端留有20×20cm 的出水口，护筒顶端加焊 30cm 加固圈。材质为Q235B 钢板拼接时采用坡口满焊，两相邻的对接焊缝位置错开距离应不小于20cm，焊缝质量达到 GB50205-2001二级焊缝质量等级标准。埋弧自动焊接或半自动焊接采用H10Mn2 焊丝，手工焊采用 E43xx焊条，其性能符合现行国家标准《碳钢焊条》（GB/T5117）或《低合金钢焊条》（GB/T5118）的规定。尺寸详见附图 1：钢护筒详图： 二、 配套机械设备： 1、 打拔机ZSD450 型一套。 2、 汽车吊两台，型号ZLJ5269JQZ20H，最大额定起重为25T。 3、 旋挖钻两台。 4、 泥浆冲洗泵两台。 三、 施工工序： 1、测量放线 →2、预埋短护筒 → 3、旋挖预钻孔 → 4、短护筒起拔 →5、长护筒振沉→ 6、旋挖成孔→ 7、钢筋笼安装 → 8、混凝土浇筑 → 9、护筒起拔 四、长钢护筒的埋设 （1）放桩位线 依据设计图纸的桩位进行测量放线，使用全站仪测定桩位。在桩位点打300m m 深的木桩，桩上标定桩位中心，并采用“十字栓桩法”作好标记，并加以保护。 测量结果经自检、复检后，报请监理复核，复核无误并签字认可后，方可施工。 2）护筒吊运 本工程长护筒吊运工作应安全、及时和准确，结合现场场地的具体情况以及机械使用等综合考虑选用，吊运前先规划好线路，清理调运路线上的施工机械，用砖渣铺好路防止陷车。 吊装前检查起吊用具和防护设施，辅助 用具，吊物 回 转 半 径的范 围 ，吊物 的落 点等。对 吊装作业 区 域 内 的不 安全环 境 ，也要进行检查。对于施工用电线路，主要通道，场地平整，架空线路安全距离应符合施工现场外电线路的安全距离要求，在吊运过程中，吊装区严禁站人。 （3）护筒定位 采用钢护筒，护筒直径大于钻头直径，护筒顶标高应高于施工面 200～300m m ，并确保筒壁与水平面垂直，隔离地面水，稳定孔口土壤和保护孔壁不塌，以保证其垂直度并防止泥浆流失，以利钻孔工作进行。护筒周围用粘土分层夯实。 护筒定位时应先对桩位进行复核，...
