旋挖机施工方案

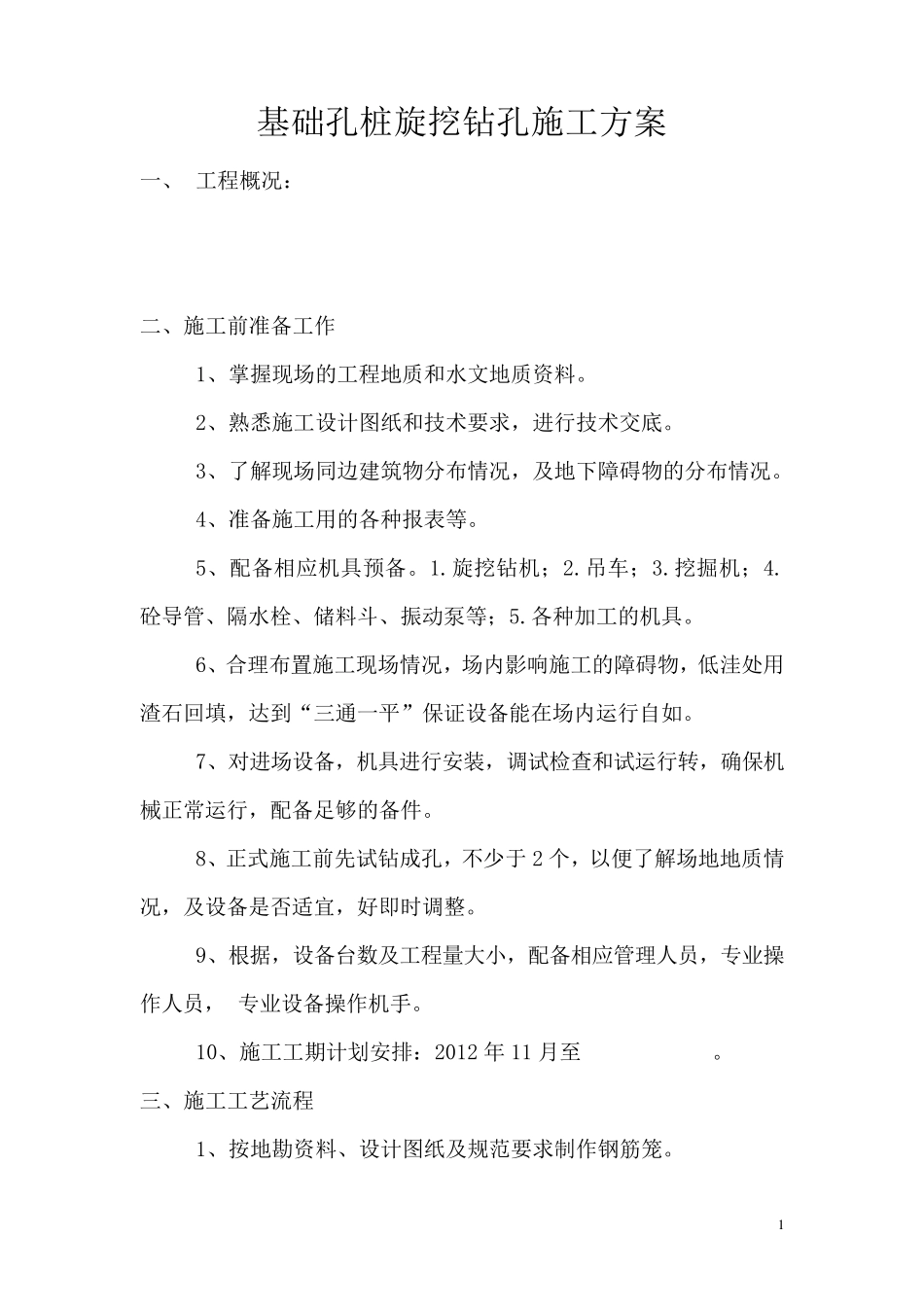

1 基础孔桩旋挖钻孔施工方案 一、 工程概况： 二、施工前准备工作 1、掌握现场的工程地质和水文地质资料。 2、熟悉施工设计图纸和技术要求，进行技术交底。 3、了解现场同边建筑物分布情况，及地下障碍物的分布情况。 4、准备施工用的各种报表等。 5、配备相应机具预备。1.旋挖钻机；2.吊车；3.挖掘机；4.砼导管、隔水栓、储料斗、振动泵等；5.各种加工的机具。 6、合理布置施工现场情况，场内影响施工的障碍物，低洼处用渣石回填，达到“三通一平”保证设备能在场内运行自如。 7、对进场设备，机具进行安装，调试检查和试运行转，确保机械正常运行，配备足够的备件。 8、正式施工前先试钻成孔，不少于2 个，以便了解场地地质情况，及设备是否适宜，好即时调整。 9、根据，设备台数及工程量大小，配备相应管理人员，专业 操作人员， 专业 设备操 作机手 。 10、施工工期 计划 安排 ：2012 年 11 月 至 。 三、施工工艺 流 程 1、按 地勘 资料、设计图纸及规 范 要求制 作钢 筋 笼 。 2 2、针对不跨孔，无溶洞，无地下水的孔桩为孔桩放线定位—钻机就位开孔—视情况设置钢护筒—旋挖钻孔—机械清孔—校孔验孔—下放钢筋笼--采用人工清底，保证孔底清洁干净（若孔桩深度在15 米以上或 15 米以内的孔桩视孔桩具体情况采用送风处理，保证清孔人员的供氧）—浇筑砼。 3、针对跨孔，有溶洞孔桩，有地下水的孔桩为孔桩放线定位—钻机就位开孔—视情况设置钢护筒—旋挖钻孔—在跨孔或溶洞处用C15 砼填心—24 小时后重新用旋挖钻孔—成孔后用旋挖机清孔--校孔验孔--下放钢筋笼—二次用机械清底—插入砼导管—浇筑砼—拔出导管—拔出护筒。 4、针对跨孔，有溶洞孔桩为孔桩放线定位—钻机就位开孔—设置护筒—旋挖钻孔—在跨孔或溶洞处用钢护筒护孔后继续钻孔—成孔后用旋挖机清孔--校孔验孔—下放钢筋笼—二次用机械清底—插入砼导管—浇筑砼—拔出导管—拔出护筒。（此方法对工艺要求复杂且成本较高，需加大孔桩的孔径，不建议采用） 四、施工方法： 1、钻孔前定桩位点，放样后四周设护桩并复测，误差控制在50 ㎜以内，进一步确定是否有障碍物，必须经甲方及监理验收合格后方可进行成孔施工。 2、钻机就位应保持平稳，不发生倾斜，位移，钻头对准孔位进行开孔。 3、根据桩位点设置护筒，护筒内径应大于钻头直 径 100 ㎜，护 3 筒位置应埋设正确稳定，护筒中心与桩位中心应重合，偏差不大于50 ...
