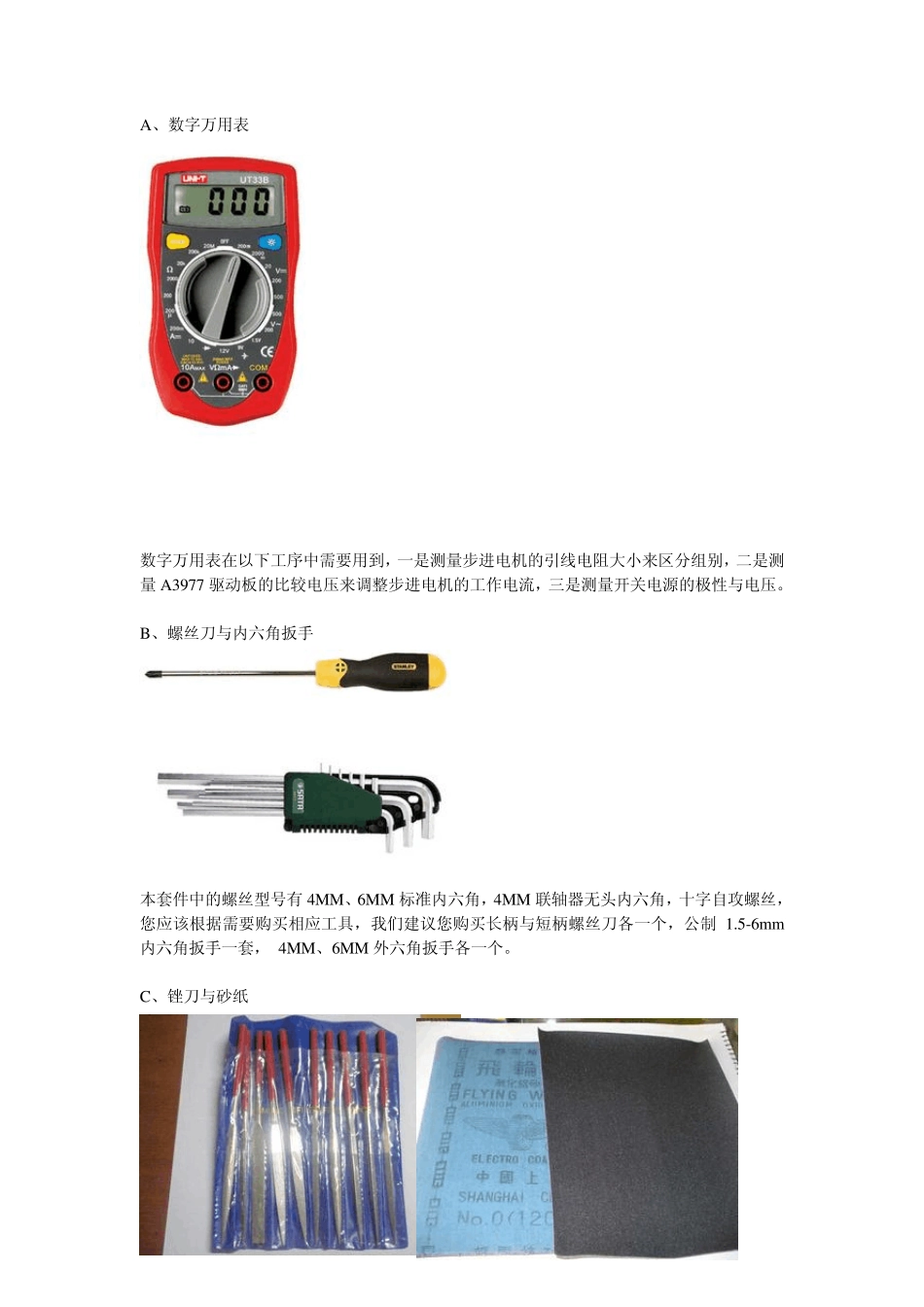

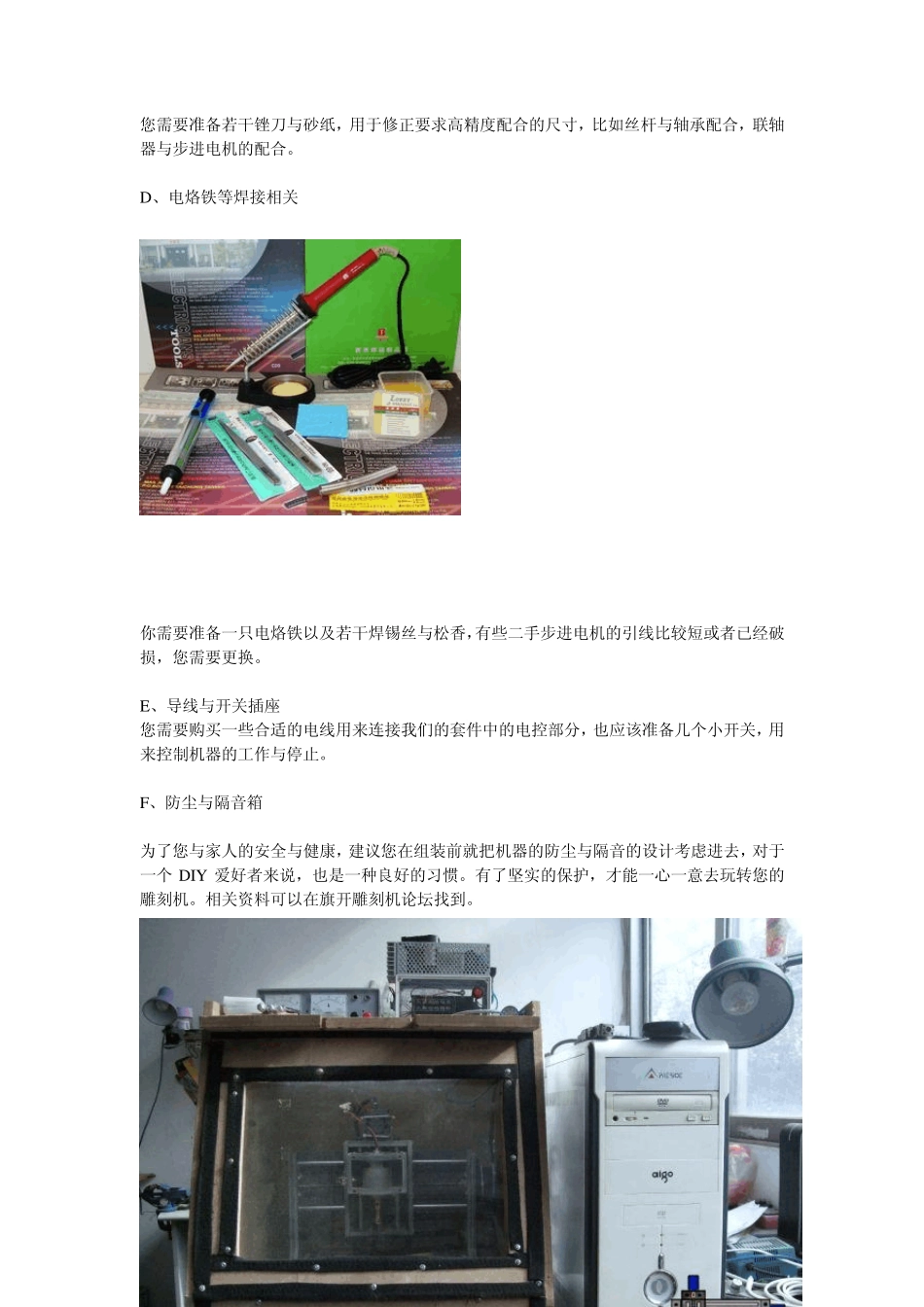

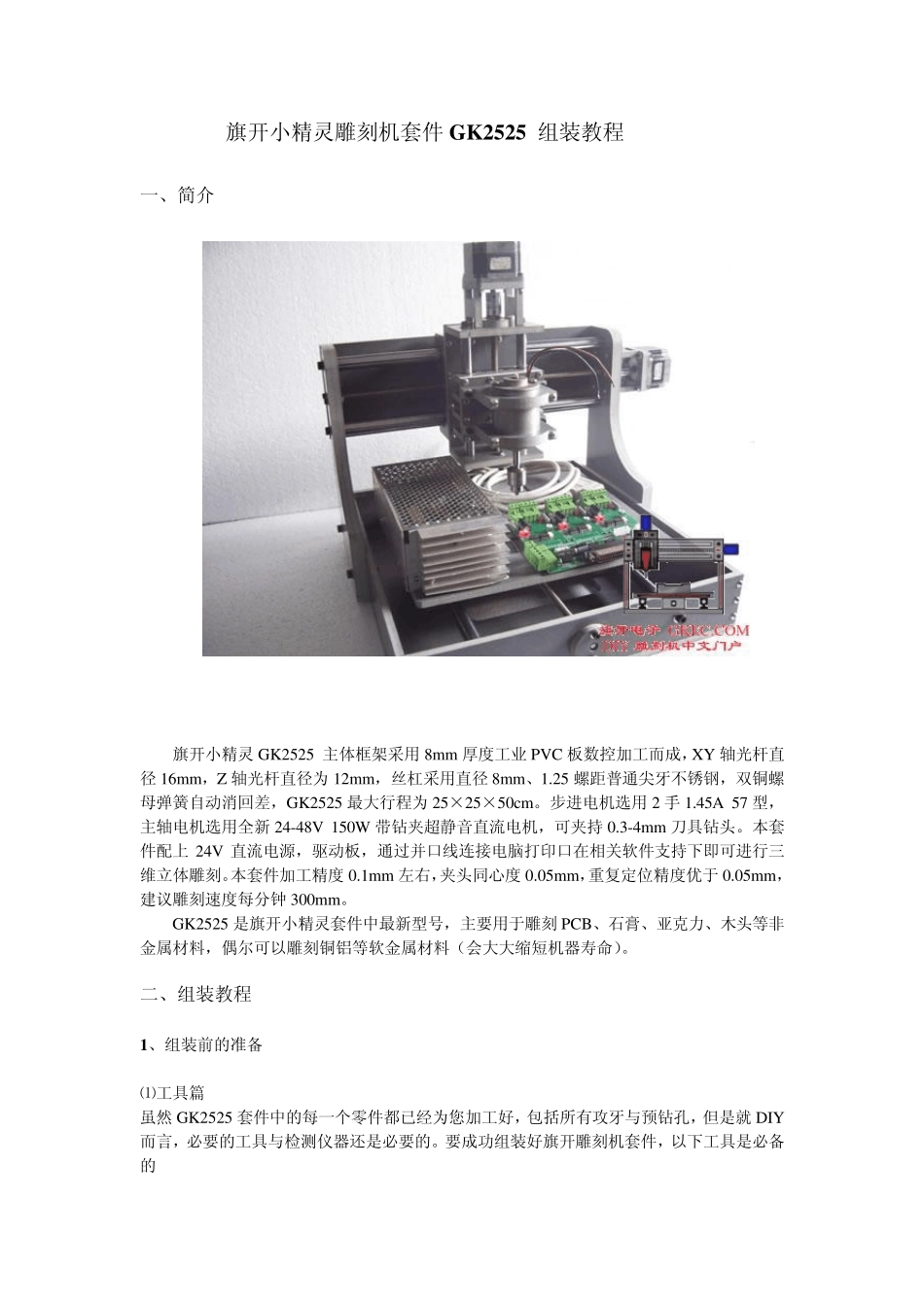

旗开小精灵雕刻机套件G K 2525 组装教程 一、简介 旗开小精灵GK2525 主体框架采用8m m 厚度工业PVC 板数控加工而成,XY 轴光杆直径16m m ,Z 轴光杆直径为12m m ,丝杠采用直径8m m 、1.25 螺距普通尖牙不锈钢,双铜螺母弹簧自动消回差,GK2525 最大行程为25×25×50cm 。步进电机选用2 手 1.45A 57 型,主轴电机选用全新 24-48V 150W 带钻夹超静音直流电机,可夹持 0.3-4m m 刀具钻头。本套件配上 24V 直流电源,驱动板,通过并口线连接电脑打印口在相关软件支持下即可进行三维立体雕刻。本套件加工精度0.1m m 左右,夹头同心度0.05m m ,重复定位精度优于 0.05m m ,建议雕刻速度每分钟 300m m 。 GK2525 是旗开小精灵套件中最新型号,主要用于雕刻PCB、石膏、亚克力、木头等非金属材料,偶尔可以雕刻铜铝等软金属材料(会大大缩短机器寿命)。 二、组装教程 1、组装前的准备 ⑴工具篇 虽然 GK2525 套件中的每一个零件都已经为您加工好,包括所有攻牙与预钻孔,但是就 DIY而言,必要的工具与检测仪器还是必要的。要成功组装好旗开雕刻机套件,以下工具是必备的 A、数字万用表 数字万用表在以下工序中需要用到,一是测量步进电机的引线电阻大小来区分组别,二是测量 A3977 驱动板的比较电压来调整步进电机的工作电流,三是测量开关电源的极性与电压。 B、螺丝刀与内六角扳手 本套件中的螺丝型号有 4MM、6MM 标准内六角,4MM 联轴器无头内六角,十字自攻螺丝,您应该根据需要购买相应工具,我们建议您购买长柄与短柄螺丝刀各一个,公制 1.5-6mm内六角扳手一套, 4MM、6MM 外六角扳手各一个。 C、锉刀与砂纸 您需要准备若干锉刀与砂纸,用于修正要求高精度配合的尺寸,比如丝杆与轴承配合,联轴器与步进电机的配合。 D、电烙铁等焊接相关 你需要准备一只电烙铁以及若干焊锡丝与松香,有些二手步进电机的引线比较短或者已经破损,您需要更换。 E、导线与开关插座 您需要购买一些合适的电线用来连接我们的套件中的电控部分,也应该准备几个小开关,用来控制机器的工作与停止。 F、防尘与隔音箱 为了您与家人的安全与健康,建议您在组装前就把机器的防尘与隔音的设计考虑进去,对于一个 DIY 爱好者来说,也是一种良好的习惯。有了坚实的保护,才能一心一意去玩转您的雕刻机。相关资料可以在旗开雕刻机论坛找到。 (2)材料清点 GK2525 雕刻机套件的零部件清单如下: A、...
