无损检测报告

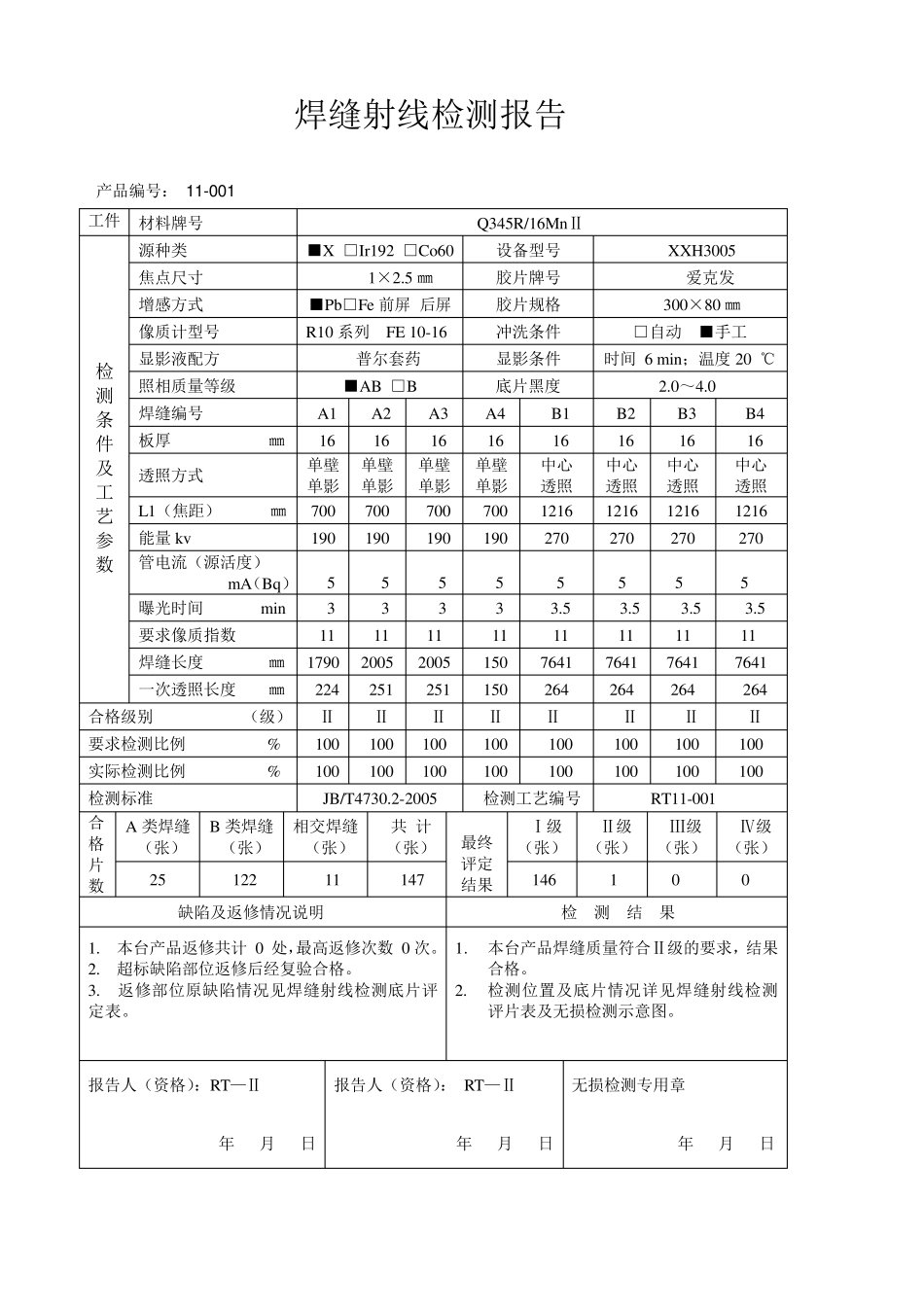

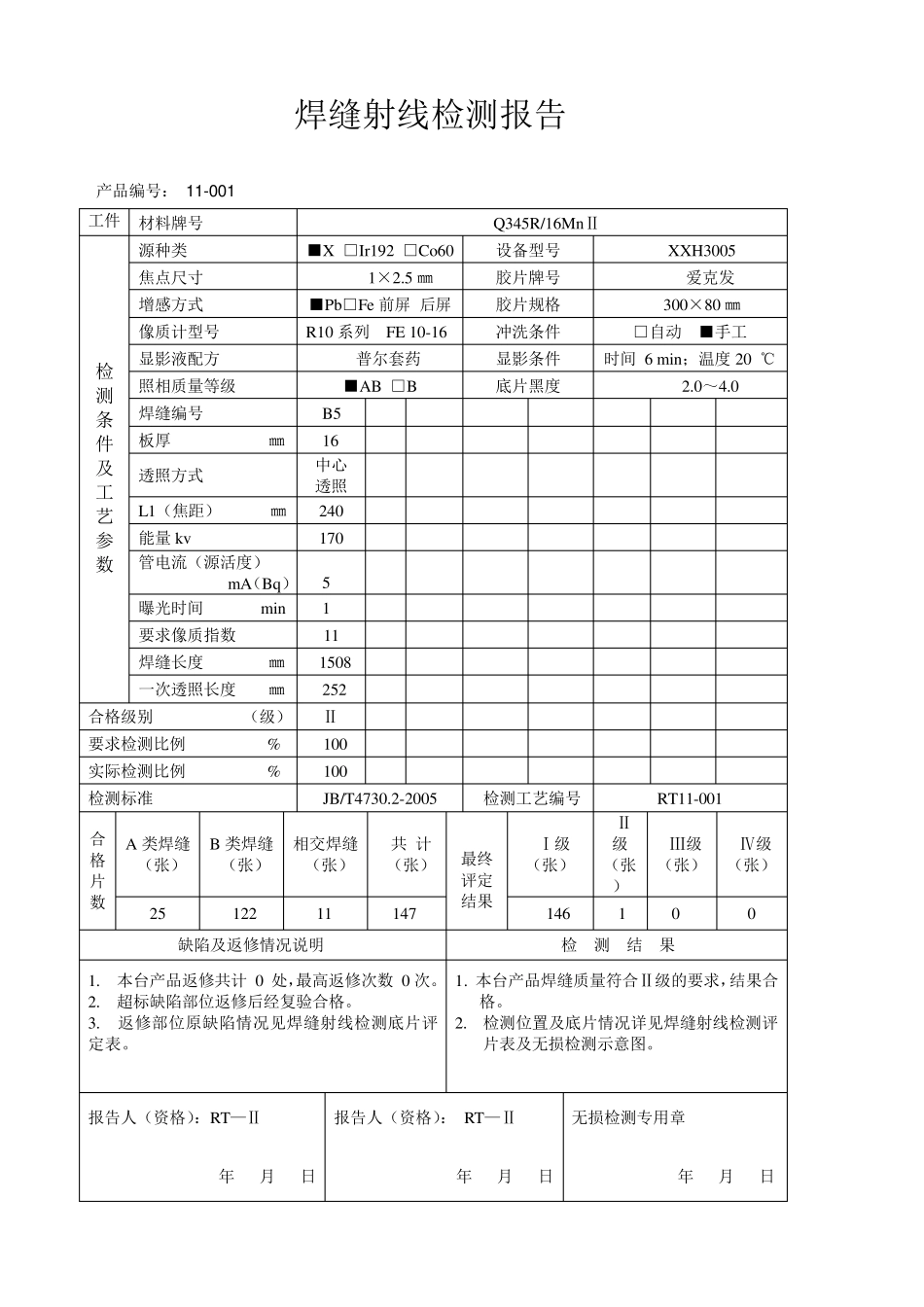

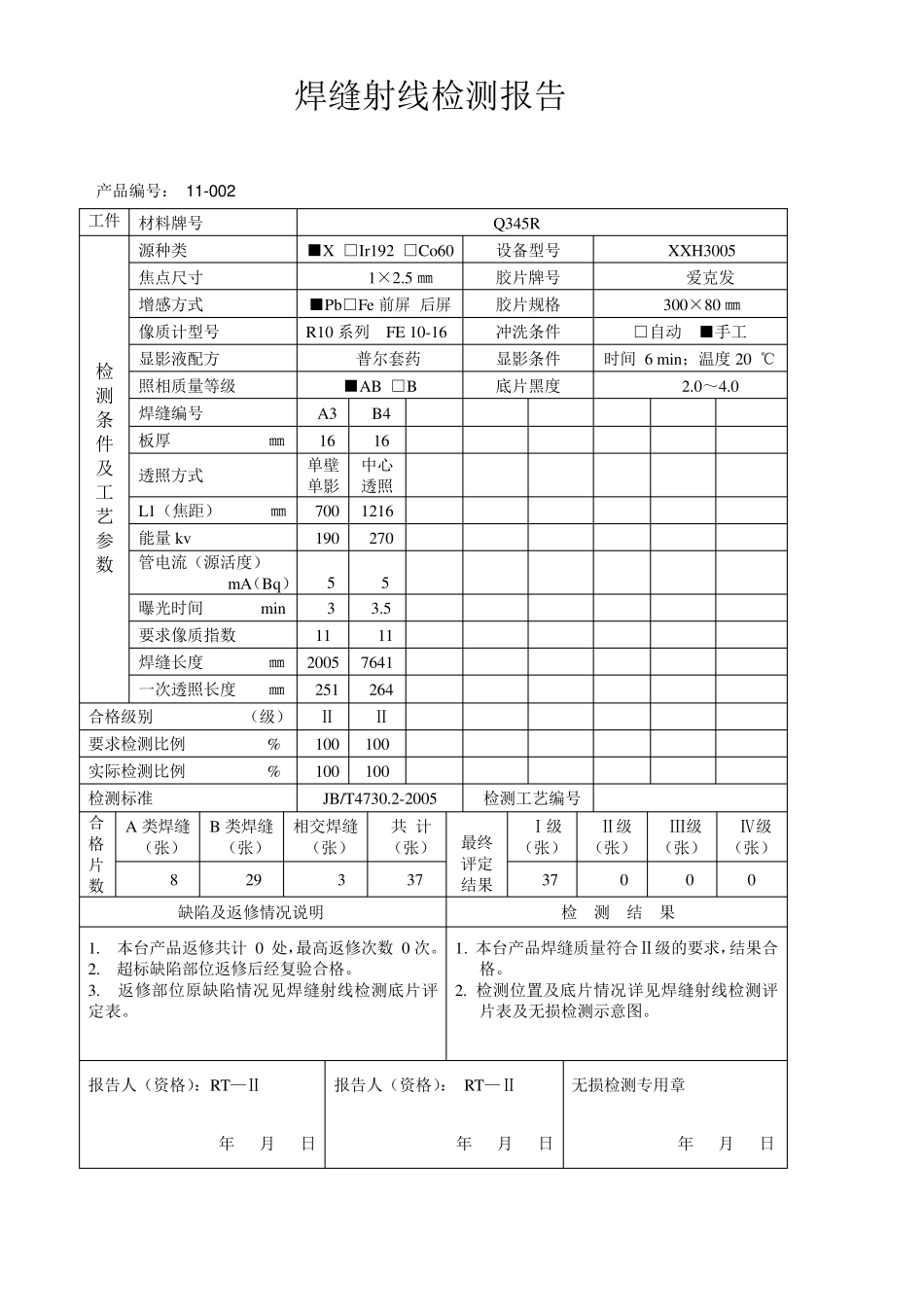

焊缝射线检测报告 产品编号： 1 1 -0 0 1 工件 材料牌号 Q345R/16MnⅡ 检 测 条 件 及 工 艺 参 数 源种类 ■X □Ir192 □Co60 设备型号 XXH3005 焦点尺寸 1×2.5 ㎜ 胶片牌号 爱克发 增感方式 ■Pb□Fe 前屏 后屏 胶片规格 300×80 ㎜ 像质计型号 R10 系列 FE 10-16 冲洗条件 □自动 ■手工 显影液配方 普尔套药 显影条件 时间 6 min；温度 20 ℃ 照相质量等级 ■AB □B 底片黑度 2.0～4.0 焊缝编号 A1 A2 A3 A4 B1 B2 B3 B4 板厚 ㎜ 16 16 16 16 16 16 16 16 透照方式 单壁单影 单壁单影 单壁 单影 单壁 单影 中心 透照 中心 透照 中心 透照 中心 透照 L1（焦距） ㎜ 700 700 700 700 1216 1216 1216 1216 能量 kv 190 190 190 190 270 270 270 270 管电流（源活度） mA（Bq） 5 5 5 5 5 5 5 5 曝光时间 min 3 3 3 3 3.5 3.5 3.5 3.5 要求像质指数 11 11 11 11 11 11 11 11 焊缝长度 ㎜ 1790 2005 2005 150 7641 7641 7641 7641 一次透照长度 ㎜ 224 251 251 150 264 264 264 264 合格级别 （级） Ⅱ Ⅱ Ⅱ Ⅱ Ⅱ Ⅱ Ⅱ Ⅱ 要求检测比例 % 100 100 100 100 100 100 100 100 实际检测比例 % 100 100 100 100 100 100 100 100 检测标准 JB/T4730.2-2005 检测工艺编号 RT11-001 合格片数 A 类焊缝 （张） B 类焊缝 （张） 相交焊缝（张） 共 计 （张） 最终评定结果 Ⅰ级 （张） Ⅱ级 （张） Ⅲ级 （张） Ⅳ级 （张） 25 122 11 147 146 1 0 0 缺陷及返修情况说明 检 测 结 果 1. 本台产品返修共计 0 处，最高返修次数 0 次。 2. 超标缺陷部位返修后经复验合格。 3. 返修部位原缺陷情况见焊缝射线检测底片评定表。 1. 本台产品焊缝质量符合Ⅱ级的要求，结果合格。 2. 检测位置及底片情况详见焊缝射线检测评片表及无损检测示意图。 报告人（资 格）：RT— Ⅱ 年 月 日 报告人（资 格）： RT— Ⅱ 年 月 日 无损检测专 用 章 年 月 日 焊缝射线检测报告 产品编号： 1 1 -0 0 1 工件 材料牌号 Q345R/16MnⅡ 检 测 条 件 及 工 艺 参 数 源种类 ■X □Ir192 □Co60 设备型号 XXH3005 焦点尺寸 1×2.5 ㎜ 胶片牌号 爱克发 增感方式 ■Pb□Fe...
