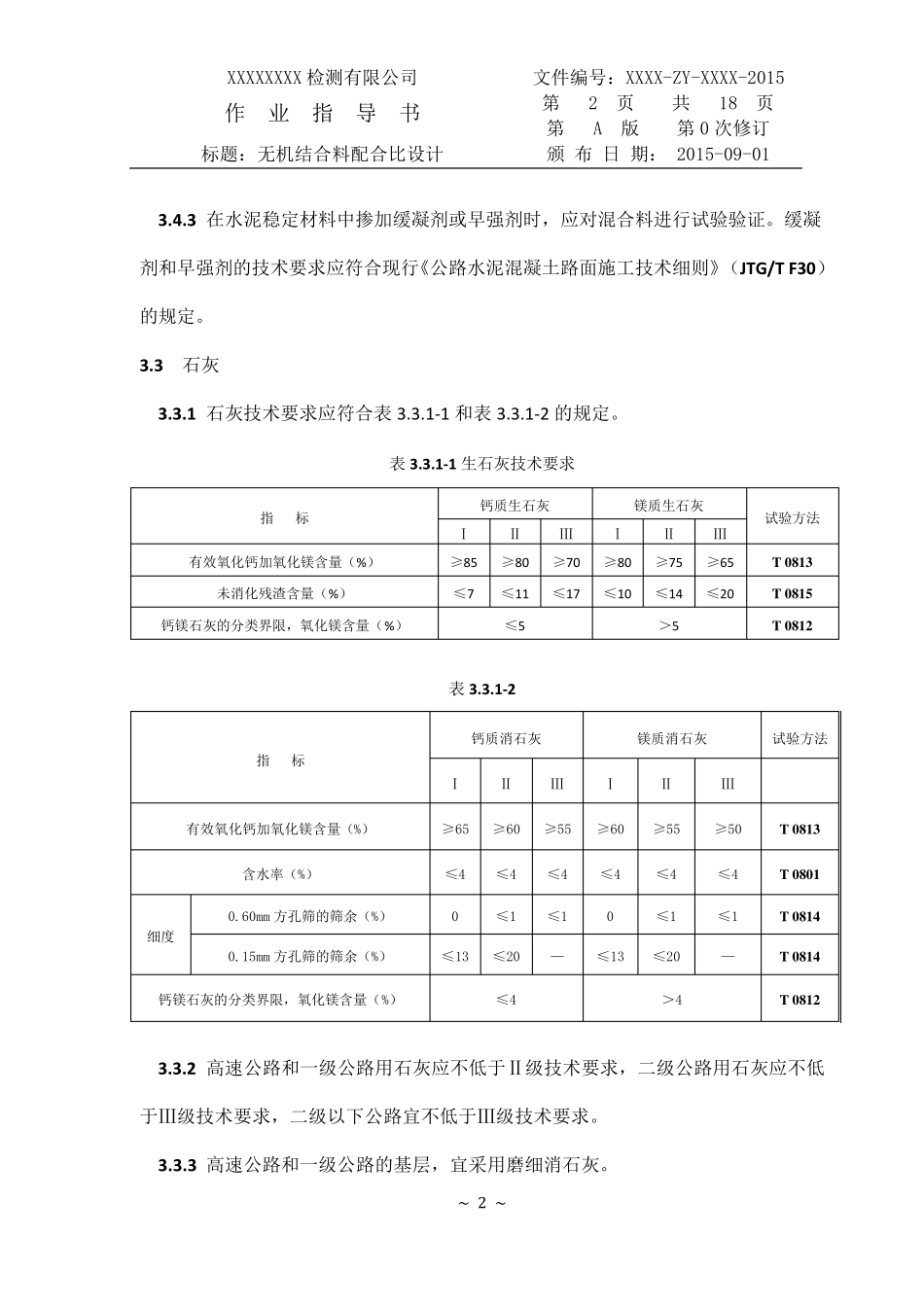

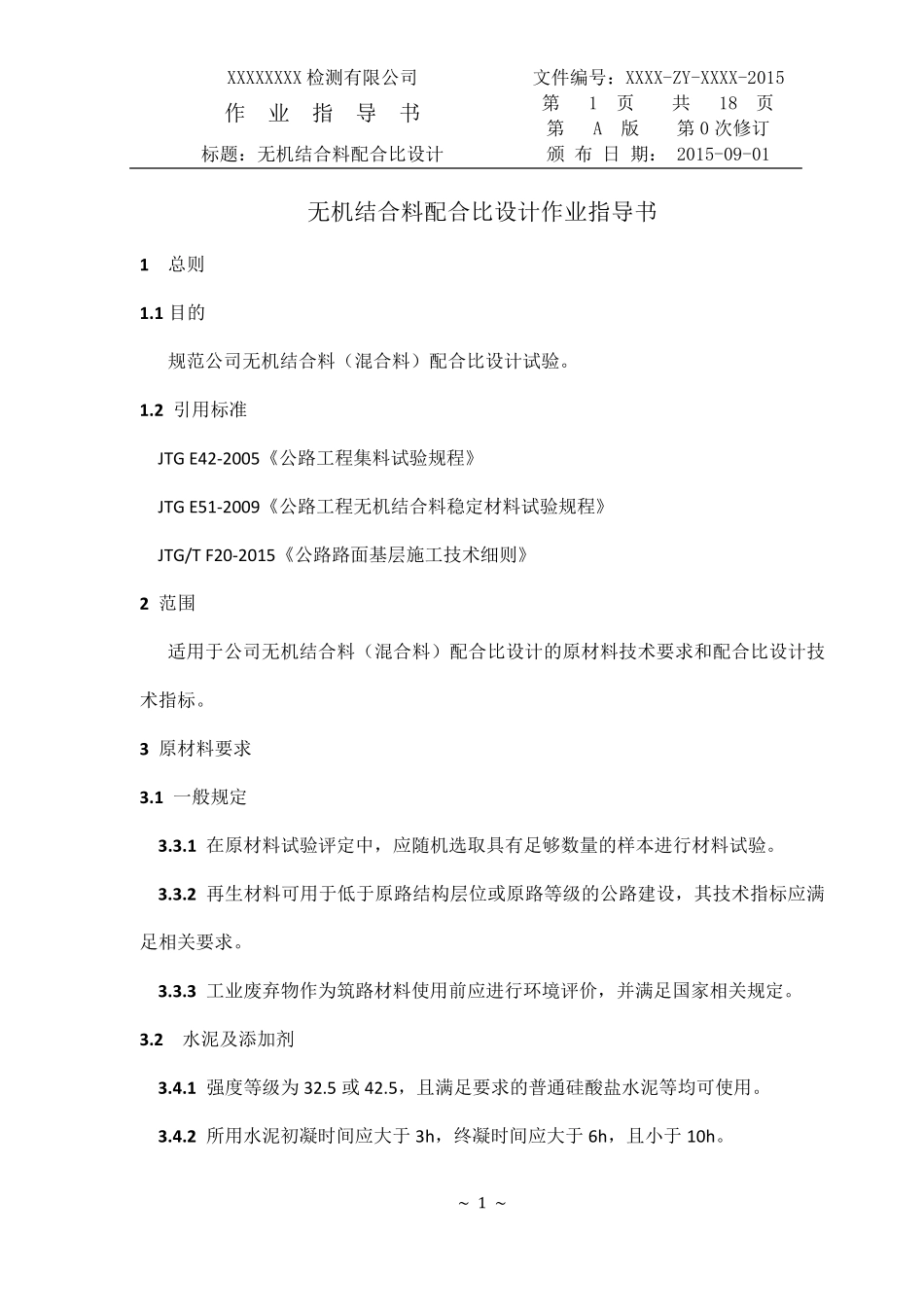

~ 1 ~ XXXXXXXX 检测有限公司 文件编号：XXXX-ZY-XXXX-2015 作 业 指 导 书 第 1 页 共 18 页 第 A 版 第0 次修订 标题：无机结合料配合比设计 颁 布 日 期： 2015-09-01 无机结合料配合比设计作业指导书 1 总则 1.1 目的 规范公司无机结合料（混合料）配合比设计试验。 1.2 引用标准 JTG E42-2005《公路工程集料试验规程》 JTG E51-2009《公路工程无机结合料稳定材料试验规程》 JTG/T F20-2015《公路路面基层施工技术细则》 2 范围 适用于公司无机结合料（混合料）配合比设计的原材料技术要求和配合比设计技术指标。 3 原材料要求 3.1 一般规定 3.3.1 在原材料试验评定中，应随机选取具有足够数量的样本进行材料试验。 3.3.2 再生材料可用于低于原路结构层位或原路等级的公路建设，其技术指标应满足相关要求。 3.3.3 工业废弃物作为筑路材料使用前应进行环境评价，并满足国家相关规定。 3.2 水泥及添加剂 3.4.1 强度等级为 32.5 或 42.5，且满足要求的普通硅酸盐水泥等均可使用。 3.4.2 所用水泥初凝时间应大于 3h，终凝时间应大于 6h，且小于 10h。 ~ 2 ~ XXXXXXXX 检测有限公司 文件编号：XXXX-ZY-XXXX-2015 作 业 指 导 书 第 2 页 共 18 页 第 A 版 第0 次修订 标题：无机结合料配合比设计 颁 布 日 期： 2015-09-01 3.4.3 在水泥稳定材料中掺加缓凝剂或早强剂时，应对混合料进行试验验证。缓凝 剂和早强剂的技术要求应符合现行《公路水泥混凝土路面施工技术细则》 （JT G/T F30）的规定。 3.3 石灰 3.3.1 石灰技术要求应符合表3.3.1-1 和表3.3.1-2 的规定。 表3.3.1-1 生石灰技术要求 指 标 钙质生石灰 镁质生石灰 试验方法 Ⅰ Ⅱ Ⅲ Ⅰ Ⅱ Ⅲ 有效氧化钙加氧化镁含量（%） ≥85 ≥80 ≥70 ≥80 ≥75 ≥65 T 0813 未消化残渣含量（%） ≤7 ≤11 ≤17 ≤10 ≤14 ≤20 T 0815 钙镁石灰的分类界限，氧化镁含量（%） ≤5 ＞5 T 0812 表3.3.1-2 指 标 钙质消石灰 镁质消石灰 试验方法 Ⅰ Ⅱ Ⅲ Ⅰ Ⅱ Ⅲ 有效氧化钙加氧化镁含量（%） ≥65 ≥60 ≥55 ≥60 ≥55 ≥50 T 0813 含水率（%） ≤4 ≤4 ≤4 ≤4 ≤4 ≤4 T 0801 细度 0.60mm 方孔筛的筛余（%） 0 ≤1 ≤1 0 ≤1 ≤1 T 0814 0.15mm 方孔筛的筛余（%） ≤13 ≤20 — ≤13 ≤20 — T 0...
