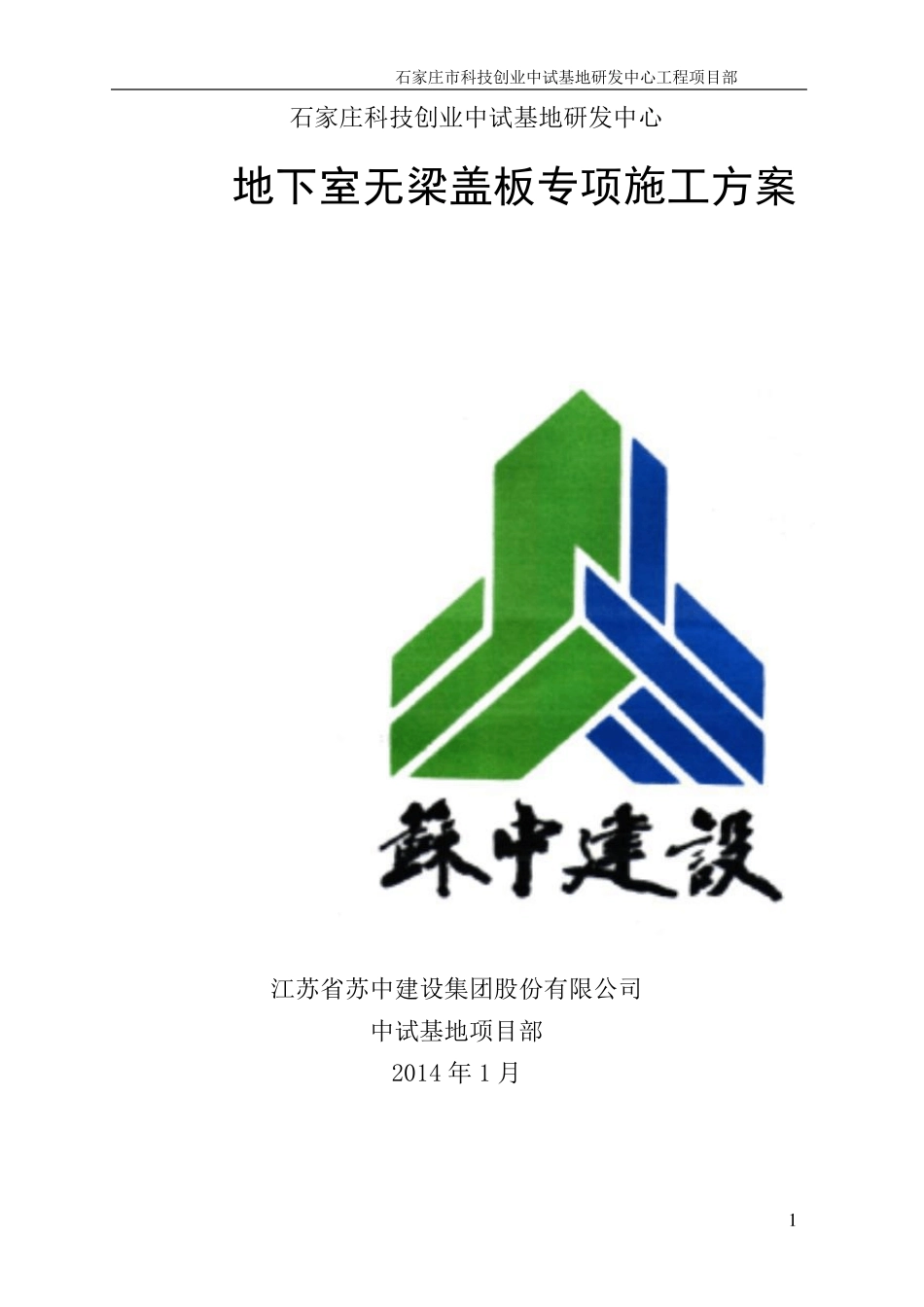

石家庄市科技创业中试基地研发中心工程项目部 1 石家庄科技创业中试基地研发中心 地下室无梁盖板专项施工方案 编制人： 审核人： 审批人： 江苏省苏中建设集团股份有限公司 中试基地项目部 2014 年 1 月 石 家 庄 市 科 技 创 业 中 试 基 地 研 发 中 心 工 程 项 目 部 2 地 下 车 库 负 一 层 无 梁 盖 板 施 工 方 案 一 、 工 程 概 况 1.本 工 程 地 下 二 层 ,负 一 层 为 无 梁 楼 盖 ， 顶 板 板 厚 450， 砼 等 级 为 C30P6， 钢 筋 型号 与 间 距 按 设 计 要 求 进 行 设 置 ， 框 架 柱 混 凝 土 强 度 等 级 为C30， 扶 壁 柱 混 凝 土 强 度 等级 同 所 在 外 墙C30P8,层 高 3.55 米 。 2.本 工 程 分 两 个 流 水 段 施 工 ， 以 E~F 轴 间 接 近 F 轴 三 分 之 一 处 划 分 ， 即 A~E 轴 为第 一 施 工 段 ， F~N 轴 为 第 二 施 工 段 。 二 、 钢 筋 工 程 1、 工 艺 流 程 ： Vv 钢 筋 绑 扎 流 程 ： 钢 筋 直 螺 纹 连 接 2、 墙 柱 钢 筋 绑 扎 ： 1)在 底 板 混 凝 土 上 弹 出 墙 身 及 洞 口 位 置 线 ， 再 次 校 正 预 埋 插 筋 ， 如 有 位 移 时 ， 按与 设 计 洽 商 要 求 认 真 处 理。 墙 模板 采用“跳间 支模”， 以 利于钢 筋 施 工 。 2)先绑2～4 根竖筋 ， 并画好横筋 分 档标志， 然后在 下 部 及 齐胸处 绑 两 根横筋 定位 ，并画好竖筋 分 档标志。 一 般情况 横筋 在 外 ， 竖筋 在 里， 所 以 先绑 竖筋 后绑 横筋 。 横竖筋 的间 距 及 位 置 应符合 设 计 要 求 。 3)墙 筋 为 双 向 受 力 钢 筋 ， 所 有 钢 筋 交 叉 点 应逐 点 绑 扎 ， 其 塔 接 长 度 及 位 置 要 符合设 计 图 纸 及 施 工 规 范 的要 求 。 4)墙 体 纵 向 钢 筋 间 距 控 制 采用纵 向 “梯 型 骨 架 定位 筋 ”， 以 固 定钢 筋 间 距 ， 梯 型骨 架 定位 筋 间 距 1000mm， 焊 接 梯 型 骨 架 筋 的钢 筋 规 格 同 墙 纵 向 钢 筋 规 格 ，梯 型 骨 架 定钢 筋 材 料 准 备 设 ...
