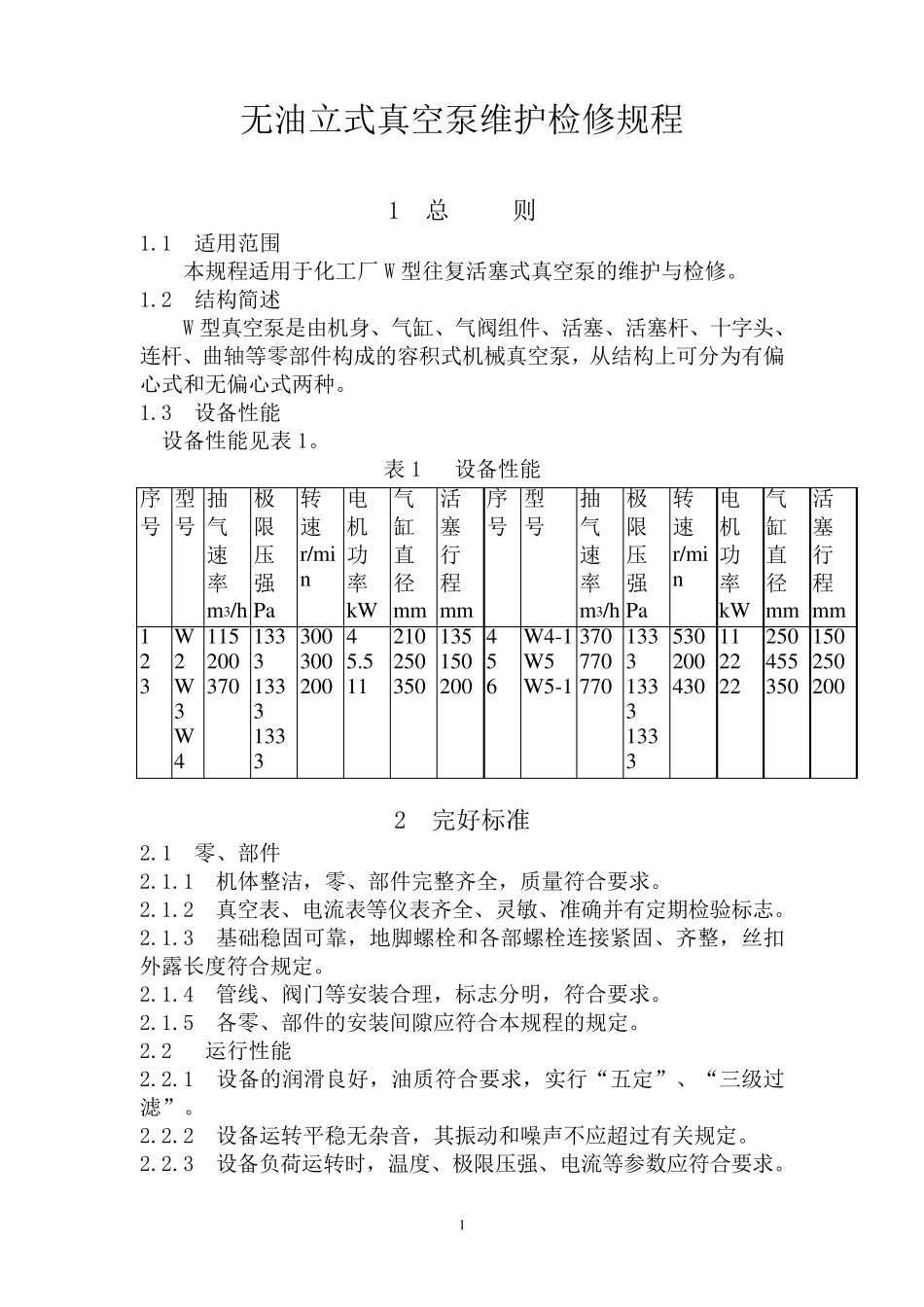

无油立式真空泵维护检修规程

1 无 油 立 式 真 空 泵 维 护 检 修 规 程 1 总 则 1.1 适 用 范 围 本 规 程 适 用 于 化 工 厂 W 型 往 复 活 塞 式 真 空 泵 的 维 护 与 检 修 。 1.2 结 构 简 述 W 型 真 空 泵 是 由 机 身 、 气 缸 、 气 阀 组 件 、 活 塞 、 活 塞 杆 、 十 字 头 、连 杆 、 曲 轴 等 零 部 件 构 成 的 容 积 式 机 械 真 空 泵 ， 从 结 构 上 可 分 为 有 偏心 式 和 无 偏 心 式 两 种 。 1.3 设 备 性 能 设 备 性 能 见 表 1。 表 1 设 备 性 能 序 号 型 号 抽气 速率 m3/h 极限 压强 Pa 转速 r/min 电机 功率 kW 气缸 直径 mm 活塞 行程 mm 序 号 型 号 抽气 速率 m3/h 极限 压强 Pa 转速 r/min 电机 功率 kW 气缸 直径 mm 活塞 行程 mm 1 2 3 W2 W3 W4 115 200 370 1333 1333 1333 300 300 200 4 5.5 11 210 250 350 135 150 200 4 5 6 W4-1 W5 W5-1 370 770 770 1333 1333 1333 530 200 430 11 22 22 250 455 350 150 250 200 2 完 好 标 准 2.1 零 、 部 件 2.1.1 机 体 整 洁 ， 零 、 部 件 完 整 齐 全 ， 质 量 符 合 要 求 。 2.1.2 真 空 表 、 电 流 表 等 仪 表 齐 全 、 灵 敏 、 准 确 并 有 定 期 检 验 标 志 。 2.1.3 基 础 稳 固 可 靠 ， 地 脚 螺 栓 和 各 部 螺 栓 连 接紧固 、 齐 整 ， 丝扣外露长度符 合 规 定 。 2.1.4 管线、 阀 门等 安装合 理， 标 志 分 明， 符 合 要 求 。 2.1.5 各 零 、 部 件 的 安装间隙应符 合 本 规 程 的 规 定 。 2.2 运行 性 能 2.2.1 设 备 的 润滑良好 ， 油 质 符 合 要 求 ， 实行 “五定 ”、 “三级过滤”。 2.2.2 设 备 运转 平稳 无 杂音 ， 其 振 动 和 噪 声 不 应超 过有 关 规 定 。 2.2.3 设 备 负 荷 运转 时 ， 温 度、 极 限 压 强 、 电 流 等 参 数 应符 合 要 求 。 2 2.2.4 冷 却 循 环 系 统 应 保 持 畅 通 。 2.3 技 术 资 料 2.3.1 设 备 档 案 齐 全 ， 数 据 准 确 可 靠 。...
