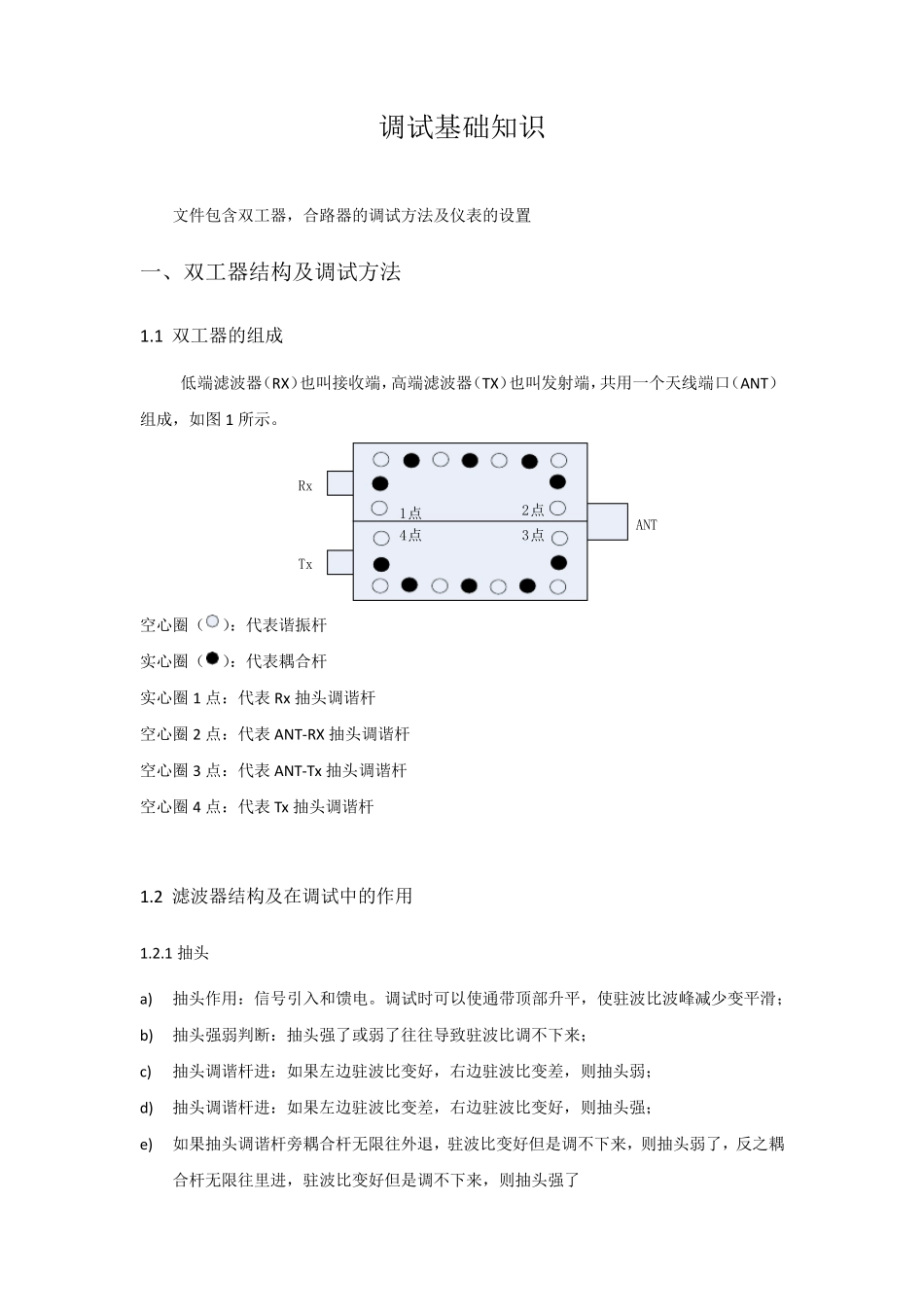

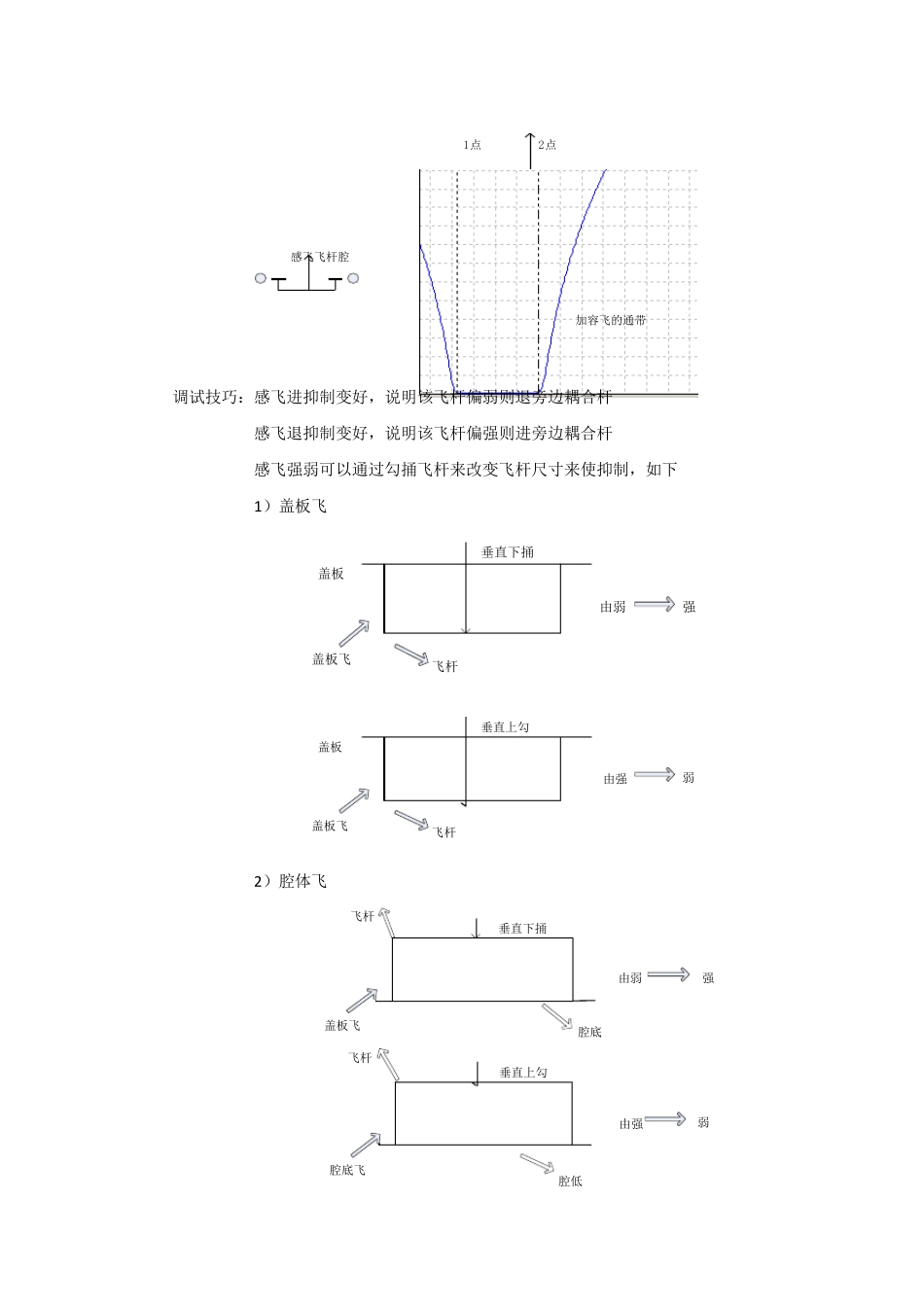

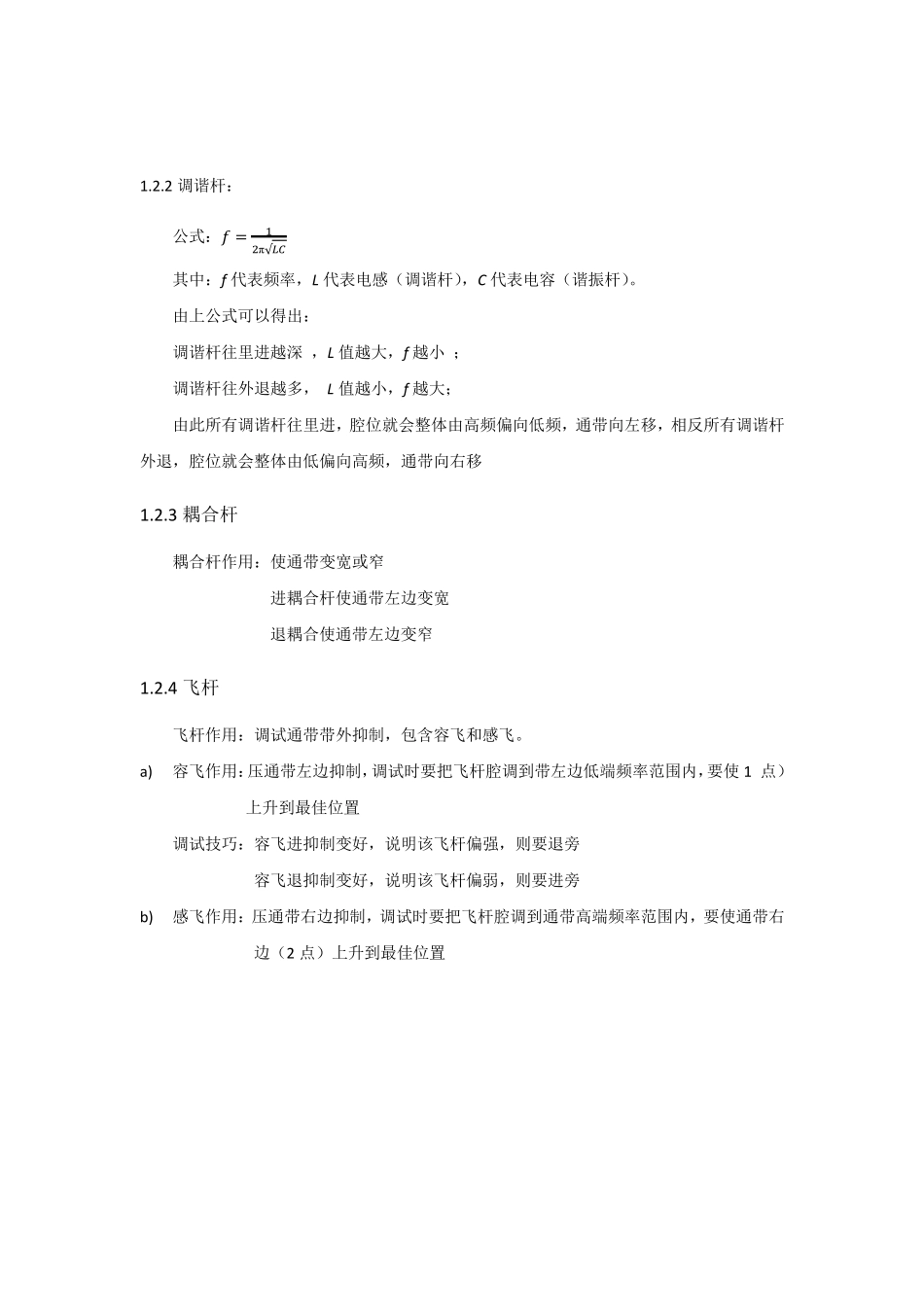

调试基础知识 文件包含双工器，合路器的调试方法及仪表的设置 一、双工器结构及调试方法 1.1 双工器的组成 低端滤波器（RX）也叫接收端，高端滤波器（TX）也叫发射端，共用一个天线端口（ANT）组成，如图 1 所示。 1点2点3点4点RxTxANT 空心圈（）：代表谐振杆 实心圈（）：代表耦合杆 实心圈 1 点：代表Rx 抽头调谐杆 空心圈 2 点：代表ANT-RX 抽头调谐杆 空心圈 3 点：代表ANT-Tx 抽头调谐杆 空心圈 4 点：代表Tx 抽头调谐杆 1.2 滤波器结构及在调试中的作用 1.2.1 抽头 a) 抽头作用：信号引入和馈电。调试时可以使通带顶部升平，使驻波比波峰减少变平滑； b) 抽头强弱判断：抽头强了或弱了往往导致驻波比调不下来； c) 抽头调谐杆进：如果左边驻波比变好，右边驻波比变差，则抽头弱； d) 抽头调谐杆进：如果左边驻波比变差，右边驻波比变好，则抽头强； e) 如果抽头调谐杆旁耦合杆无限往外退，驻波比变好但是调不下来，则抽头弱了，反之耦合杆无限往里进，驻波比变好但是调不下来，则抽头强了 1.2.2 调谐杆： 公式：ᵅ =12π√ᵃᵃ 其中：f代表频率，L 代表电感（调谐杆），C 代表电容（谐振杆）。 由上公式可以得出： 调谐杆往里进越深 ，L 值越大，f越小 ； 调谐杆往外退越多， L 值越小，f越大； 由此所有调谐杆往里进，腔位就会整体由高频偏向低频，通带向左移，相反所有调谐杆外退，腔位就会整体由低偏向高频，通带向右移 1.2.3 耦合杆 耦合杆作用：使通带变宽或窄 进耦合杆使通带左边变宽 退耦合使通带左边变窄 1.2.4 飞杆 飞杆作用：调试通带带外抑制，包含容飞和感飞。 a) 容飞作用：压通带左边抑制，调试时要把飞杆腔调到带左边低端频率范围内，要使 1 点） 上升到最佳位置 调试技巧：容飞进抑制变好，说明该飞杆偏强，则要退旁 容飞退抑制变好，说明该飞杆偏弱，则要进旁 b) 感飞作用：压通带右边抑制，调试时要把飞杆腔调到通带高端频率范围内，要使通带右 边（2 点）上升到最佳位置 2点1点加容飞的通带感飞飞杆腔 调试技巧：感飞进抑制变好，说明该飞杆偏弱则退旁边耦合杆 感飞退抑制变好，说明该飞杆偏强则进旁边耦合杆 感飞强弱可以通过勾捅飞杆来改变飞杆尺寸来使抑制，如下 1）盖板飞 垂直下捅由弱强盖板飞杆盖板飞 垂直上勾由强弱盖板飞杆盖板飞 2）腔体飞 垂直下捅由弱强腔底飞杆盖板飞 垂直上勾由强弱腔低飞杆腔底飞 d) 对称飞作用...
