无线信号发射器的简单制作

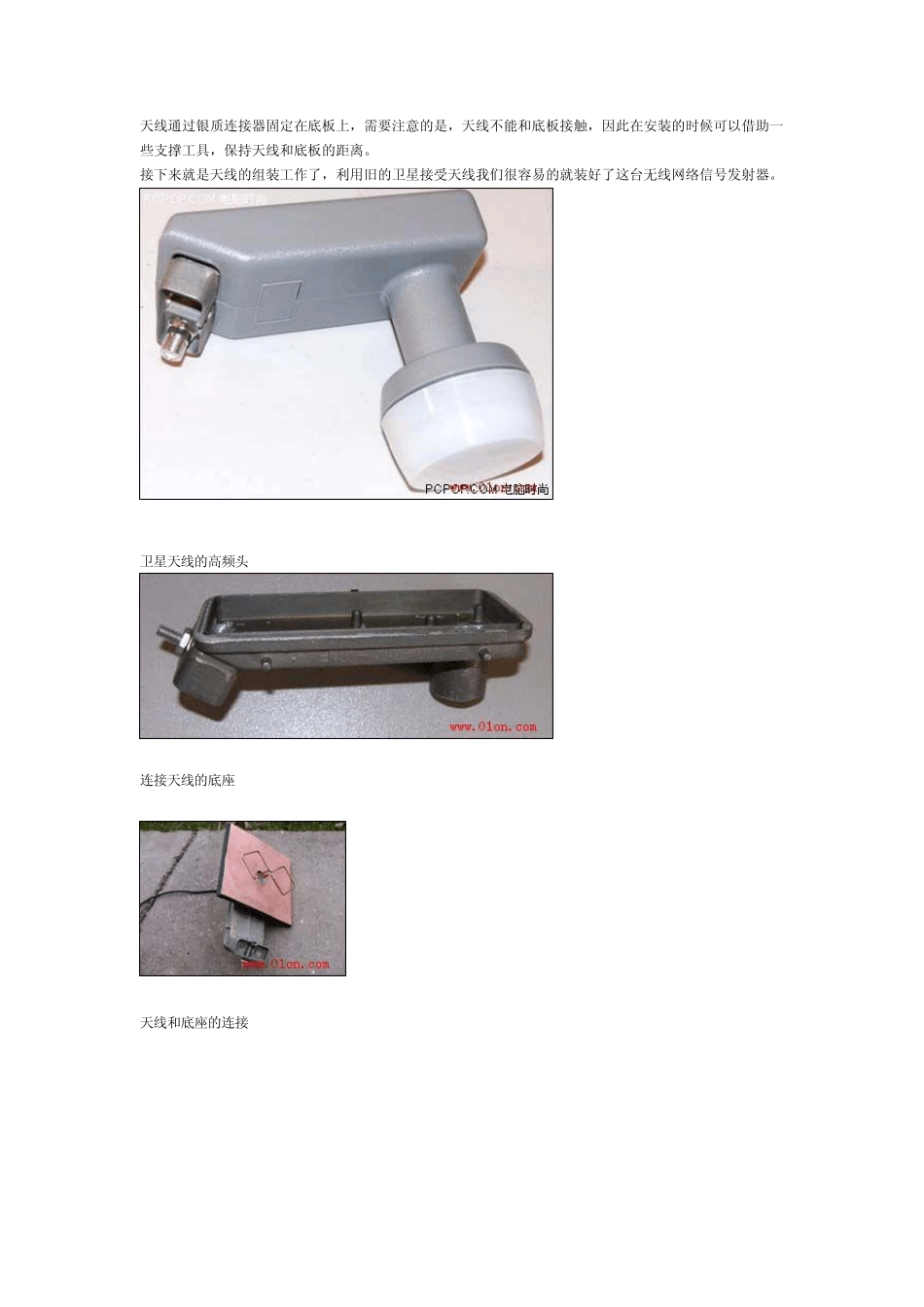

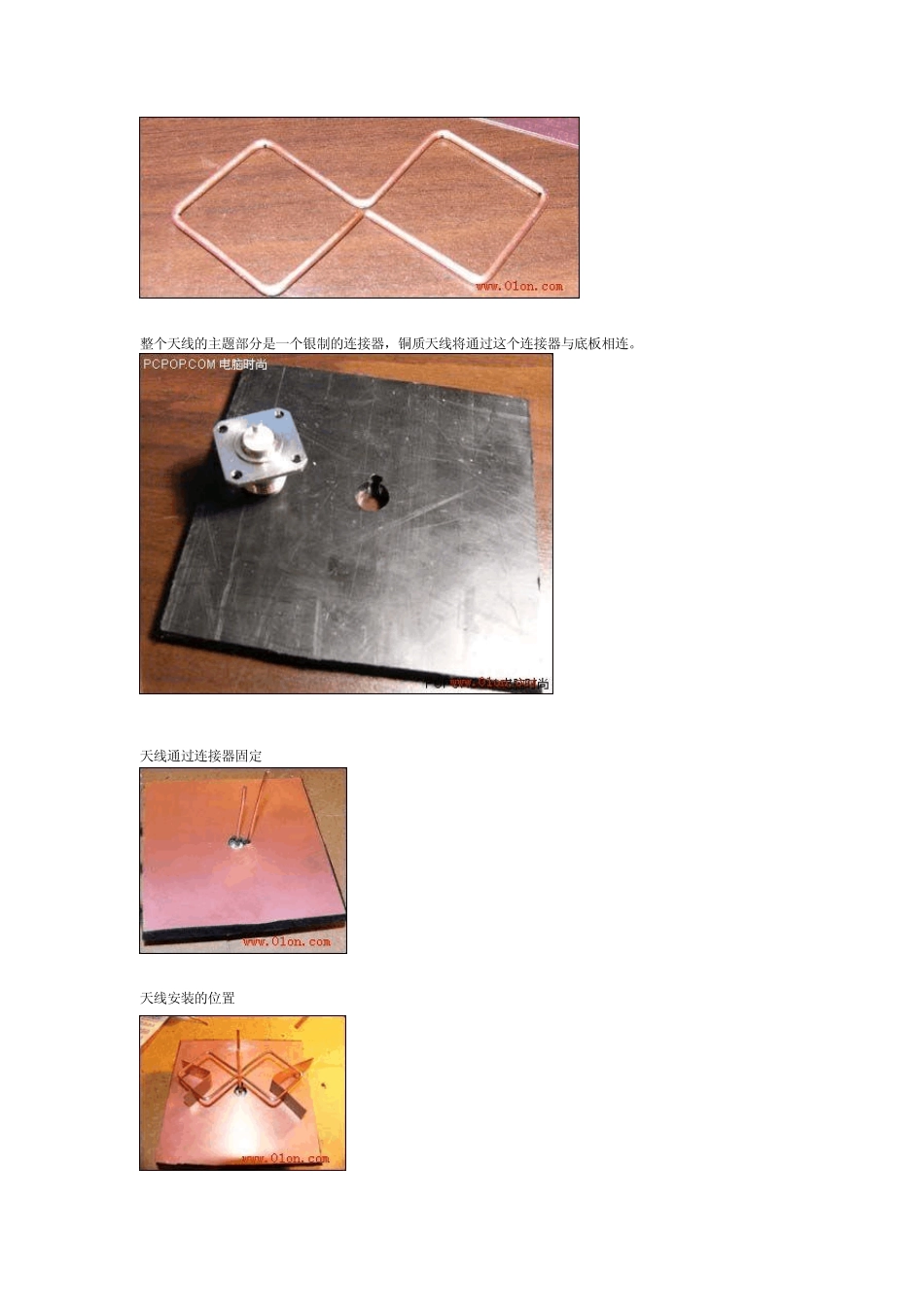

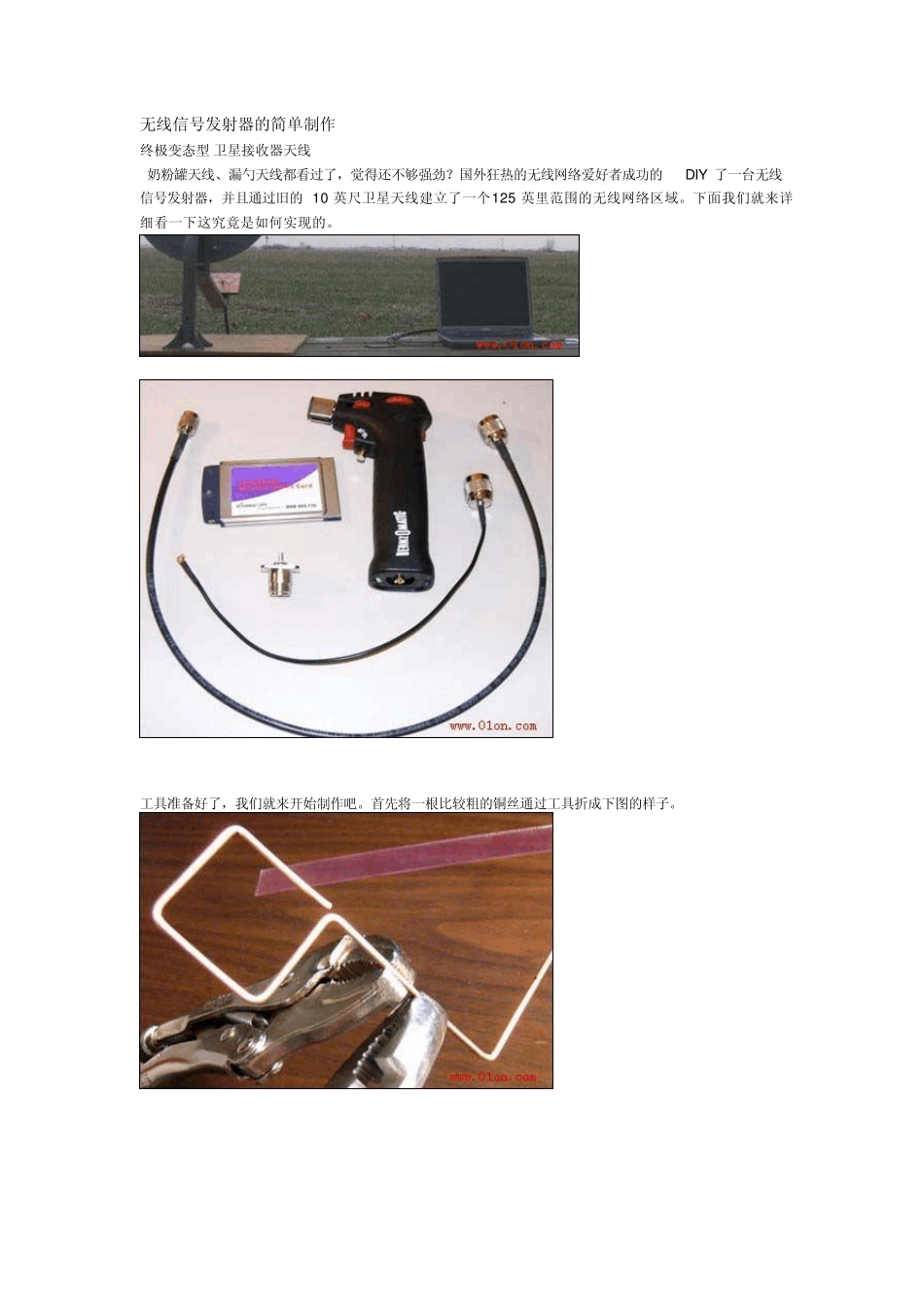

无线信号发射器的简单制作 终极变态型 卫星接收器天线 奶粉罐天线、漏勺天线都看过了，觉得还不够强劲？国外狂热的无线网络爱好者成功的DIY了一台无线信号发射器，并且通过旧的10 英尺卫星天线建立了一个125 英里范围的无线网络区域。下面我们就来详细看一下这究竟是如何实现的。 工具准备好了，我们就来开始制作吧。首先将一根比较粗的铜丝通过工具折成下图的样子。 整个天线的主题部分是一个银制的连接器，铜质天线将通过这个连接器与底板相连。 天线通过连接器固定 天线安装的位置 天线通过银质连接器固定在底板上，需要注意的是，天线不能和底板接触，因此在安装的时候可以借助一些支撑工具，保持天线和底板的距离。 接下来就是天线的组装工作了，利用旧的卫星接受天线我们很容易的就装好了这台无线网络信号发射器。 卫星天线的高频头 连接天线的底座 天线和底座的连接 最终成品 从上面的图片我们可以看到，当摆放在水平面上的时候，接收器的盆与水平成了大概45 度的角度，而与接收器的盆平行的天线也和地面成了45 度。 对于 DIY 的成果，我们也做了简单的测试，请看下图。 从测试软件中看，CH6 的信号发涞阍赥ow n B，距离测试点英里；CH5 的信号发射点在Town A，距离测试点2.4 英里；而在CH1 的两个AP 桥接自Town A 和距离发射点2.6 英里的Tow n C。可以看到，自制的无线信号发射器覆盖范围还是很广的。 更多 AP 测试 安装在车上，便于移动 小结： 虽然现在DIY 之风流行，不过这个变态型的无线信号发射器的制作对于一般用户稍显难了一些，并且对制作者网络和动手能力要求较高，而最后部分的的测试，更是普通用户无法完成的，同时如此大面积的无线网络覆盖在安全性方面也存在一些问题，不过这种 DIY 的精神还是只等推崇的，试想一下，今后在广袤的田野上使用笔记本通过无线网络聊天的情景是多么的惬意。 还有其它的天线： 2.4G 无线网卡天线馈源 易拉罐天线: 铁锅天线: 烤盘做的抛物面天线，增益 8 d b 全文总结： 科技是不断不发展的，而我们DIY的精神更是永无止境。多么强大的天线，都有它鞕长莫及的距离，而人的思想却是无边界的。看了以上这三个由浅到深的天线DIY 案例，您觉得如何呢？欢迎大家展开热烈的讨论。
