电脑桌面
添加小米粒文库到电脑桌面
安装后可以在桌面快捷访问

尼龙6企业标准

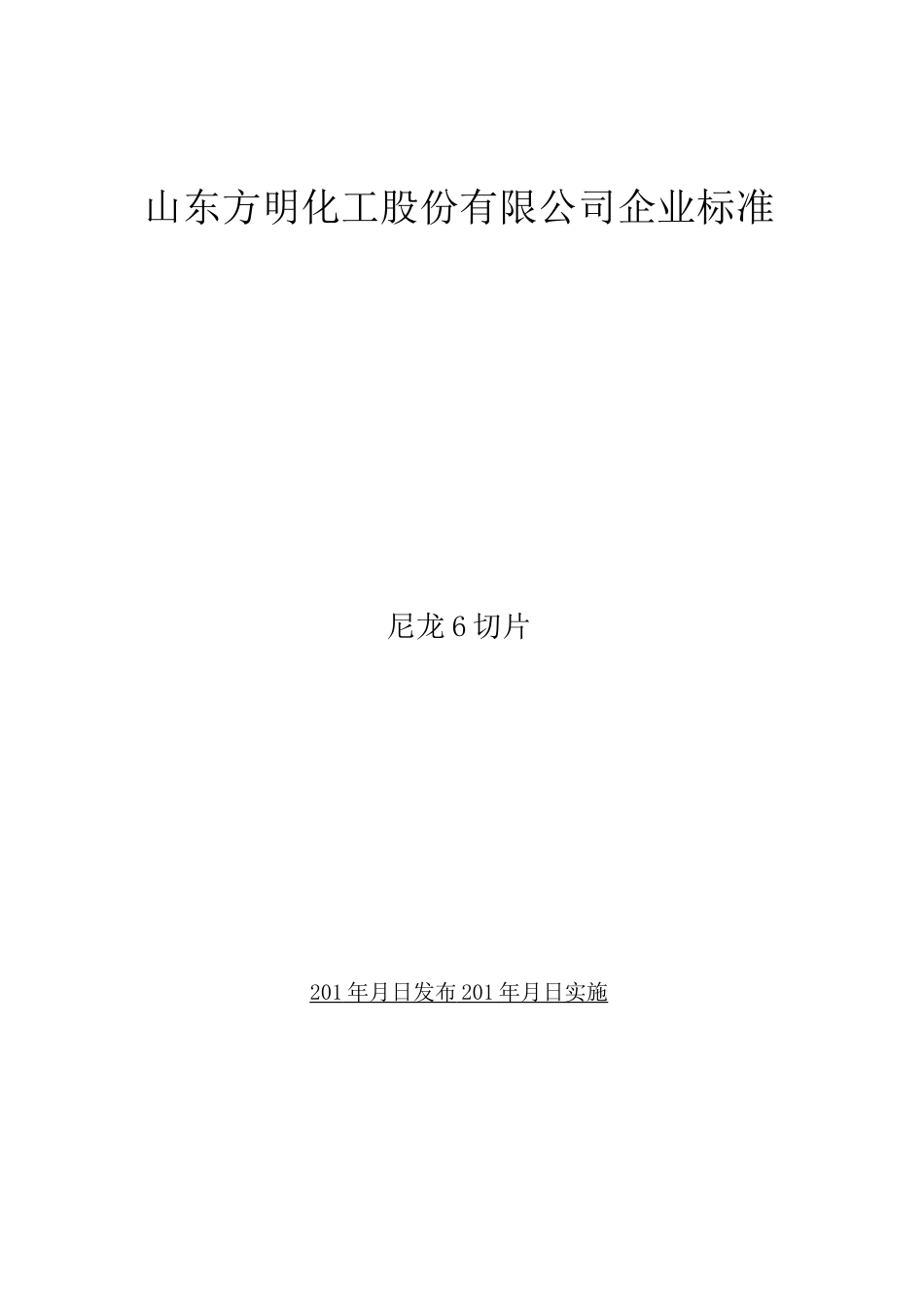

尼龙6企业标准_第1页
1/10

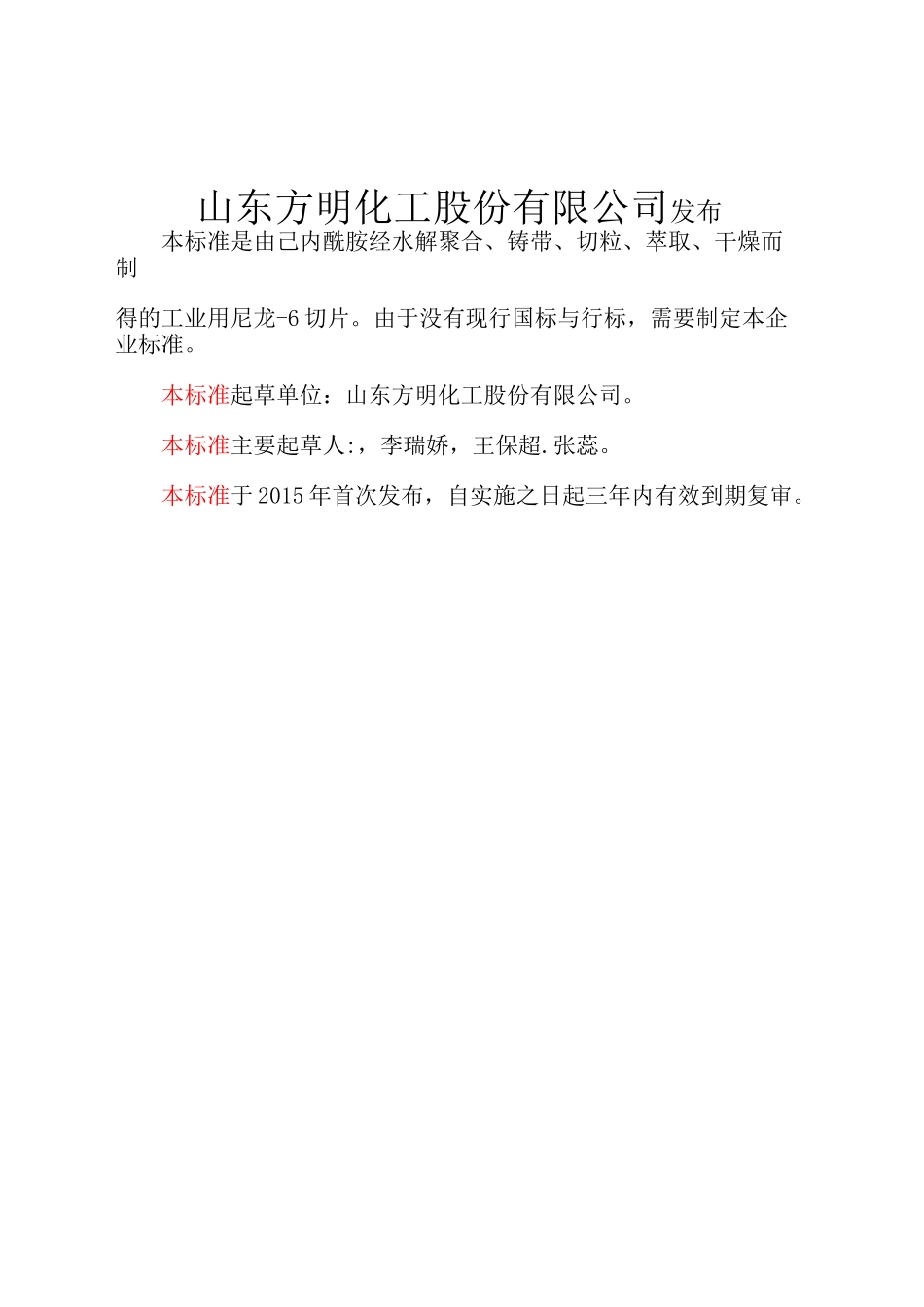

尼龙6企业标准_第2页
2/10

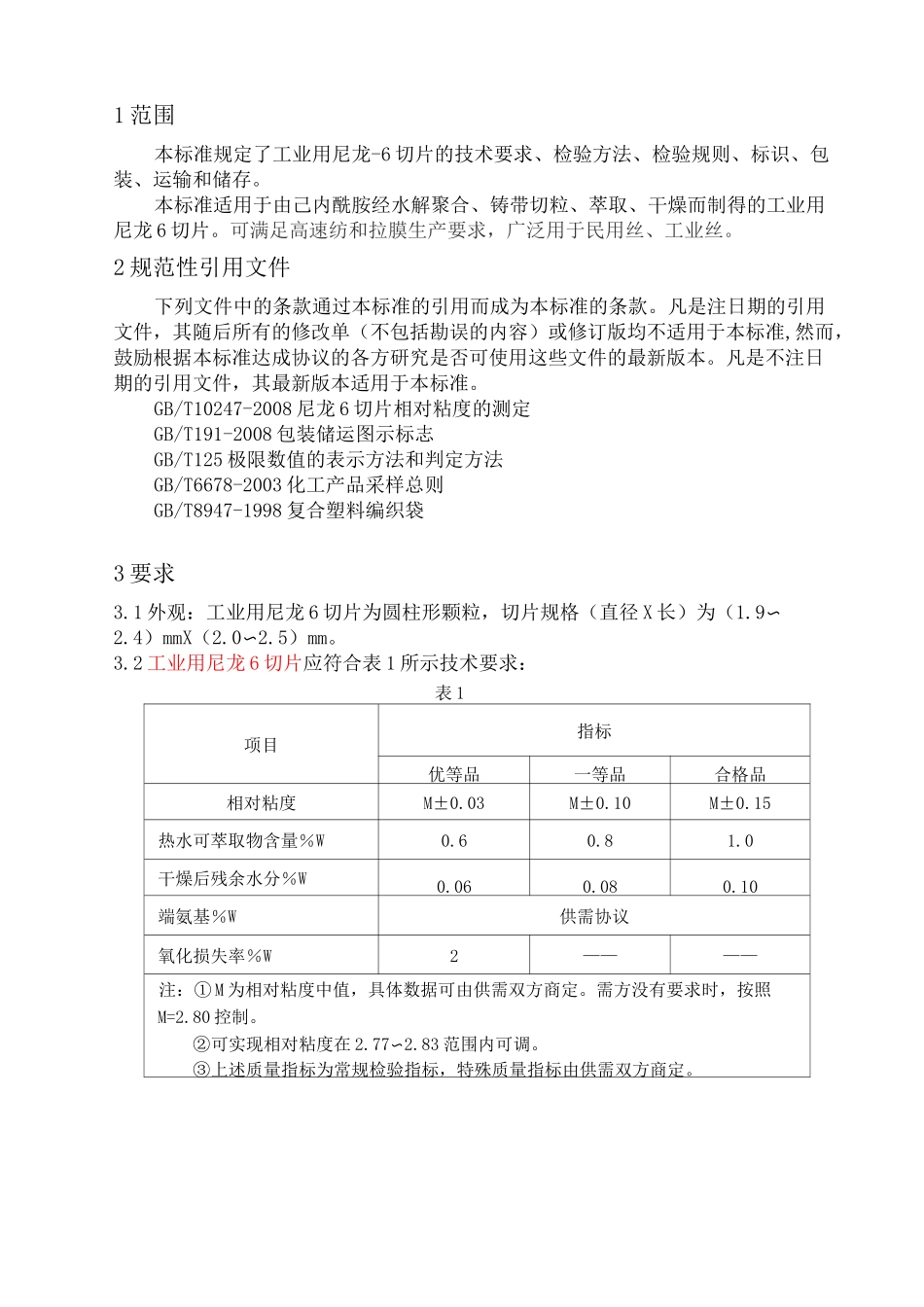

尼龙6企业标准_第3页
3/10
山东方明化工股份有限公司企业标准尼龙 6 切片201 年月日发布 201 年月日实施 山东方明化工股份有限公司发布本标准是由己内酰胺经水解聚合、铸带、切粒、萃取、干燥而制得的工业用尼龙-6 切片。由于没有现行国标与行标,需要制定本企业标准。本标准起草单位:山东方明化工股份有限公司。本标准主要起草人:,李瑞娇,王保超.张蕊。本标准于 2015 年首次发布,自实施之日起三年内有效到期复审。1 范围本标准规定了工业用尼龙-6 切片的技术要求、检验方法、检验规则、标识、包装、运输和储存。本标准适用于由己内酰胺经水解聚合、铸带切粒、萃取、干燥而制得的工业用尼龙 6 切片。可满足高速纺和拉膜生产要求,广泛用于民用丝、工业丝。2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。GB/T10247-2008 尼龙 6 切片相对粘度的测定GB/T191-2008 包装储运图示标志GB/T125 极限数值的表示方法和判定方法GB/T6678-2003 化工产品采样总则GB/T8947-1998 复合塑料编织袋3 要求3.1 外观:工业用尼龙 6 切片为圆柱形颗粒,切片规格(直径 X 长)为(1.9〜2.4)mmX(2.0〜2.5)mm。3.2 工业用尼龙 6 切片应符合表 1 所示技术要求:表 1项目指标优等品一等品合格品相对粘度M±0.03M±0.10M±0.15热水可萃取物含量%W0.60.81.0干燥后残余水分%W0.060.080.10端氨基%W供需协议氧化损失率%W2————注:① M 为相对粘度中值,具体数据可由供需双方商定。需方没有要求时,按照M=2.80 控制。②可实现相对粘度在 2.77〜2.83 范围内可调。③上述质量指标为常规检验指标,特殊质量指标由供需双方商定。w= 皿眇 04 x100mxlOOO4 试验方法4.1 尼龙 6 切片相对粘度的测定方法4.1.1 方法提要尼龙 6 切片溶解于一定浓度浓硫酸中,然后测定在温度(25±0.1)°C 时溶液流经乌氏粘度计的时间。聚合物溶液流过时间(t)和纯溶剂流过时间(t°)的比即为相对粘度。相对nt004.1.2 试剂和溶液4.1.2.1 硫酸标准溶液:w=96±0.15%;4.1.2.2 铬酸洗液:研细的重铬酸钾 20g 溶于 40mL 水中,慢慢加入 360mL 浓硫酸;4.1.2.3 氢氧化钠标准溶液:c(NaOH)=0.5mol/L4.1.2.4 甲基红-次甲基蓝指...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

尼龙6企业标准

确认删除?
VIP
微信客服
  • 扫码咨询
会员Q群
  • 会员专属群点击这里加入QQ群
客服邮箱
回到顶部
