桥梁基础及下部构造施工方案汇总

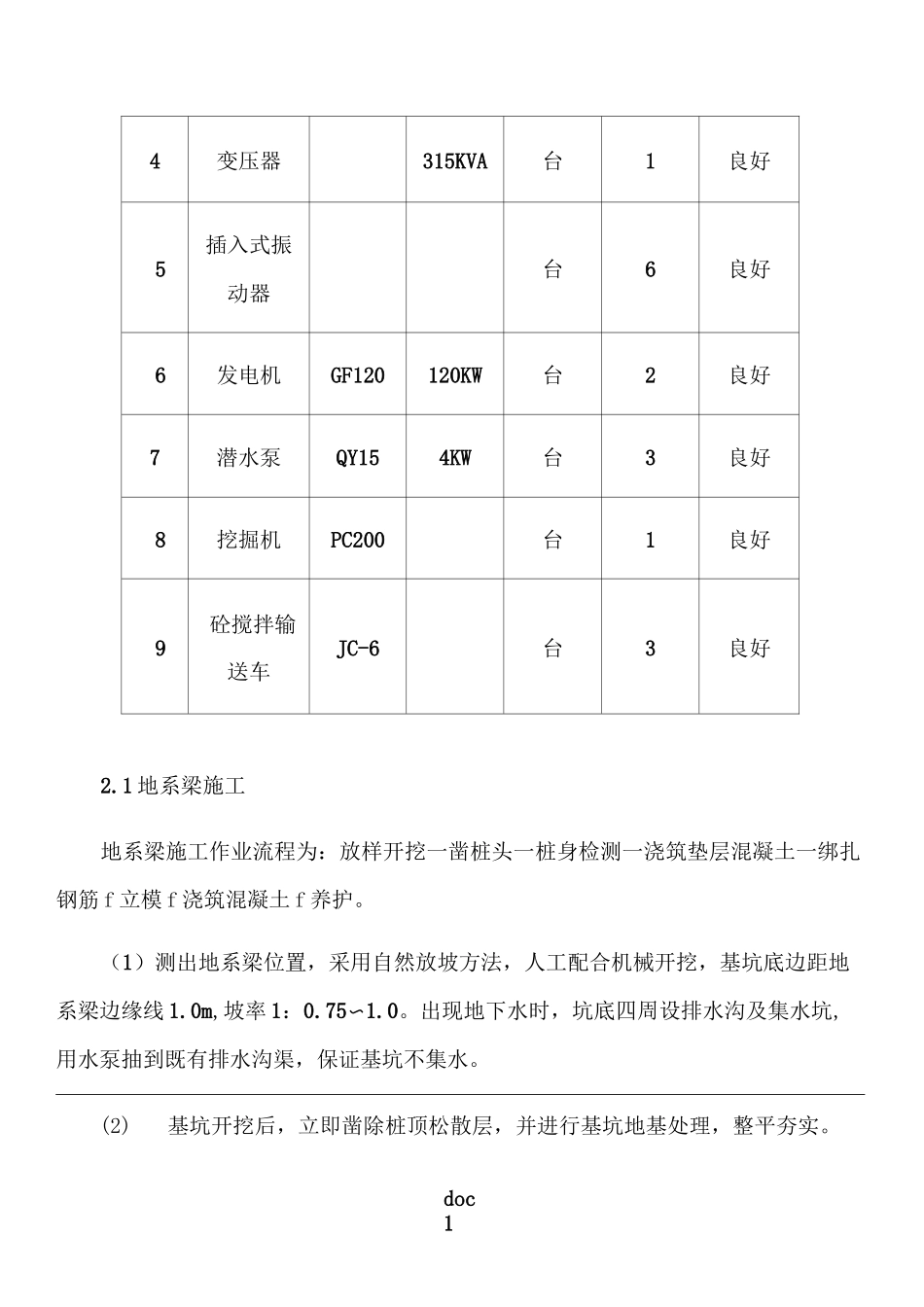

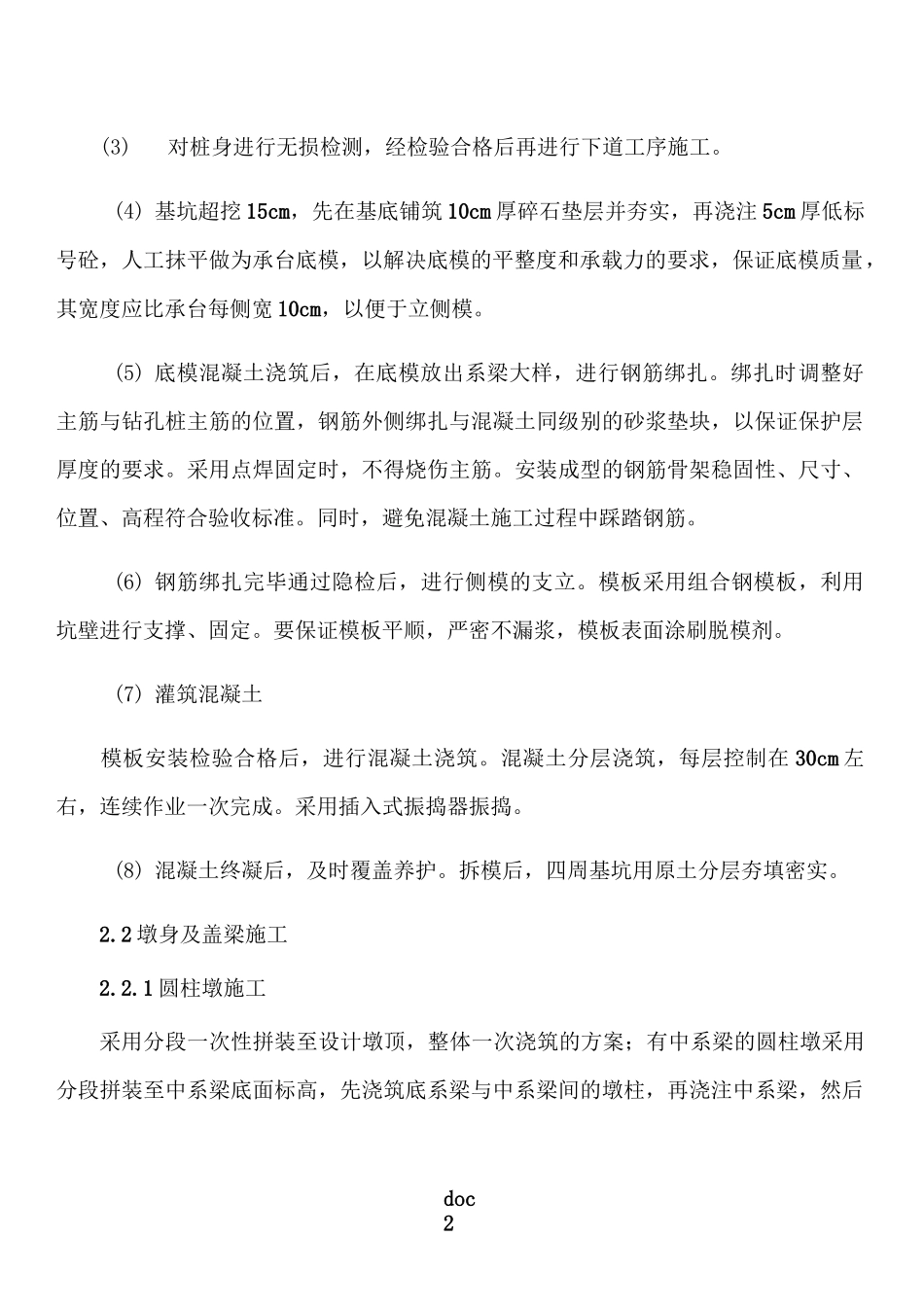

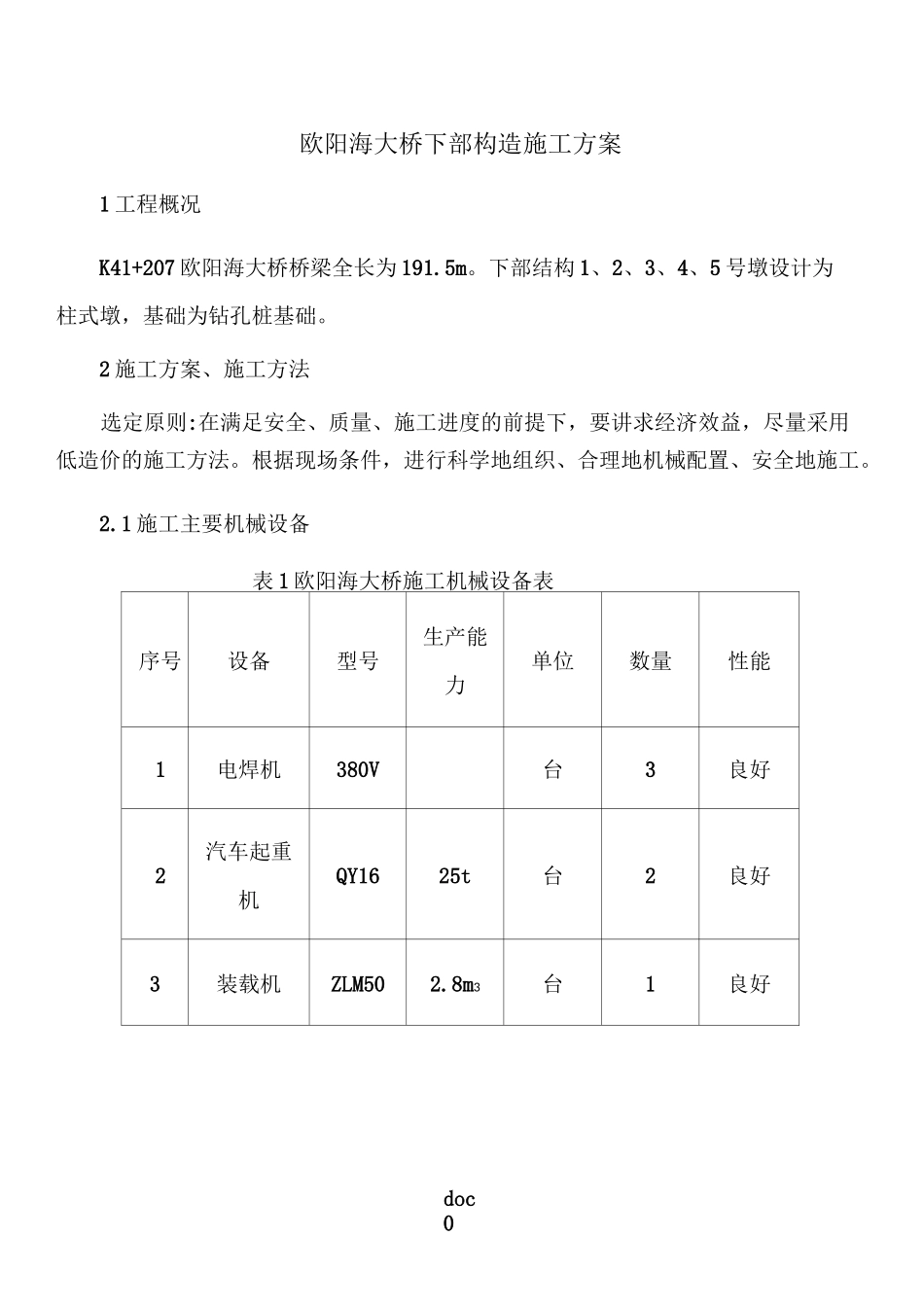

doc0欧阳海大桥下部构造施工方案1 工程概况K41+207 欧阳海大桥桥梁全长为 191.5m。下部结构 1、2、3、4、5 号墩设计为柱式墩，基础为钻孔桩基础。2 施工方案、施工方法选定原则:在满足安全、质量、施工进度的前提下，要讲求经济效益，尽量采用低造价的施工方法。根据现场条件，进行科学地组织、合理地机械配置、安全地施工。2.1 施工主要机械设备表 1 欧阳海大桥施工机械设备表序号设备型号生产能力单位数量性能1电焊机380V台3良好2汽车起重机QY1625t台2良好3装载机ZLM502.8m3台1良好doc14变压器315KVA台1良好5插入式振动器台6良好6发电机GF120120KW台2良好7潜水泵QY154KW台3良好8挖掘机PC200台1良好9砼搅拌输送车JC-6台3良好2.1 地系梁施工地系梁施工作业流程为：放样开挖一凿桩头一桩身检测一浇筑垫层混凝土一绑扎钢筋 f 立模 f 浇筑混凝土 f 养护。（1）测出地系梁位置，采用自然放坡方法，人工配合机械开挖，基坑底边距地系梁边缘线 1.0m,坡率 1：0.75〜1.0。出现地下水时，坑底四周设排水沟及集水坑,用水泵抽到既有排水沟渠，保证基坑不集水。(2)基坑开挖后，立即凿除桩顶松散层，并进行基坑地基处理，整平夯实。doc2(3)对桩身进行无损检测，经检验合格后再进行下道工序施工。(4) 基坑超挖 15cm，先在基底铺筑 10cm 厚碎石垫层并夯实，再浇注 5cm 厚低标号砼，人工抹平做为承台底模，以解决底模的平整度和承载力的要求，保证底模质量，其宽度应比承台每侧宽 10cm，以便于立侧模。(5) 底模混凝土浇筑后，在底模放出系梁大样，进行钢筋绑扎。绑扎时调整好主筋与钻孔桩主筋的位置，钢筋外侧绑扎与混凝土同级别的砂浆垫块，以保证保护层厚度的要求。采用点焊固定时，不得烧伤主筋。安装成型的钢筋骨架稳固性、尺寸、位置、高程符合验收标准。同时，避免混凝土施工过程中踩踏钢筋。(6) 钢筋绑扎完毕通过隐检后，进行侧模的支立。模板采用组合钢模板，利用坑壁进行支撑、固定。要保证模板平顺，严密不漏浆，模板表面涂刷脱模剂。(7) 灌筑混凝土模板安装检验合格后，进行混凝土浇筑。混凝土分层浇筑，每层控制在 30cm 左右，连续作业一次完成。采用插入式振捣器振捣。(8) 混凝土终凝后，及时覆盖养护。拆模后，四周基坑用原土分层夯填密实。2.2 墩身及盖梁施工2.2.1 圆柱墩施工采用分段一次性拼装至设计墩顶，整体一次浇筑的方案；有中系梁的圆柱墩采用分段拼装至中系梁底面标高，先浇筑底系梁与中系梁间的墩柱，再...
