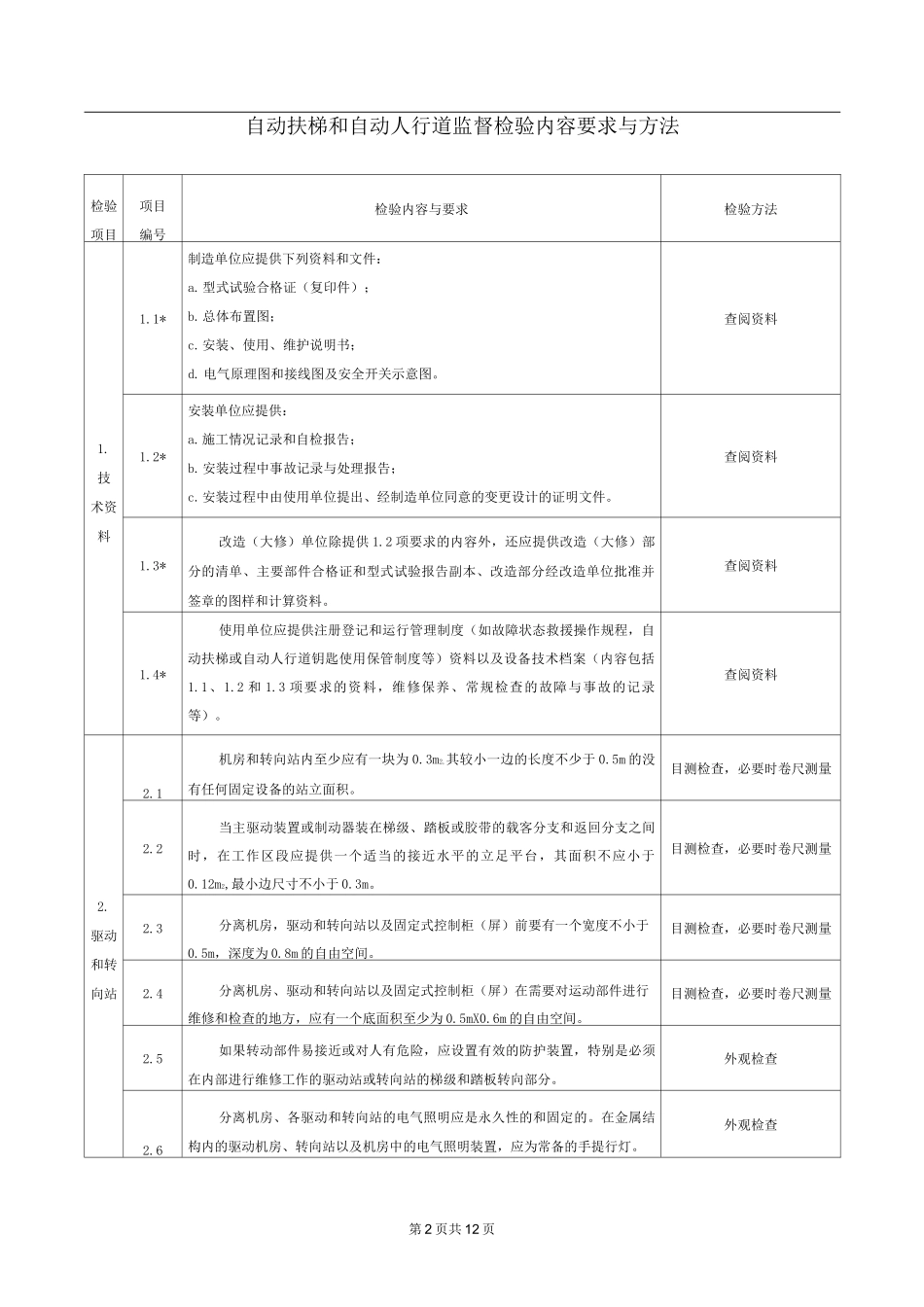

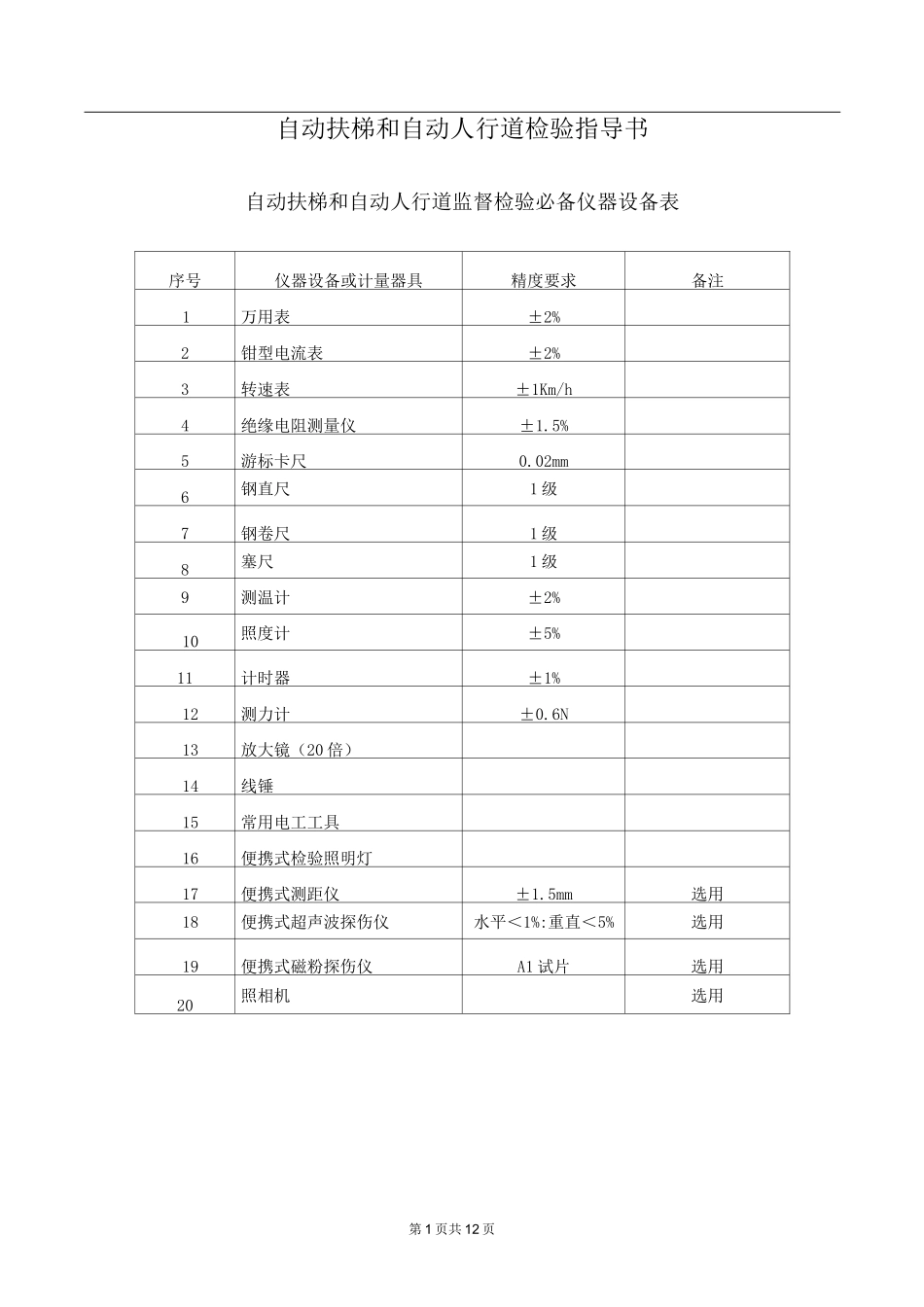

第 1 页共 12 页自动扶梯和自动人行道检验指导书自动扶梯和自动人行道监督检验必备仪器设备表序号仪器设备或计量器具精度要求备注1万用表±2%2钳型电流表±2%3转速表±1Km/h4绝缘电阻测量仪±1.5%5游标卡尺0.02mm6钢直尺1 级7钢卷尺1 级8塞尺1 级9测温计±2%10照度计±5%11计时器±1%12测力计±0.6N13放大镜(20 倍)14线锤15常用电工工具16便携式检验照明灯17便携式测距仪±1.5mm选用18便携式超声波探伤仪水平<1%:重直<5%选用19便携式磁粉探伤仪A1 试片选用20照相机选用第 2 页共 12 页自动扶梯和自动人行道监督检验内容要求与方法检验项目项目编号检验内容与要求检验方法1.技术资料1.1*制造单位应提供下列资料和文件:a.型式试验合格证(复印件);b.总体布置图;c.安装、使用、维护说明书;d. 电气原理图和接线图及安全开关示意图。查阅资料1.2*安装单位应提供:a.施工情况记录和自检报告;b.安装过程中事故记录与处理报告;c.安装过程中由使用单位提出、经制造单位同意的变更设计的证明文件。查阅资料1.3*改造(大修)单位除提供 1.2 项要求的内容外,还应提供改造(大修)部分的清单、主要部件合格证和型式试验报告副本、改造部分经改造单位批准并签章的图样和计算资料。查阅资料1.4*使用单位应提供注册登记和运行管理制度(如故障状态救援操作规程,自动扶梯或自动人行道钥匙使用保管制度等)资料以及设备技术档案(内容包括1.1、1.2 和 1.3 项要求的资料,维修保养、常规检查的故障与事故的记录等)。新增设备验收检验时仅核查运行管理制度。查阅资料2.驱动和转向站2.1机房和转向站内至少应有一块为 0.3m2,其较小一边的长度不少于 0.5m 的没有任何固定设备的站立面积。目测检查,必要时卷尺测量2.2当主驱动装置或制动器装在梯级、踏板或胶带的载客分支和返回分支之间时,在工作区段应提供一个适当的接近水平的立足平台,其面积不应小于0.12m2,最小边尺寸不小于 0.3m。目测检查,必要时卷尺测量2.3分离机房,驱动和转向站以及固定式控制柜(屏)前要有一个宽度不小于0.5m,深度为 0.8m 的自由空间。目测检查,必要时卷尺测量2.4分离机房、驱动和转向站以及固定式控制柜(屏)在需要对运动部件进行维修和检查的地方,应有一个底面积至少为 0.5mX0.6m 的自由空间。目测检查,必要时卷尺测量2.5如果转动部件易接近或对人有危险,应设置有效的防护装置,特别是必须在内部进行维修工作的驱动站或转向站的梯级和踏板...
