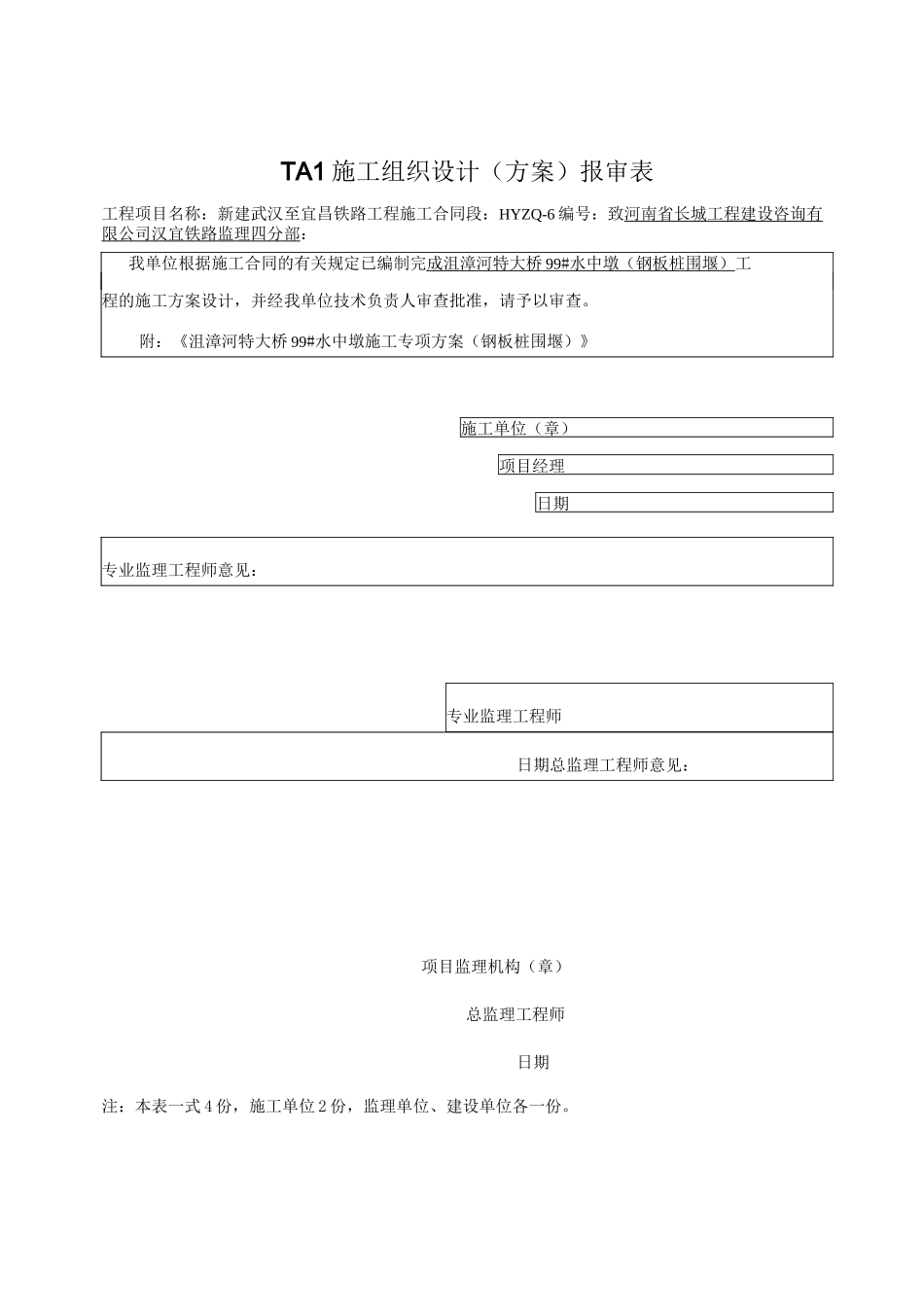

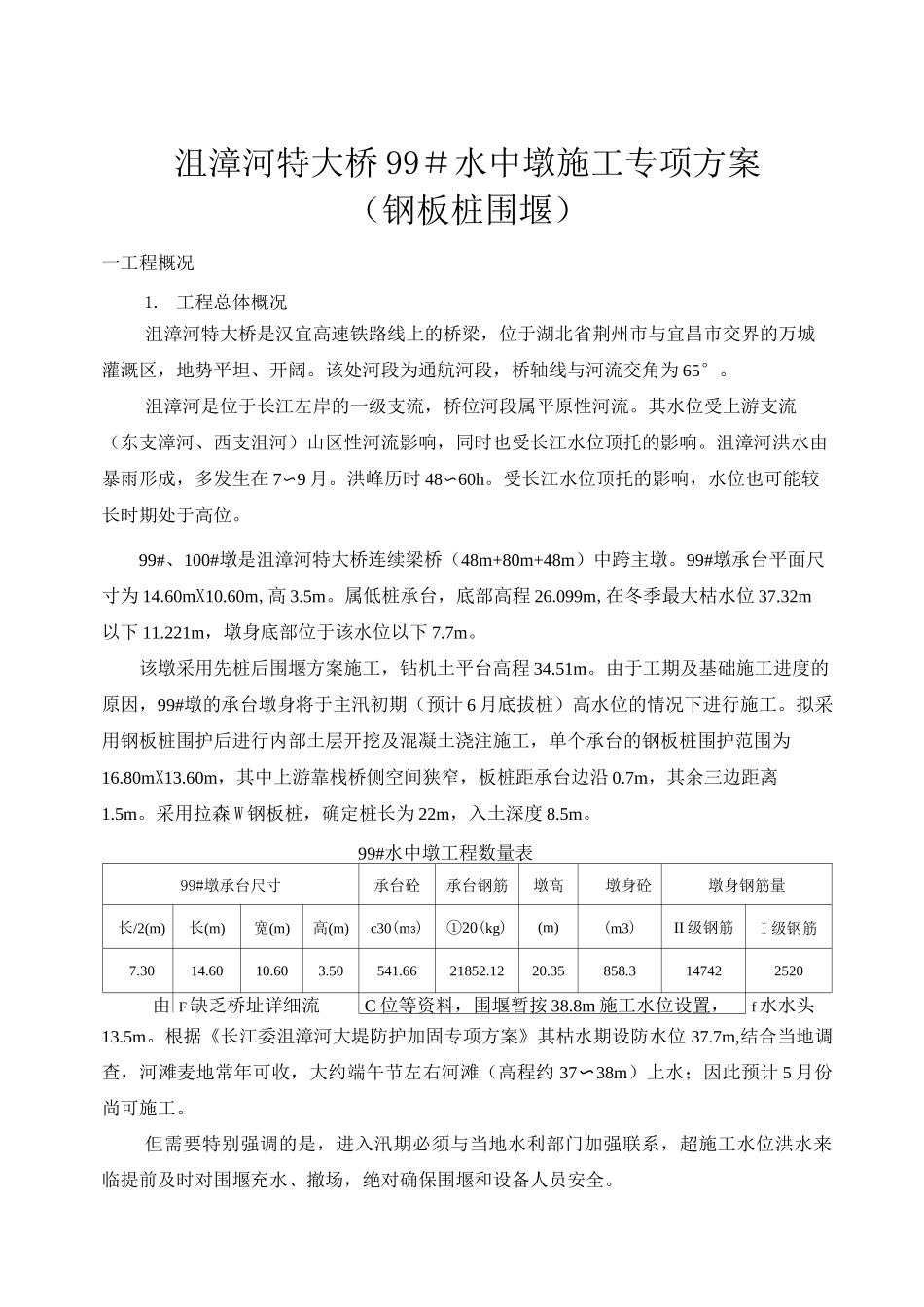

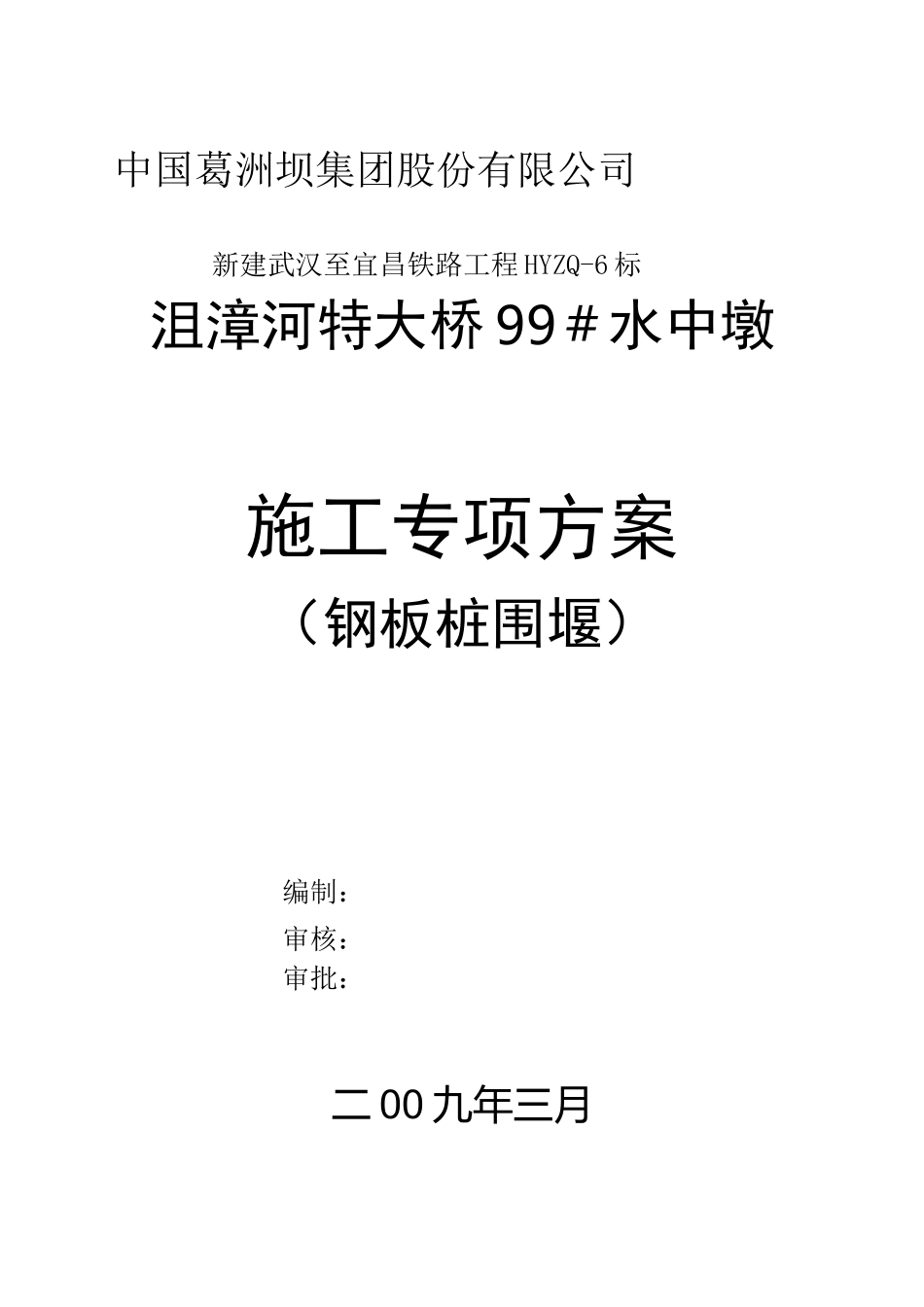

中国葛洲坝集团股份有限公司新建武汉至宜昌铁路工程 HYZQ-6 标沮漳河特大桥 99#水中墩施工专项方案(钢板桩围堰)编制:审核:审批:二 00 九年三月TA1 施工组织设计(方案)报审表工程项目名称:新建武汉至宜昌铁路工程施工合同段:HYZQ-6 编号:致河南省长城工程建设咨询有限公司汉宜铁路监理四分部:我单位根据施工合同的有关规定已编制完成沮漳河特大桥 99 # 水中墩(钢板桩围堰) 工程的施工方案设计,并经我单位技术负责人审查批准,请予以审查。附:《沮漳河特大桥 99#水中墩施工专项方案(钢板桩围堰)》施工单位(章)项目经理日期专业监理工程师意见:专业监理工程师日期总监理工程师意见:项目监理机构(章)总监理工程师日期注:本表一式 4 份,施工单位 2 份,监理单位、建设单位各一份。沮漳河特大桥 99#水中墩施工专项方案(钢板桩围堰)一工程概况1. 工程总体概况沮漳河特大桥是汉宜高速铁路线上的桥梁,位于湖北省荆州市与宜昌市交界的万城灌溉区,地势平坦、开阔。该处河段为通航河段,桥轴线与河流交角为 65°。沮漳河是位于长江左岸的一级支流,桥位河段属平原性河流。其水位受上游支流(东支漳河、西支沮河)山区性河流影响,同时也受长江水位顶托的影响。沮漳河洪水由暴雨形成,多发生在 7〜9 月。洪峰历时 48〜60h。受长江水位顶托的影响,水位也可能较长时期处于高位。99#、100#墩是沮漳河特大桥连续梁桥(48m+80m+48m)中跨主墩。99#墩承台平面尺寸为 14.60mX10.60m,高 3.5m。属低桩承台,底部高程 26.099m,在冬季最大枯水位 37.32m以下 11.221m,墩身底部位于该水位以下 7.7m。该墩采用先桩后围堰方案施工,钻机土平台高程 34.51m。由于工期及基础施工进度的原因,99#墩的承台墩身将于主汛初期(预计 6 月底拔桩)高水位的情况下进行施工。拟采用钢板桩围护后进行内部土层开挖及混凝土浇注施工,单个承台的钢板桩围护范围为16.80mX13.60m,其中上游靠栈桥侧空间狭窄,板桩距承台边沿 0.7m,其余三边距离1.5m。采用拉森 W 钢板桩,确定桩长为 22m,入土深度 8.5m。99#水中墩工程数量表99#墩承台尺寸承台砼承台钢筋墩高墩身砼墩身钢筋量长/2(m)长(m)宽(m)高(m)c30(m3)①20(kg)(m)(m3)II 级钢筋I 级钢筋7.3014.6010.603.50541.6621852.1220.35858.3147422520由 F 缺乏桥址详细流C 位等资料,围堰暂按 38.8m 施工水位设置,f 水水头13.5m。根据《长江委沮漳河大堤防护加固专...
