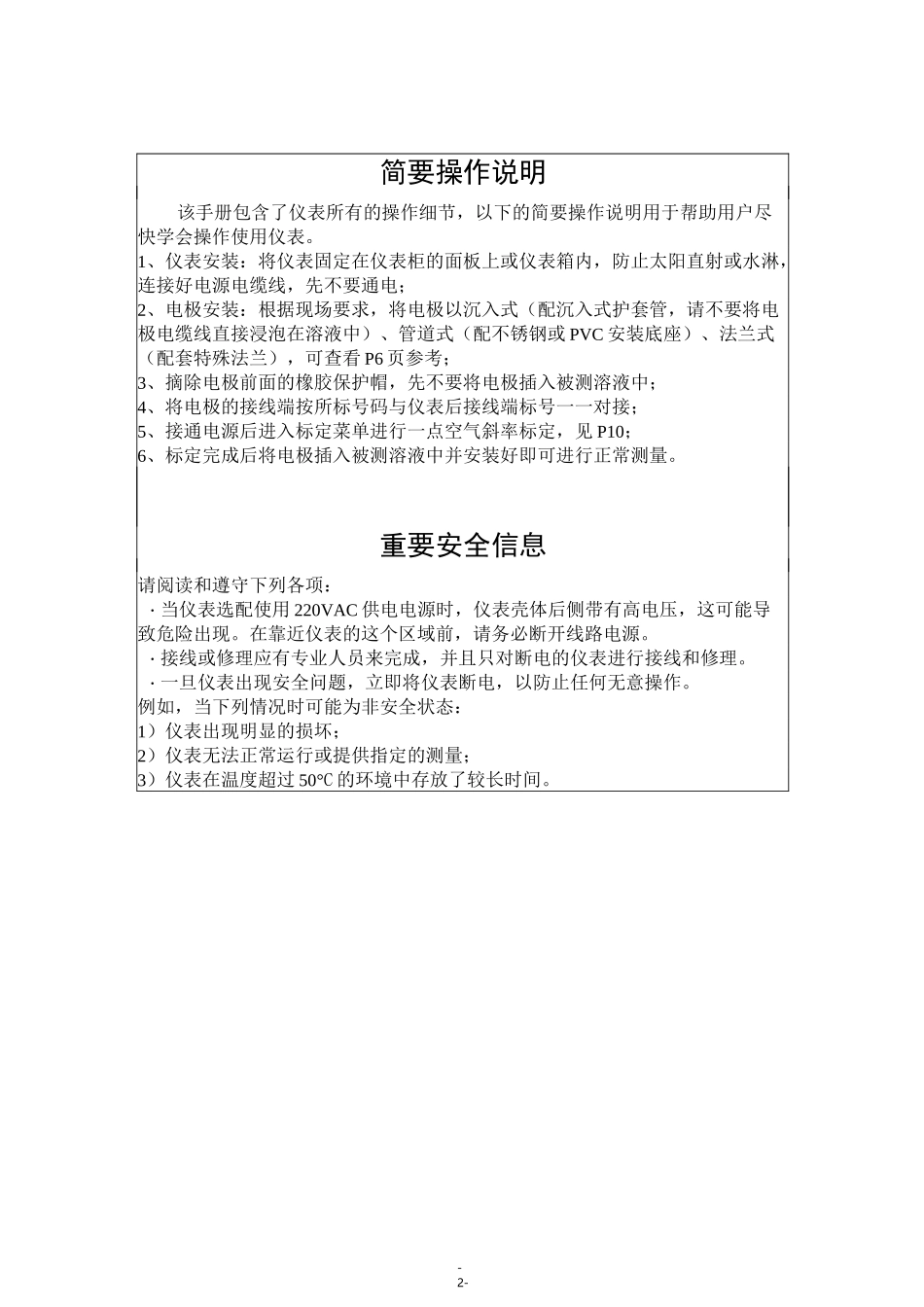

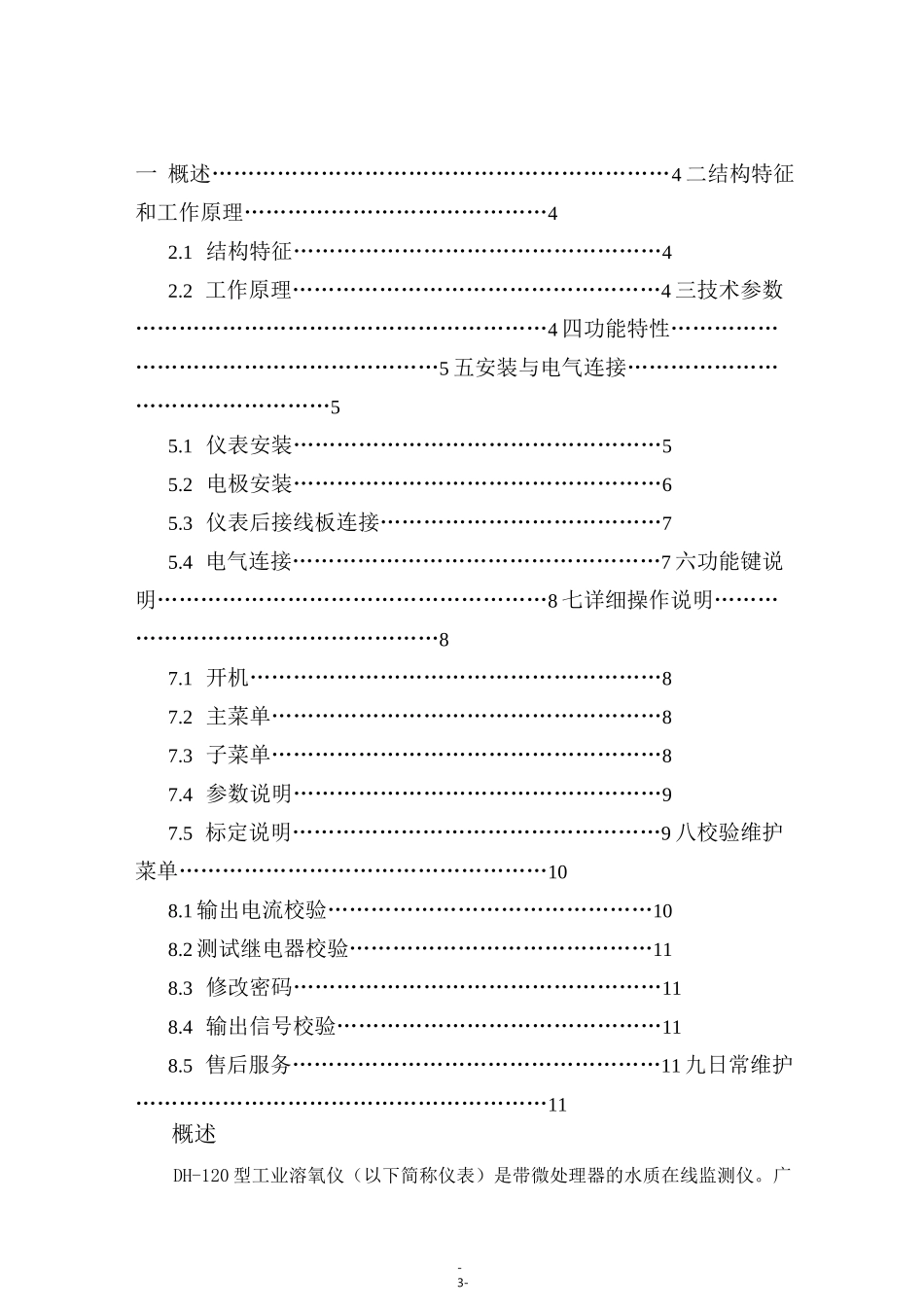

仪器操作手册DH-120 型工业溶氧仪仪表初始密码：0000仪表供电电源：220VAC-2-简要操作说明该手册包含了仪表所有的操作细节，以下的简要操作说明用于帮助用户尽快学会操作使用仪表。1、仪表安装：将仪表固定在仪表柜的面板上或仪表箱内，防止太阳直射或水淋，连接好电源电缆线，先不要通电；2、电极安装：根据现场要求，将电极以沉入式（配沉入式护套管，请不要将电极电缆线直接浸泡在溶液中）、管道式（配不锈钢或 PVC 安装底座）、法兰式（配套特殊法兰），可查看 P6 页参考；3、摘除电极前面的橡胶保护帽，先不要将电极插入被测溶液中；4、将电极的接线端按所标号码与仪表后接线端标号一一对接；5、接通电源后进入标定菜单进行一点空气斜率标定，见 P10；6、标定完成后将电极插入被测溶液中并安装好即可进行正常测量。重要安全信息请阅读和遵守下列各项：・当仪表选配使用 220VAC 供电电源时，仪表壳体后侧带有高电压，这可能导致危险出现。在靠近仪表的这个区域前，请务必断开线路电源。・接线或修理应有专业人员来完成，并且只对断电的仪表进行接线和修理。・一旦仪表出现安全问题，立即将仪表断电，以防止任何无意操作。例如，当下列情况时可能为非安全状态：1）仪表出现明显的损坏；2）仪表无法正常运行或提供指定的测量；3）仪表在温度超过 50°C 的环境中存放了较长时间。-3-一 概述………………………………………………………4 二结构特征和工作原理……………………………………42.1 结构特征……………………………………………42.2 工作原理……………………………………………4 三技术参数…………………………………………………4 四功能特性…………………………………………………5 五安装与电气连接…………………………………………55.1 仪表安装……………………………………………55.2 电极安装……………………………………………65.3 仪表后接线板连接…………………………………75.4 电气连接……………………………………………7 六功能键说明………………………………………………8 七详细操作说明……………………………………………87.1 开机…………………………………………………87.2 主菜单………………………………………………87.3 子菜单………………………………………………87.4 参数说明……………………………………………97.5 标定说明……………………………………………9 ...
