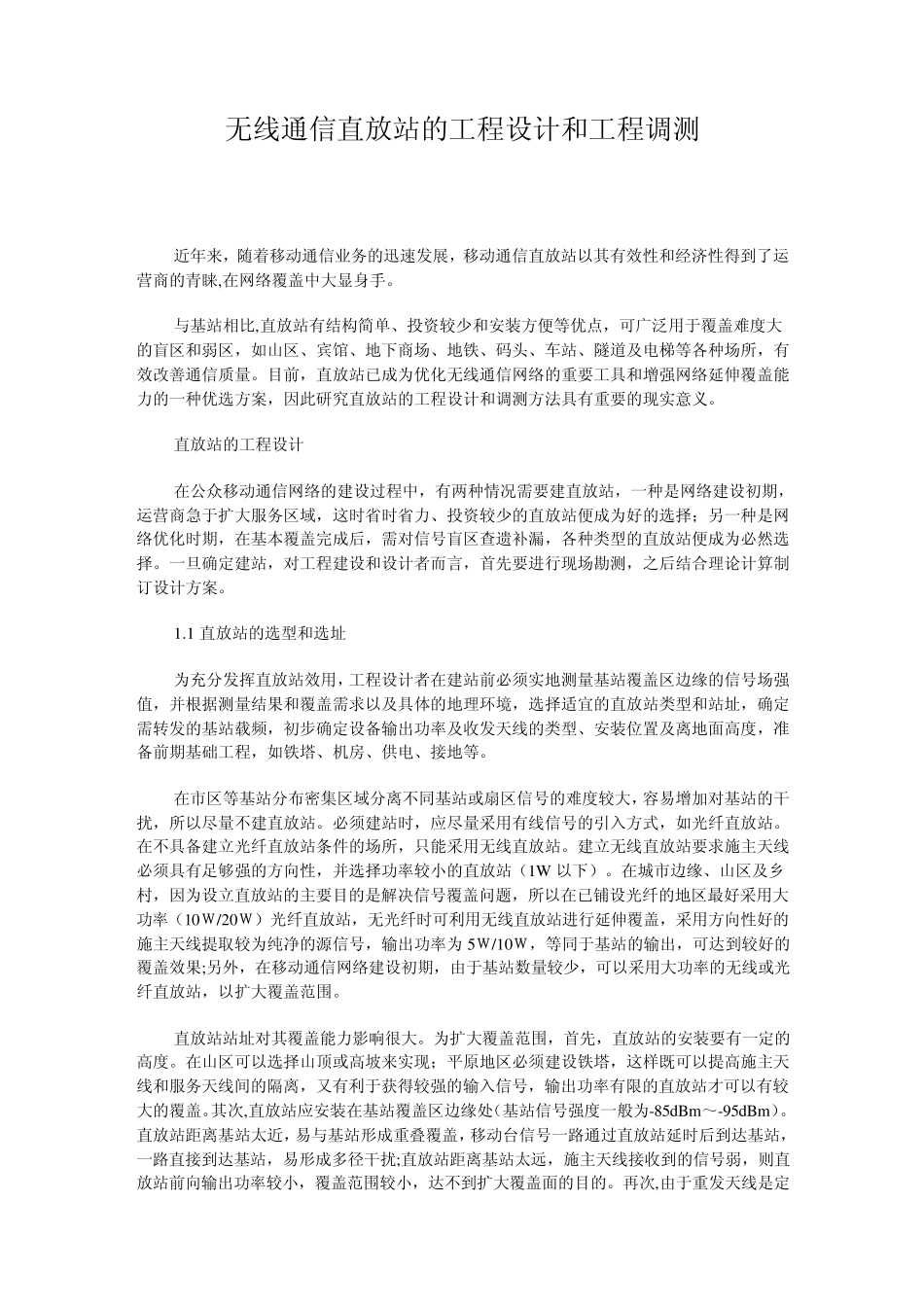

无线通信直放站的工程设计和工程调测 近年来,随着移动通信业务的迅速发展,移动通信直放站以其有效性和经济性得到了运营商的青睐,在网络覆盖中大显身手。 与基站相比,直放站有结构简单、投资较少和安装方便等优点,可广泛用于覆盖难度大的盲区和弱区,如山区、宾馆、地下商场、地铁、码头、车站、隧道及电梯等各种场所,有效改善通信质量。目前,直放站已成为优化无线通信网络的重要工具和增强网络延伸覆盖能力的一种优选方案,因此研究直放站的工程设计和调测方法具有重要的现实意义。 直放站的工程设计 在公众移动通信网络的建设过程中,有两种情况需要建直放站,一种是网络建设初期,运营商急于扩大服务区域,这时省时省力、投资较少的直放站便成为好的选择;另一种是网络优化时期,在基本覆盖完成后,需对信号盲区查遗补漏,各种类型的直放站便成为必然选择。一旦确定建站,对工程建设和设计者而言,首先要进行现场勘测,之后结合理论计算制订设计方案。 1.1 直放站的选型和选址 为充分发挥直放站效用,工程设计者在建站前必须实地测量基站覆盖区边缘的信号场强值,并根据测量结果和覆盖需求以及具体的地理环境,选择适宜的直放站类型和站址,确定需转发的基站载频,初步确定设备输出功率及收发天线的类型、安装位置及离地面高度,准备前期基础工程,如铁塔、机房、供电、接地等。 在市区等基站分布密集区域分离不同基站或扇区信号的难度较大,容易增加对基站的干扰,所以尽量不建直放站。必须建站时,应尽量采用有线信号的引入方式,如光纤直放站。在不具备建立光纤直放站条件的场所,只能采用无线直放站。建立无线直放站要求施主天线必须具有足够强的方向性,并选择功率较小的直放站(1W 以下)。在城市边缘、山区及乡村,因为设立直放站的主要目的是解决信号覆盖问题,所以在已铺设光纤的地区最好采用大功率(10W/20W)光纤直放站,无光纤时可利用无线直放站进行延伸覆盖,采用方向性好的施主天线提取较为纯净的源信号,输出功率为 5W/10W,等同于基站的输出,可达到较好的覆盖效果;另外,在移动通信网络建设初期,由于基站数量较少,可以采用大功率的无线或光纤直放站,以扩大覆盖范围。 直放站站址对其覆盖能力影响很大。为扩大覆盖范围,首先,直放站的安装要有一定的高度。在山区可以选择山顶或高坡来实现;平原地区必须建设铁塔,这样既可以提高施主天线和服务天线间的隔离,又有利于获得较强的输入信号,输出功率有限...
