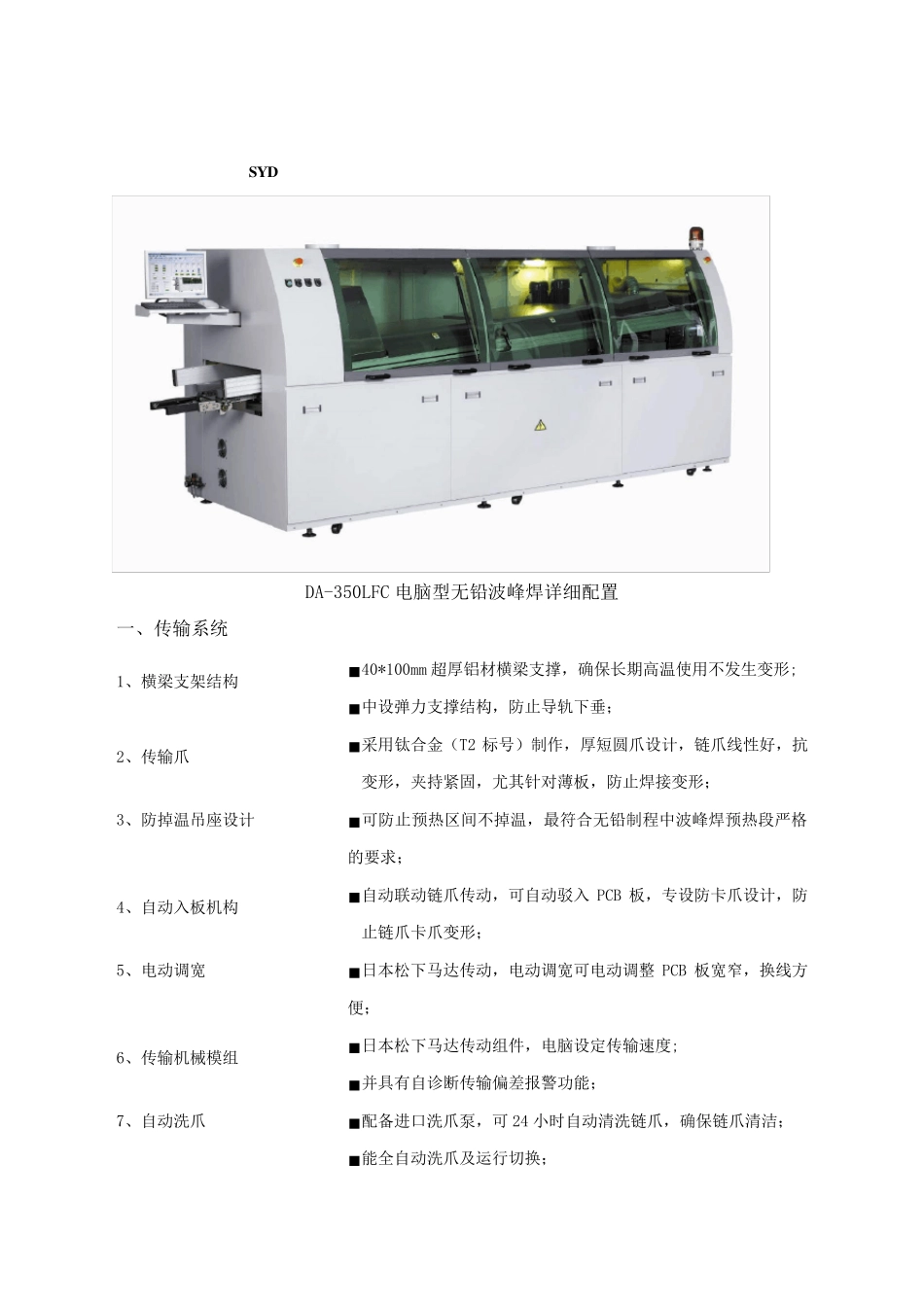

SYD DA-350LFC 电脑型无铅波峰焊详细配置 一、传输系统 1、横梁支架结构 ■40*100mm 超厚铝材横梁支撑，确保长期高温使用不发生变形; ■中设弹力支撑结构，防止导轨下垂； 2、传输爪 ■采用钛合金（T2 标号）制作，厚短圆爪设计，链爪线性好，抗变形，夹持紧固，尤其针对薄板，防止焊接变形； 3、防掉温吊座设计 ■可防止预热区间不掉温，最符合无铅制程中波峰焊预热段严格的要求； 4、自动入板机构 ■自动联动链爪传动，可自动驳入 PCB 板，专设防卡爪设计，防止链爪卡爪变形； 5、电动调宽 ■日本松下马达传动，电动调宽可电动调整 PCB 板宽窄，换线方便； 6、传输机械模组 ■日本松下马达传动组件，电脑设定传输速度; ■并具有自诊断传输偏差报警功能； 7、自动洗爪 ■配备进口洗爪泵，可 24 小时自动清洗链爪，确保链爪清洁； ■能全自动洗爪及运行切换； 二、预热设计 1、四段式全热风预热区 ■L：1600mm 四段式全热风预热设计，有效提升 PCB 携热量并减少PCB 板上大小元件温差，可防止 PCB 板焊接前的掉温现象，焊点焊接时温度高流动性好，提升焊接性能，防止假焊、虚焊、少锡现象； 2、预热箱盖设计 ■压低式预热箱盖设计，可降低板面板底温差并减少 PCB 板大小元件温差，提升 PCB 携热量;提升焊点焊接时温度，焊锡流动性好，防止假焊、虚焊、少锡现象； ■加配透视窗,可观察 PCB 在炉内流动状况； ■加配箱盖吊钩系统,便于设备维护； 3、红外射灯设计 ■配备红外射灯，补偿 PCB 板过板温降，提升焊点焊接时温度，提升焊锡流动性，防止假焊、虚焊、少锡现象; ■加配高温玻璃，可防止焊锡流入造成短路； 4、温控模组 ■德国西门子控温采集模组; ■瑞士进口可控硅继电器； ■PID 控温精确、可靠； 5、储温板设计 ■4mm 铝材储温板设计，加热温度控制精确； 6、螺旋形发热丝设计 ■预热采用螺旋形发热丝设计，热响应速度快，使用寿命长，控温精确； 7、预热防掉温设计 ■预热区防掉温设计，预热过程无掉温现象，非常符合无铅制程严格的预热要求； 三、锡炉部分 1、钛合金炉胆 ■锡炉炉胆采用钛合金T2 标号制造，可有效防止无铅焊锡对炉膛的腐蚀，长期使用不 会 发生 泵 内腐蚀及 内胆腐蚀穿 孔 漏 锡现象； 2、错 位 成喷 口设计 ■错 位 式喷 口设计，有效缩 短 PCB 板预热完 毕 至 锡炉喷 口的距 离 ，减少掉温提升 PCB 板焊点在焊接时的锡...
