无锡市基础空间数据库SHP格式方案(大比例尺)

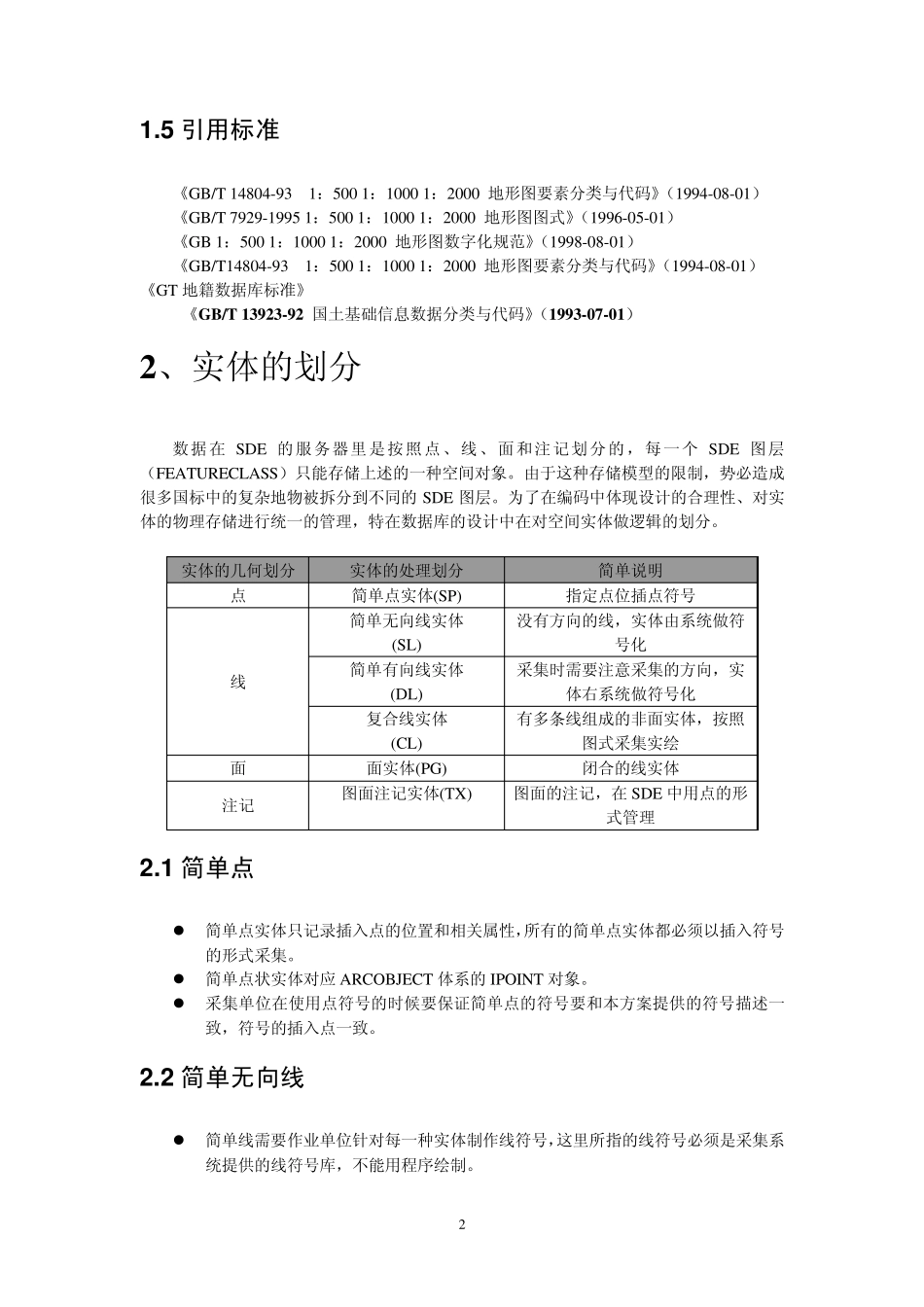

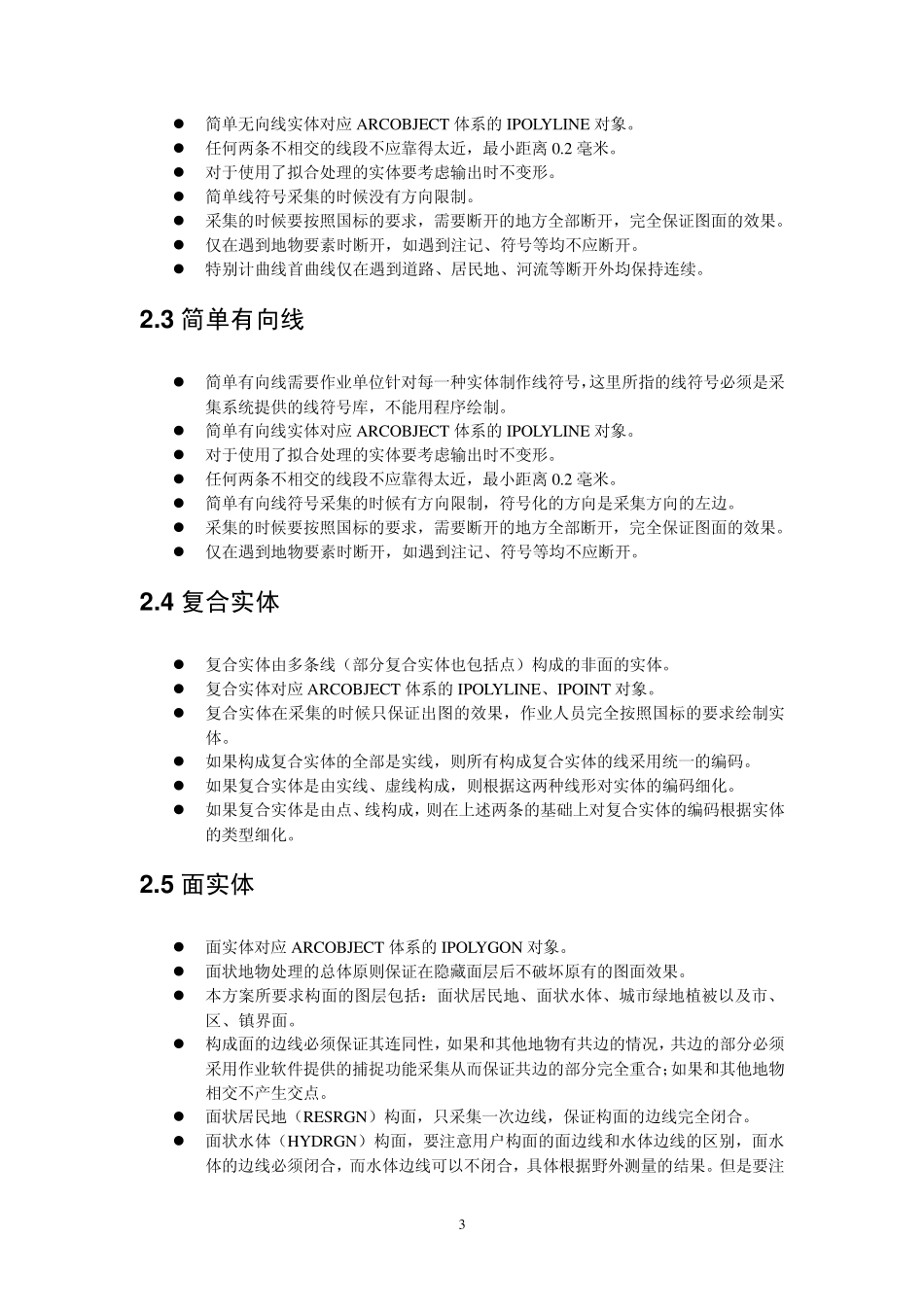

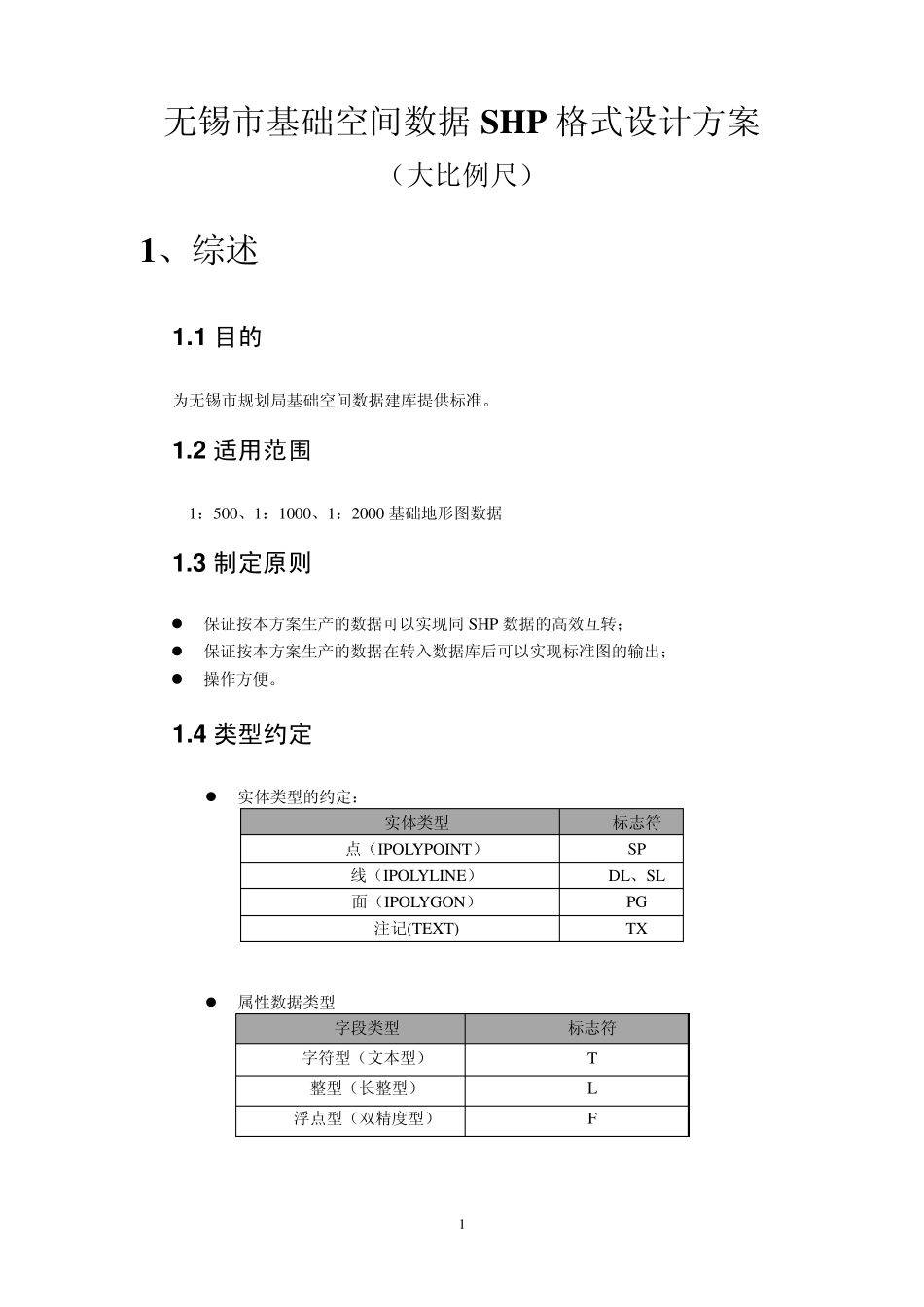

1 无锡市基础空间数据SHP 格式设计方案 （大比例尺） 1、综述 1 .1 目的 为无锡市规划局基础空间数据建库提供标准。 1 .2 适用范围 1：500、1：1000、1：2000 基础地形图数据 1 .3 制定原则  保证按本方案生产的数据可以实现同 SHP 数据的高效互转；  保证按本方案生产的数据在转入数据库后可以实现标准图的输出；  操作方便。 1 .4 类型约定  实体类型的约定： 实体类型 标志符 点（IPOLYPOINT） SP 线（IPOLYLINE） DL、SL 面（IPOLYGON） PG 注记(TEXT) TX  属性数据类型 字段类型 标志符 字符型（文本型） T 整型（长整型） L 浮点型（双精度型） F 2 1 .5 引用标准 《GB/T 14804-93 1：500 1：1000 1：2000 地形图要素分类与代码》（1994-08-01） 《GB/T 7929-1995 1：500 1：1000 1：2000 地形图图式》（1996-05-01） 《GB 1：500 1：1000 1：2000 地形图数字化规范》（1998-08-01） 《GB/T14804-93 1：500 1：1000 1：2000 地形图要素分类与代码》（1994-08-01） 《GT 地籍数据库标准》 《GB/T 13923-92 国土基础信息数据分类与代码》（1993-07-01） 2、实体的划分 数据在 SDE 的服务器里是按照点、线、面和注记划分的，每一个 SDE 图层（FEATURECLASS）只能存储上述的一种空间对象。由于这种存储模型的限制，势必造成很多国标中的复杂地物被拆分到不同的 SDE 图层。为了在编码中体现设计的合理性、对实体的物理存储进行统一的管理，特在数据库的设计中在对空间实体做逻辑的划分。 实体的几何划分 实体的处理划分 简单说明 点 简单点实体(SP) 指定点位插点符号 线 简单无向线实体 (SL) 没有方向的线，实体由系统做符号化 简单有向线实体 (DL) 采集时需要注意采集的方向，实体右系统做符号化 复合线实体 (CL) 有多条线组成的非面实体，按照图式采集实绘 面 面实体(PG) 闭合的线实体 注记 图面注记实体(TX) 图面的注记，在 SDE 中用点的形式管理 2 .1 简单点  简单点实体只记录插入点的位置和相关属性，所有的简单点实体都必须以插入符号的形式采集。  简单点状实体对应 ARCOBJECT 体系的 IPOINT 对象。  采集单位在使用点符号的时候要保证简单点的符号要和本方案提供的符号描述一致，符号的插入点一致。 2 .2 简单无向线  简单线需要作业单位针对每一种实体制作线符号，这里所指的线...
