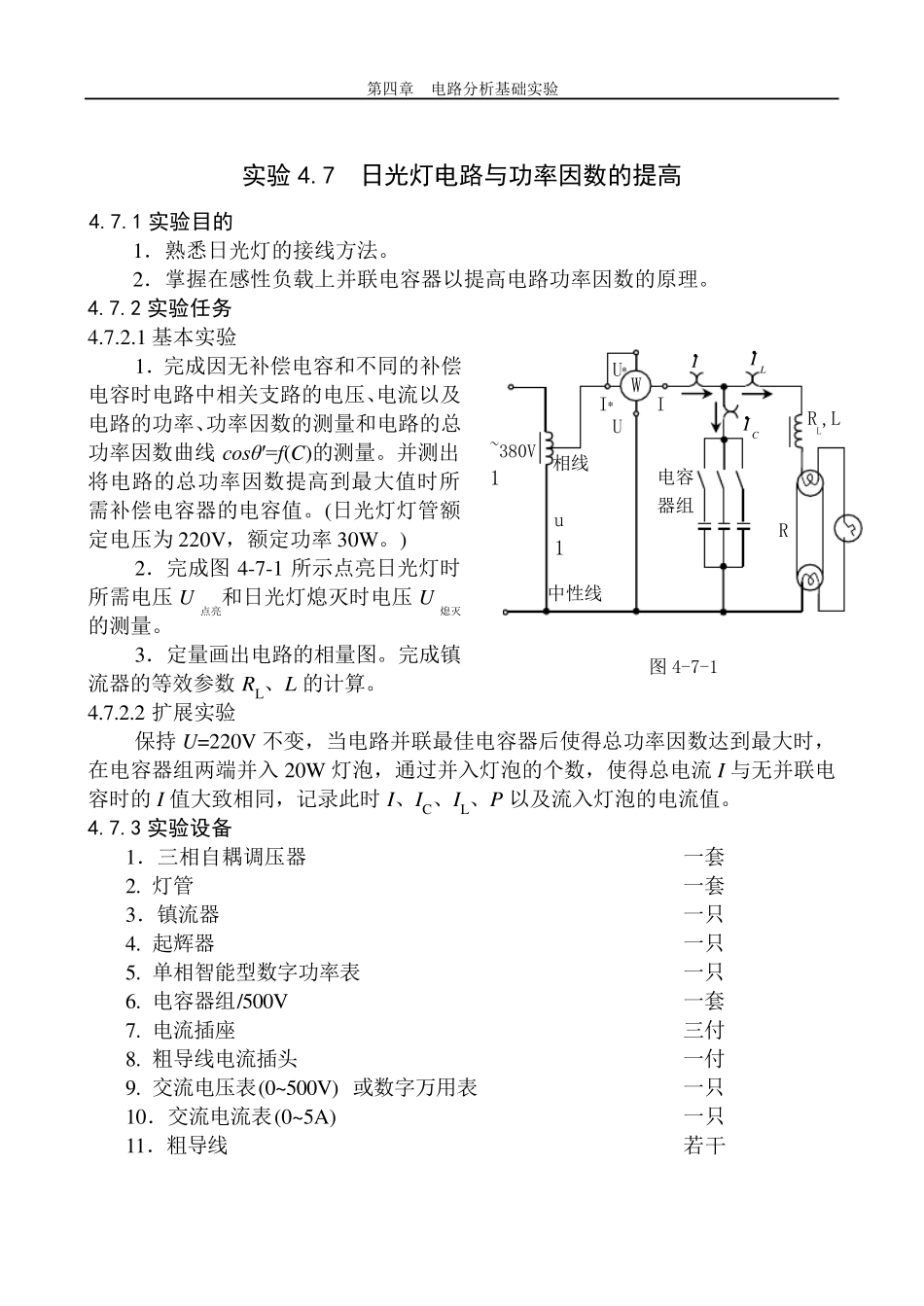

第四章 电路分析基础实验 实验4.7 日光灯电路与功率因数的提高 4.7.1 实验目的 1．熟悉日光灯的接线方法。 2．掌握在感性负载上并联电容器以提高电路功率因数的原理。 4.7.2 实验任务 4.7.2.1 基本实验 1．完成因无补偿电容和不同的补偿电容时电路中相关支路的电压、电流以及电路的功率、功率因数的测量和电路的总功率因数曲线cosθ′=f(C)的测量。并测出将电路的总功率因数提高到最大值时所需补偿电容器的电容值。(日光灯灯管额定电压为 220V，额定功率30W。) 2．完成图 4-7-1 所示点亮日光灯时所需电压U点亮和日光灯熄灭时电压U熄灭的测量。 3．定量画出电路的相量图。完成镇流器的等效参数RL、L 的计算。 4.7.2.2 扩展实验 保持 U=220V 不变，当电路并联最佳电容器后使得总功率因数达到最大时，在电容器组两端并入 20W 灯泡，通过并入灯泡的个数，使得总电流 I 与无并联电容时的I 值大致相同，记录此时I、IC、IL、P 以及流入灯泡的电流值。 4.7.3 实验设备 1．三相自耦调压器 一套 2. 灯管 一套 3．镇流器 一只 4. 起辉器 一只 5. 单相智能型数字功率表 一只 6. 电容器组/500V 一套 7. 电流插座 三付 8. 粗导线电流插头 一付 9. 交流电压表(0~500V) 或数字万用表 一只 10．交流电流表(0~5A) 一只 11．粗导线 若干 图 4-7-1 相线 u 1 中性线 R RL,L ~380V 1 电容 器组 •ILI• CI• I* I U* U W 第 四 章 电 路 分 析 基 础 实 验 4.7.4 实验原理 1． 日 光 灯 电 路 组 成 日 光 灯 电 路 主 要 有 灯 管 、 启 辉 器 和 镇 流 器组 成 。 联 接 关 系 如 图 4-7-2 所 示 。 2． 日 光 灯 工 作 原 理 接 通 电 源 后 ， 启 辉 器 内 固 定 电 极 、 可 动 电极 间 的 氖 气 发 生 辉 光 放 电 ， 使 可 动 电 极 的 双 金属 片 因 受 热 膨 胀 而 与 固 定 电 极 接 触 ， 内 壁 涂 有荧 光 粉 的 真 空 灯 管 里 的 灯 丝 预 热 并 发 射 电 子 。 启 辉 器 接 通 后 辉 光 放 电 停 止 ， 双 金属 片 冷 缩 与 固 定 电 极 断 开 ， 此 时 镇 流 器 将 感 应 出 瞬 时 高 电 压 加 于 灯 管 两 端 ， 使 灯管 内 的 惰 性 气 体 电 离 而 引 起 ...
