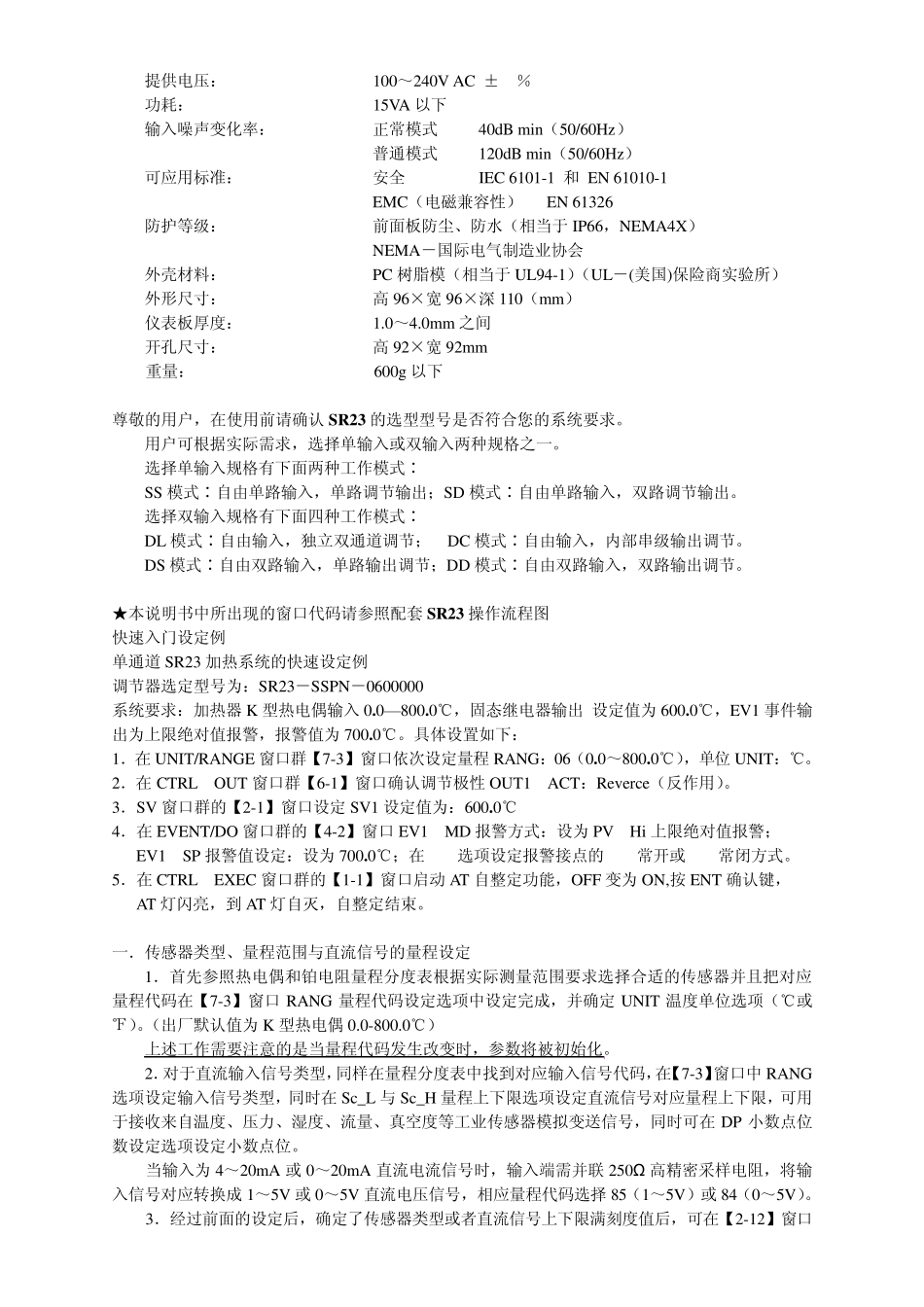

日本岛电SR23PID调节器中文操作说明25_第2页
2/13

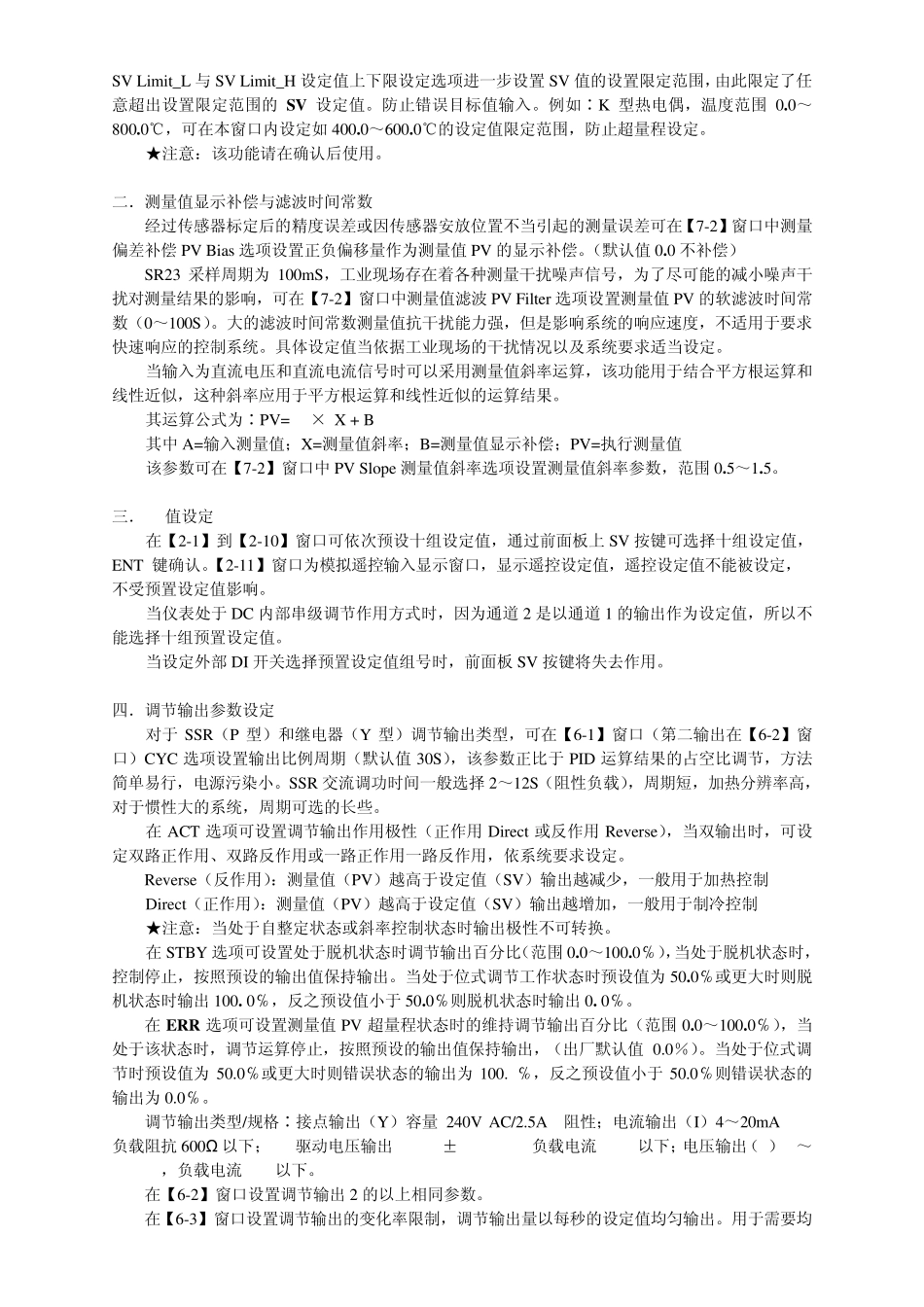

日本岛电SR23PID调节器中文操作说明25_第3页
3/13
日本岛电 SR23 PID 调节器中文说明书 SR23 为日本岛电公司新一代高分辨率-高性能-高精度 0.1 级 PID 调节器,具有完全自由输入,五位超大高亮的字符显示,液晶状态指示。十组专家 PID参数,更高级的区域 PID算法。带手动输出调整,具有停电和故障保护、模拟变送、通讯接口,10组可预置设定值带斜率,高分辨率千度带小数点,铂电阻 0.000~30.000,1/14000调节分辩率。是广泛用于半导体制造,仪表计量,传感器标定,环境试验设备,石油化工,热处理等领域的高精度仪表。 仪表的显示面板和功能键 5 位超大红色LED 数码字符显示: 1.测量值 PV 显示; 2.故障状态显示; LCD 超大液晶显示:4 行共21 个字符 1.当前运行的设定值组号显示; 2.当前通道号; 3.当前运行的设定值显示; 4.当前运行的 PID 号显示; 5.输出调节量百分比数字和模拟显示; 6.参数设定的对话窗口; 17 个状态指示灯: 1.STBY∶脱机(仅测不控);2.RMP∶斜率运行;3.MAN∶手动调节; 4.REM∶外部模拟遥控;5.EV1,6.EV2,7.EV3∶三组事件输出; 8.DO1, 9.DO2, 10. DO3,11.DO4,12.DO5∶5 个外部接点输入开关; 13.EXT∶外部开关;14.COM∶通讯;15.AT∶自整定; 16.OUT1∶调节输出 1;17.OUT2∶调节输出 2。 前面板按键开关: ∶用于改变显示内容; ∶用于选择八个命令组窗口群; ∶用于选择命令组内的子窗口;∶循环键用于窗口内各参数循环; ∶设置参数值时向高位移动; ∶用于减小数值; ∶用于增加数值; ∶确认键用于确认参数值或其它工作状态设定; ∶手动输出功能选择; ∶SV 值设定选择; 使用环境条件: 环境温度: -10~50℃ 环境湿度: 90% RH 以下(无露水浓缩) 海拔高度: 海拔 2000m 以下 SHIMADENSR23提供电压: 100~240V AC ±10% 50/60Hz 功耗: 15VA 以下 输入噪声变化率: 正常模式 40dB min(50/60Hz) 普通模式 120dB min(50/60Hz) 可应用标准: 安全 IEC 6101-1 和 EN 61010-1 EMC(电磁兼容性) EN 61326 防护等级: 前面板防尘、防水(相当于 IP66,NEMA4X) NEMA-国际电气制造业协会 外壳材料: PC 树脂模(相当于 UL94-1)(UL-(美国)保险商实验所) 外形尺寸: 高 96×宽 96×深 110(mm) 仪表板厚度: 1.0~4.0mm 之间 开孔尺寸: 高 92×宽 92mm 重量: 600g 以下 尊敬的用户,在使用前...
