日立GRCZ100称重检测装置调试手册

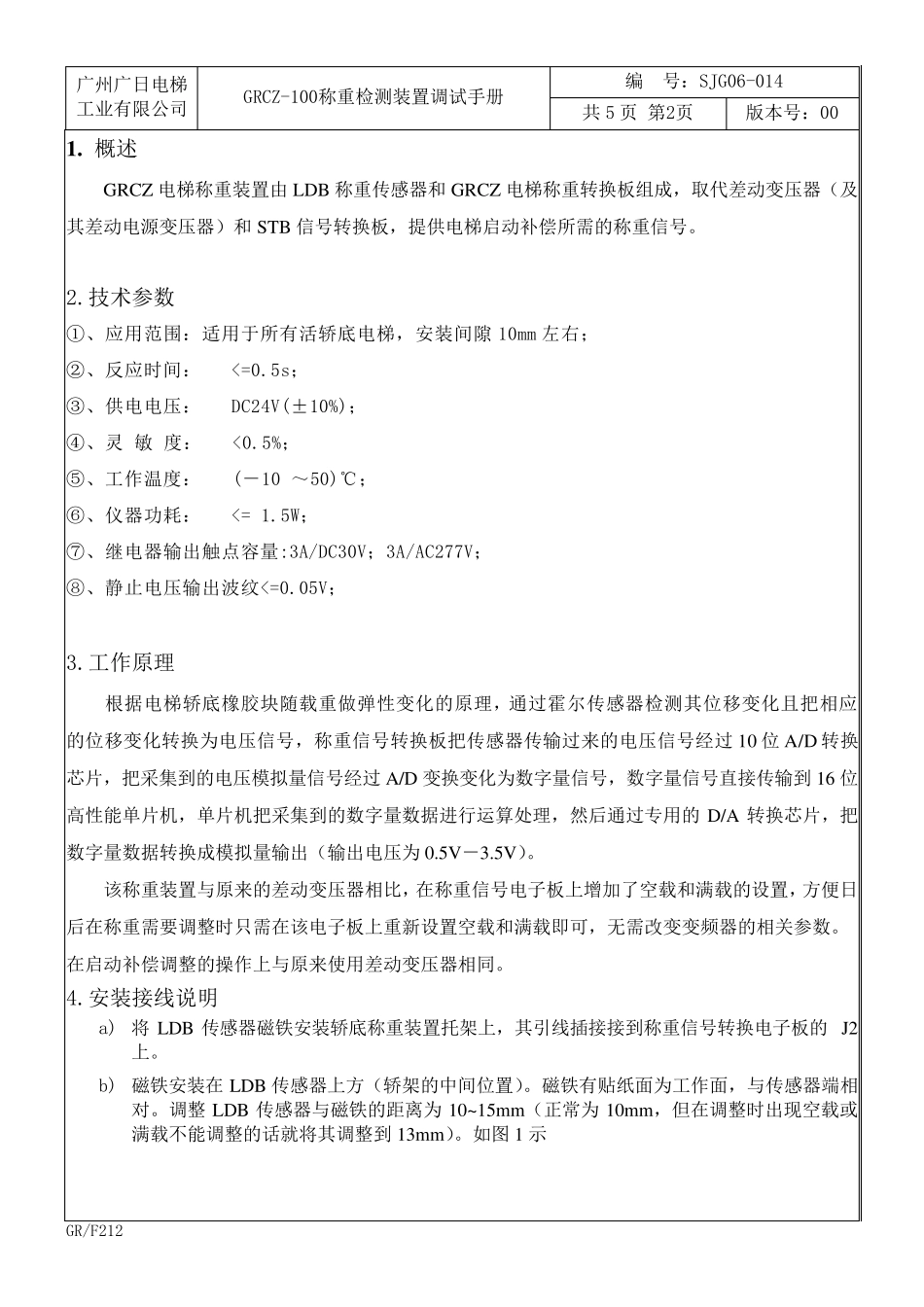

更改文件号 签字 日期 更改文件号 签字 日期 GR/F211 编 号：SJG06-014 版本号：0 GRCZ-100称重检测装置调试手册 编 制 刘森荣 校 对 梁朝宇 标准化 毛伟琴 审 定 苏国明 批 准 周兴 广州广日电梯工业有限公司 2006 年 10 月 广州广日电梯 工业有限公司 GRCZ-100称重检测装置调试手册 编 号：SJG06-014 共5 页 第1页 版本号：00 GR/F212 目 录 1. 概述·················································第2 页 2. 技术参数·············································第2 页 3. 工作原理·············································第2 页 4. 安装接线说明·········································第2 页 5. 调试方法···········································第4 页 6. 故障排除·············································第5 页 广州广日电梯 工业有限公司 GRCZ-100称重检测装置调试手册 编 号：SJG06-014 共5 页 第2页 版本号：00 GR/F212 1 . 概述 GRCZ 电梯称重装置由LDB 称重传感器和GRCZ 电梯称重转换板组成，取代差动变压器（及其差动电源变压器）和STB 信号转换板，提供电梯启动补偿所需的称重信号。 2.技术参数 ①、应用范围：适用于所有活轿底电梯，安装间隙10mm 左右； ②、反应时间： <=0.5s； ③、供电电压： DC24V(±10%)； ④、灵 敏 度： <0.5%； ⑤、工作温度： (－10 ～50)℃； ⑥、仪器功耗： <= 1.5W； ⑦、继电器输出触点容量:3A/DC30V；3A/AC277V； ⑧、静止电压输出波纹<=0.05V； 3.工作原理 根据电梯轿底橡胶块随载重做弹性变化的原理，通过霍尔传感器检测其位移变化且把相应的位移变化转换为电压信号，称重信号转换板把传感器传输过来的电压信号经过10 位A/D 转换芯片，把采集到的电压模拟量信号经过A/D 变换变化为数字量信号，数字量信号直接传输到16 位高性能单片机，单片机把采集到的数字量数据进行运算处理，然 后 通过专 用的D/A 转换芯片，把数字量数据转换成模拟量输出（输出电压为0.5V－3.5V...
