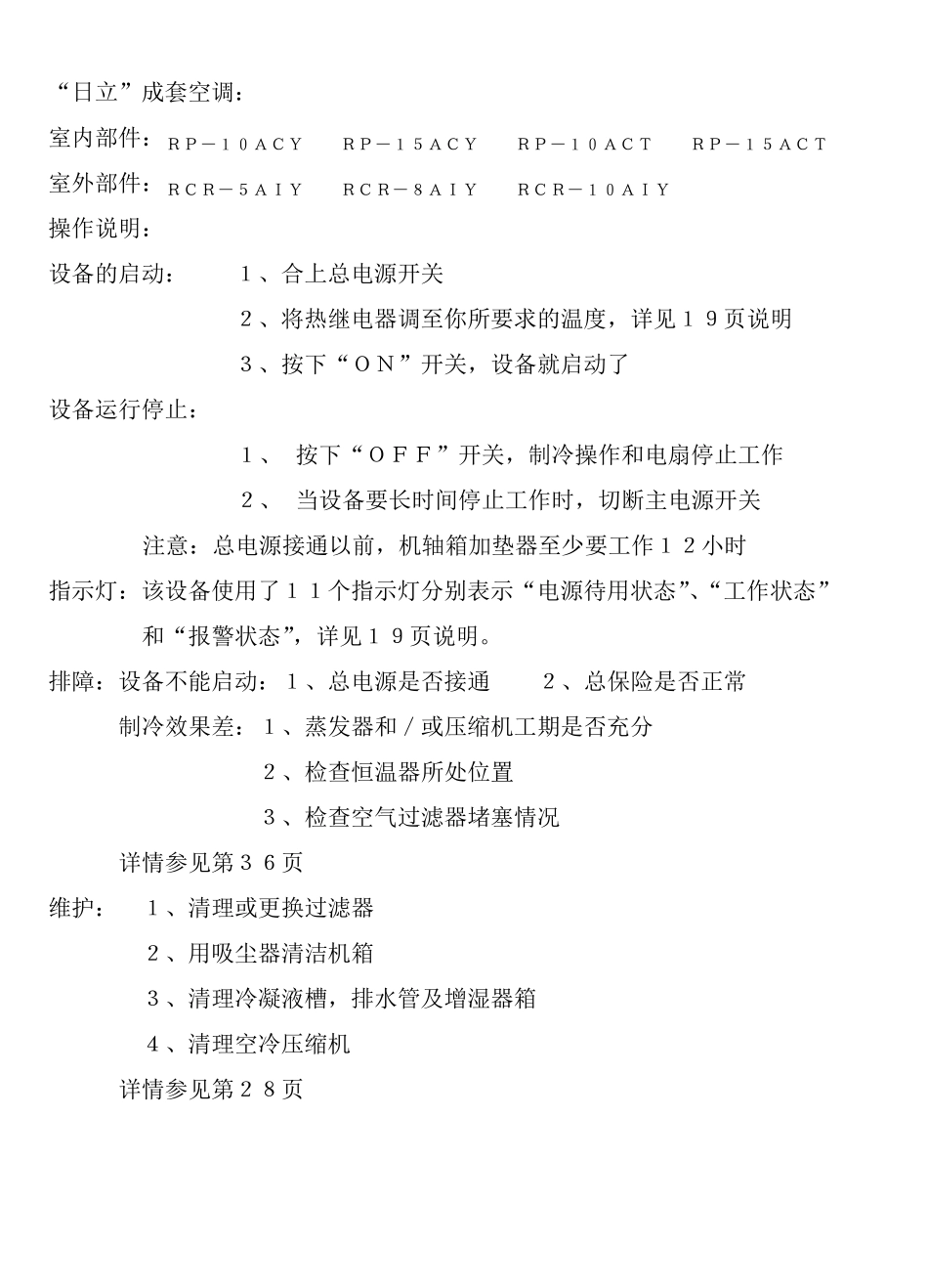

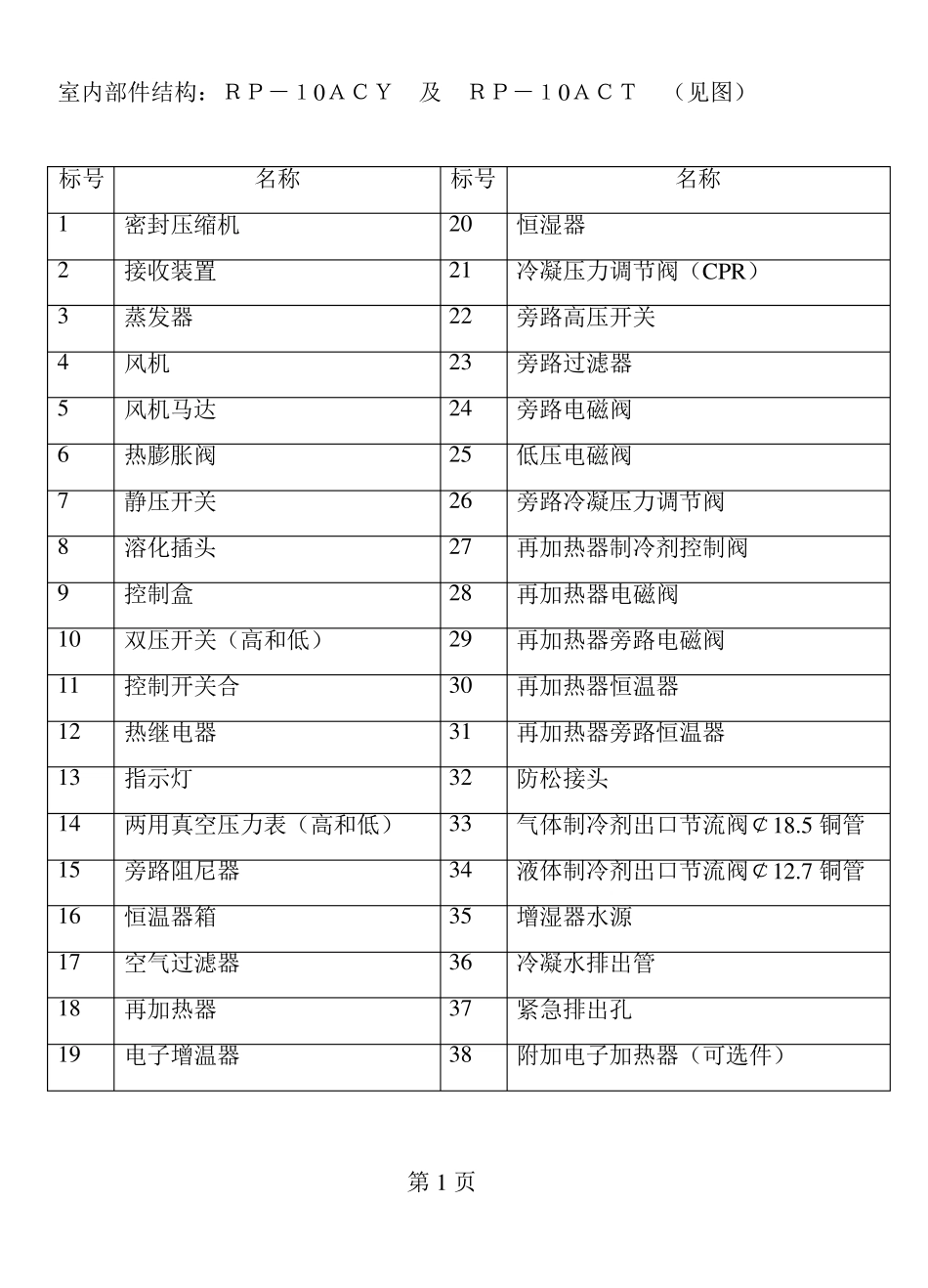

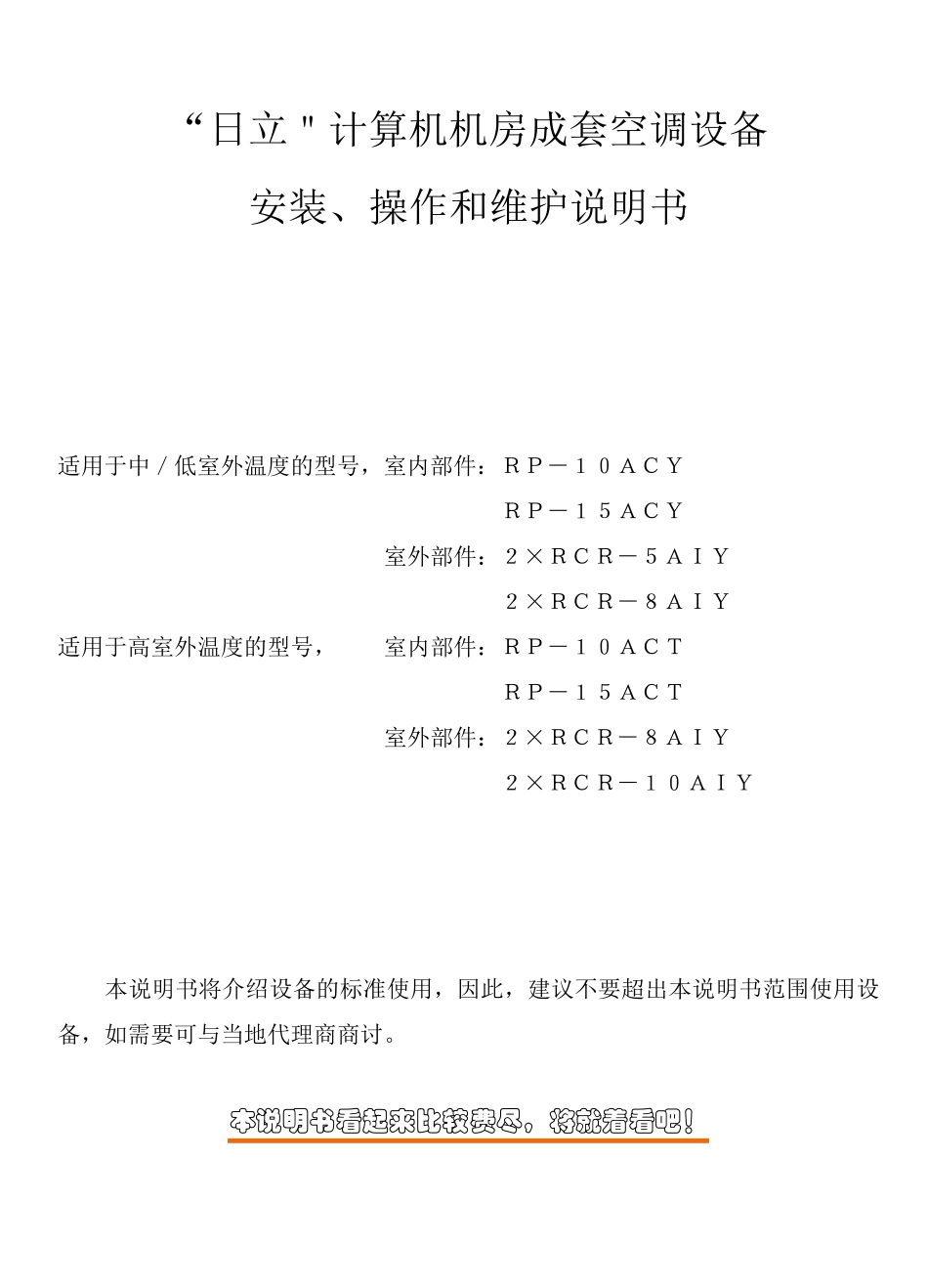

“日立＂计算机机房成套空调设备 安装、操作和维护说明书 适用于中／低室外温度的型号，室内部件：ＲＰ－１０ＡＣＹ ＲＰ－１５ＡＣＹ 室外部件：２×ＲＣＲ－５ＡＩＹ ２×ＲＣＲ－８ＡＩＹ 适用于高室外温度的型号， 室内部件：ＲＰ－１０ＡＣＴ ＲＰ－１５ＡＣＴ 室外部件：２×ＲＣＲ－８ＡＩＹ ２×ＲＣＲ－１０ＡＩＹ 本说明书将介绍设备的标准使用，因此，建议不要超出本说明书范围使用设备，如需要可与当地代理商商讨。 本 说 明 书 看 起 来 比 较 费 尽 ， 将 就 着 看 吧 ！ “日立”成套空调： 室内部件：ＲＰ－１０ＡＣＹ ＲＰ－１５ＡＣＹ ＲＰ－１０ＡＣＴ ＲＰ－１５ＡＣＴ 室外部件：ＲＣＲ－５ＡＩＹ ＲＣＲ－８ＡＩＹ ＲＣＲ－１０ＡＩＹ 操作说明： 设备的启动： １、合上总电源开关 ２、将热继电器调至你所要求的温度，详见１９页说明 ３、按下“ＯＮ”开关，设备就启动了 设备运行停止： １、 按下“ＯＦＦ”开关，制冷操作和电扇停止工作 ２、 当设备要长时间停止工作时，切断主电源开关 注意：总电源接通以前，机轴箱加垫器至少要工作１２小时 指示灯：该设备使用了１１个指示灯分别表示“电源待用状态”、“工作状态” 和“报警状态”，详见１９页说明。 排障：设备不能启动：１、总电源是否接通 ２、总保险是否正常 制冷效果差：１、蒸发器和／或压缩机工期是否充分 ２、检查恒温器所处位置 ３、检查空气过滤器堵塞情况 详情参见第３６页 维护： １、清理或更换过滤器 ２、用吸尘器清洁机箱 ３、清理冷凝液 槽 ，排水 管 及 增 湿 器箱 ４ 、清理空冷压缩机 详情参见第２８页 室内部件结构：ＲＰ－１0ＡＣＹ 及 ＲＰ－１0ＡＣＴ （见图） 标号 名称 标号 名称 1 密封压缩机 20 恒湿器 2 接收装置 21 冷凝压力调节阀（CPR） 3 蒸发器 22 旁路高压开关 4 风机 23 旁路过滤器 5 风机马达 24 旁路电磁阀 6 热膨胀阀 25 低压电磁阀 7 静压开关 26 旁路冷凝压力调节阀 8 溶化插头 27 再加热器制冷剂控制阀 9 控制盒 28 再加热器电磁阀 10 双压开关（高和低） 29 再加热器旁路电磁阀 11 控制开关合 30 再加热器恒温器 12 热继电器 31 再加热器旁路恒温器 13 指示灯 32 防松接头 14 两用真空压力表（高和低） 33 气体制冷剂出口节流阀￠18.5 铜管 15 旁路阻尼器 34 液体制冷剂出...
