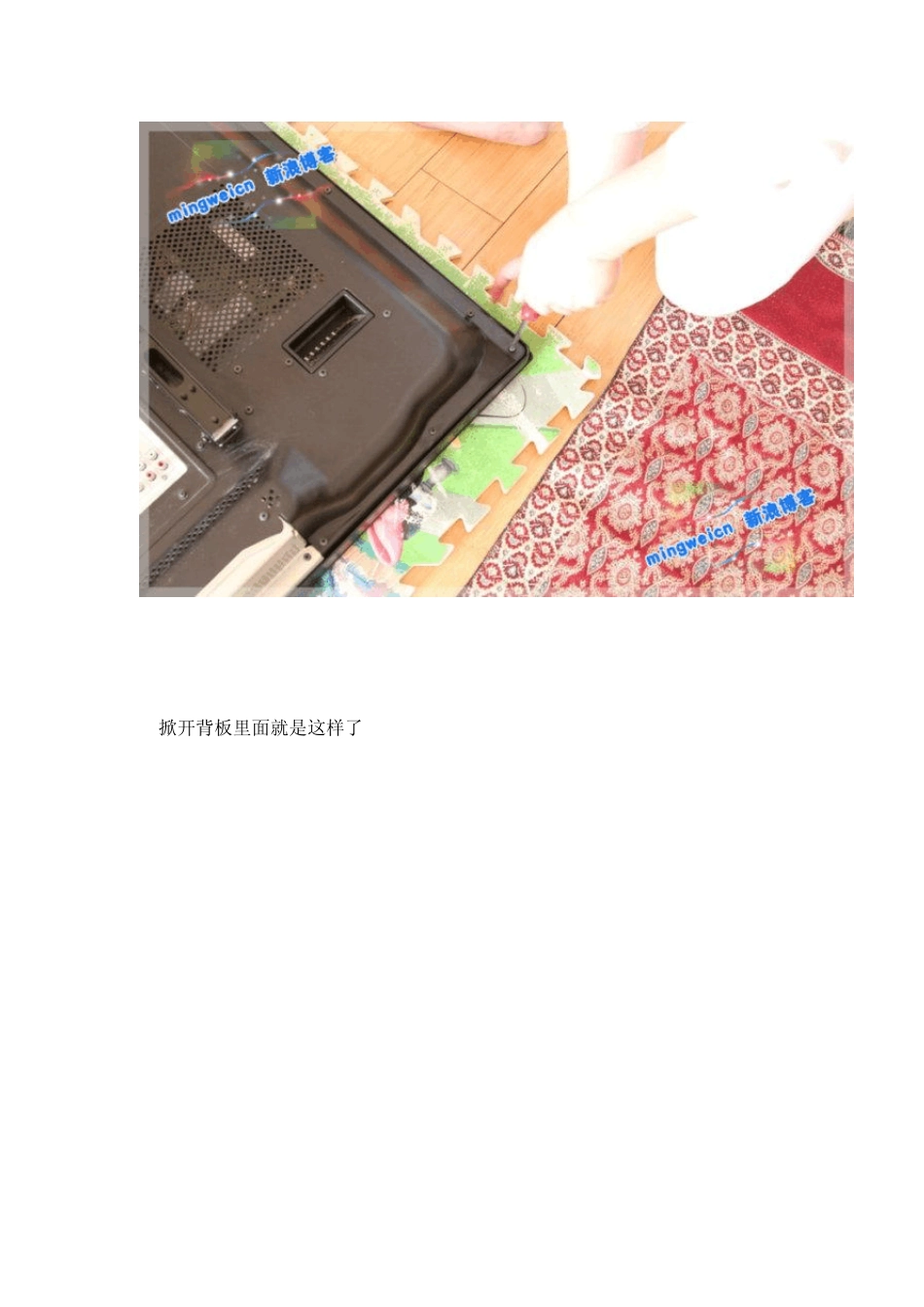

日立等离子电视 缓冲板DIY更换教程 多图实拍 教你节省千元 (2011-05-11 15:01:51) 转载▼ 标签： 日立 缓冲板 教程 更换 diy 分类： 超值网购分享 故障过程: 正在看电视时, 图像突然消失. 关机后再度打开, 图像和声音只出现一下就消失. 这基本就是缓冲板的故障了. 无论上板还是下板, 一个板子有故障就会造成如上状况, 整个电视都看不了了. 维修经历: 致电日立特约维修点, 过了 2年质保期, 开价 3500, 包括全部费用, 更换2个板子. 更换后的板子还会继续频繁的同样出毛病. 在质保期内的, 免费更换, 更换后的板子无保, 还是继续频繁出现同样故障. 网络调查: 上网一看, 很多日立大尺寸等离子电视都出了这种故障.基本都是在2年质保期以内发生的. 因为我家电视很少观看, 所以快 3年才出此问题. 很多人说上门维修人员几下就弄好了, 可一个更换教程也找不到, 视频更是没有.苦了我们这些酷抠族. 幸好有心灵手巧的老公, 自己更换了板子, 省下千元维修费. 发到网上分享给大家, 希望酷抠族日益繁荣昌盛~~ 我家的日立等离子型号是 P50X101C, 其实类似的日立等离子型号都有这个通病, 缓冲板的换法也是一样的. 就以50寸日立等离子 下缓冲板故障为例, 告诉大家如何DIY更换, 以后就不花冤枉钱了 1 将电视屏幕对地放好, 如图 2 拧下背板全部螺丝, 大的小的一个也不留 3 掀开背板里面就是这样了 一堆螺丝, 少拧一个背板也掀不下来 4 下图中, 左右 2块绿色的就是缓冲板了 5 左侧这个是 上缓冲板 5 右侧这个是 下缓冲板 6 我们把右侧的故障缓冲板 (下缓冲板) 从电视上拆下来, (从黑色连接处分开即可) 6 此时开机, 电视显示如下, 说明上缓冲板正常 7 关机, 继续完全分离下缓冲板和电视 将排线和缓冲板分离 如图, 轻轻用手指向上抬起排线卡子 (此处不需用大力, 轻轻即可) 7 卡子抬起后, 按如图方式轻轻将排线从卡子里拔出 (动作一定要轻, 不需要大力, 也不能用大力, 以免损坏) 7 下图分别为分离排线的步骤: 未分离, 打开卡子, 拔出排线 8 将故障缓冲板与电视机彻底分离后, 如图, 只剩排线立在那里 9 将新缓冲板与电视连接, 先将缓冲板插入黑色插槽, 如图 9 按拆开排线相反的步骤, 将排线装上. 轻轻插入排线, 轻轻扣下排线卡子 如下图 完成了. 开机查看, 如果图像正常那就OK了 不过多数时候, 下部图像会有或宽或窄的横向黑条,此时只需重新调整排线即可. 排线调整要注意, 每个排线管 1/3屏幕, 所以注意屏幕哪个部分有黑条, 只调整对应的排线即可, 不需要全部调整.
