日立自动扶梯调试手册(电气)

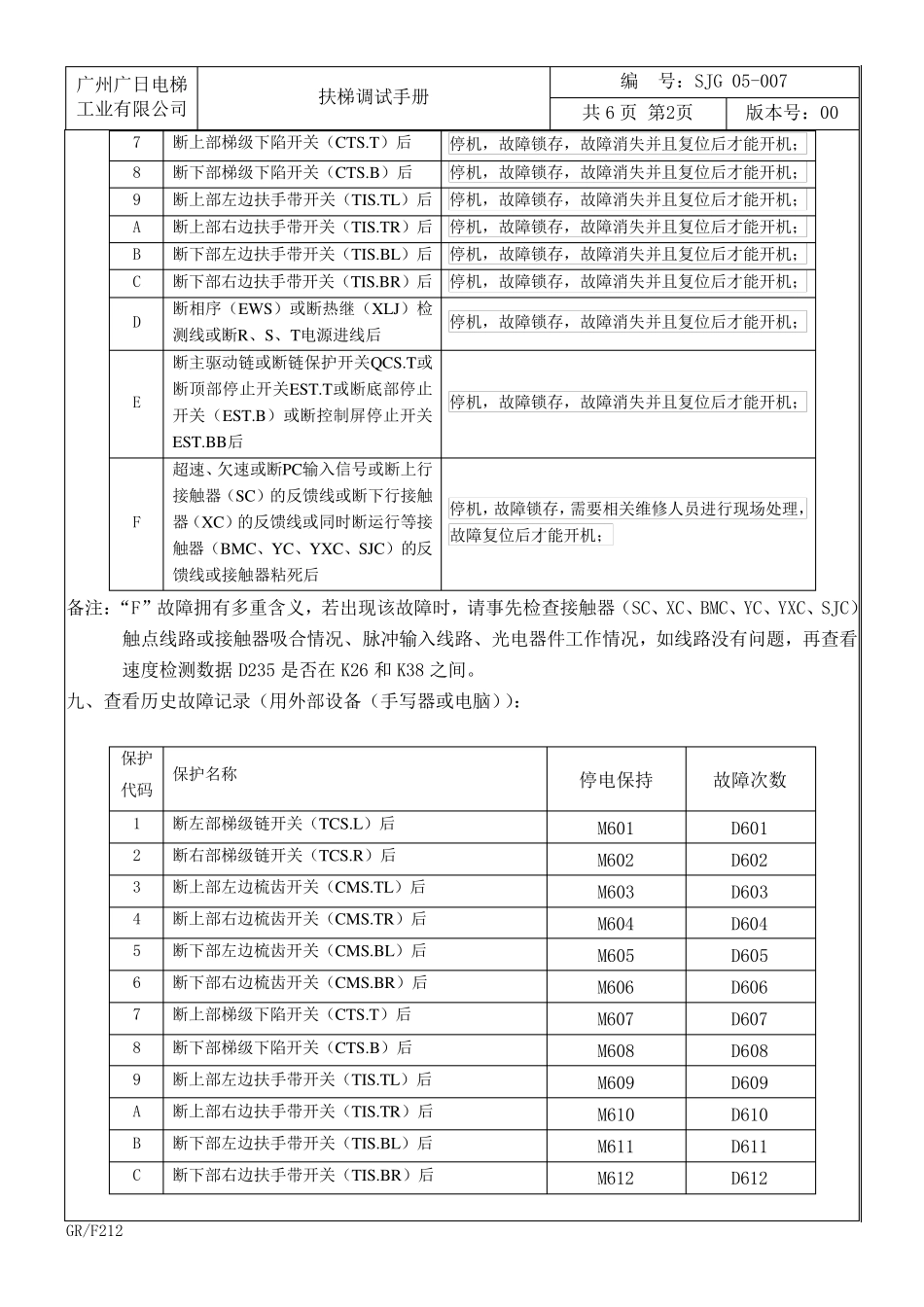

更改文件号 签字 日期 更改文件号 签字 日期 GR/F211 编 号：SJG 05-007 版本号：00 扶梯调试手册（电气部分） (适用FX1N 型PLC) 编 制 校 对 标准化 审 定 批 准 广州广日电梯工业有限公司 2005 年 3 月 广州广日电梯 工业有限公司 扶梯调试手册 编 号：SJG 05-007 共6 页 第1页 版本号：00 GR/F212 一、 动力柜、控制柜通电之前，保证各接地地线接地可靠，绝缘是否符合规定要求； 导体之间和导体对地之间的绝缘电阻应大于1000Ω/V，并且其值不得小于： 1、 动力电路和电气安全装置电路：0.5MΩ； 2、其他电路（控制、照明、信号等）：0.25MΩ。 二、 检查接地正确后，动力柜与控制柜的连接电缆M1~M2 ，M3~M4 接上，将所有急停开关、上、下部梯级下陷等安全开关复位，动力柜接上正常插头，通电； 三、 通电后，观察控制柜继电器，此时接触器AC 应吸合，数显此时为“0”； 四、 检查 PLC 参数 1、相关参数表 扶梯使用时 D204=0 ，人行道使用时D204=1 ，通过监视M500 可判断设置是否成功（M500 为OFF 对应D204=0，M500 为 ON 对应D204=1）。 五、 控制屏接上检修插头，按检修上行按钮（下行按钮），接触器 SC（XC）、接触器 YC、接触器YXC、接触器 SJC 应按此顺序吸合，扶梯开始正向检修向上（向下）运行，松手立即停车。 六、 将控制屏检修盒拔掉，接上正常插头，动力柜接上检修插头，按检修上行按钮（下行按钮），接触器 SC（XC）、接触器 YC、接触器 YXC、接触器 SJC 应按此顺序吸合，扶梯开始正向检修向上（向下）运行。 七 、 若 没 有异 常，控制屏和动力柜均 接上正常插头，重 新 通电后，按正常上行按钮（下行按钮），接触器 SC（XC）、接触器 YC、接触器 YXC、接触器 SJC 应按此顺序吸合，扶梯开始向上运行（向下运行）；按停止 按钮，扶梯应能 自 动减 速 停车。 八 、 外 部故 障 检查： 停车后，依 次 右 部梯级链 、左 部梯级链 等安全开关，观察故 障 显示 是否正确（数码 故 障 显示 说 明见 下表）。 保护代 码 保护 名 称 保护 动作 处 理 0 正常 无 动作 1 断左 部梯级链 开关（TCS.L）后 停机 ，故 障 锁 存 ，故 障 消 失 并且复位后才 能 开机 ； 2 断右 部梯级链 开关（TCS.R）后 停机 ，故 障 锁 存 ，故 障 消 失 并且复位后才 能 开机 ； 3 ...
