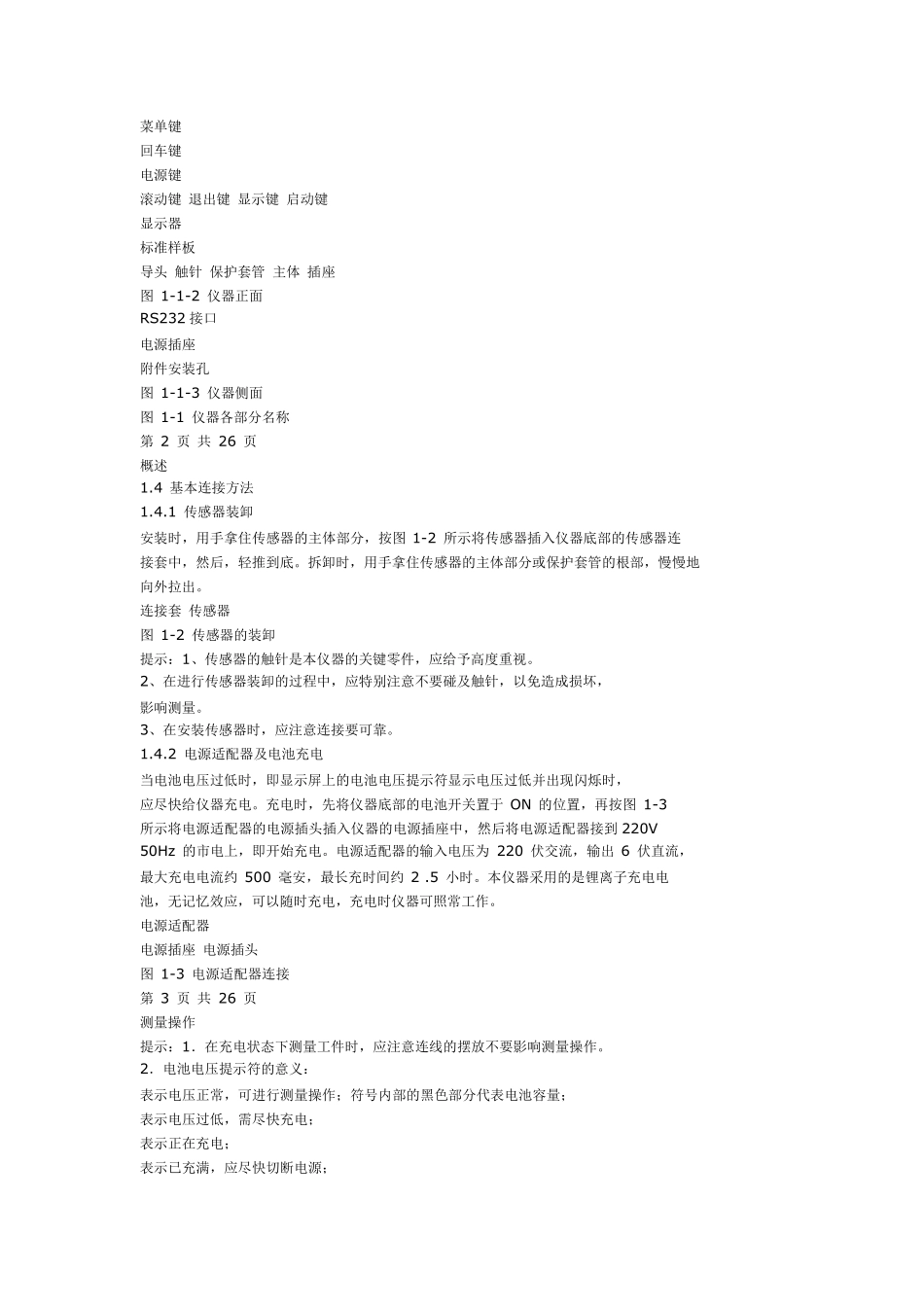

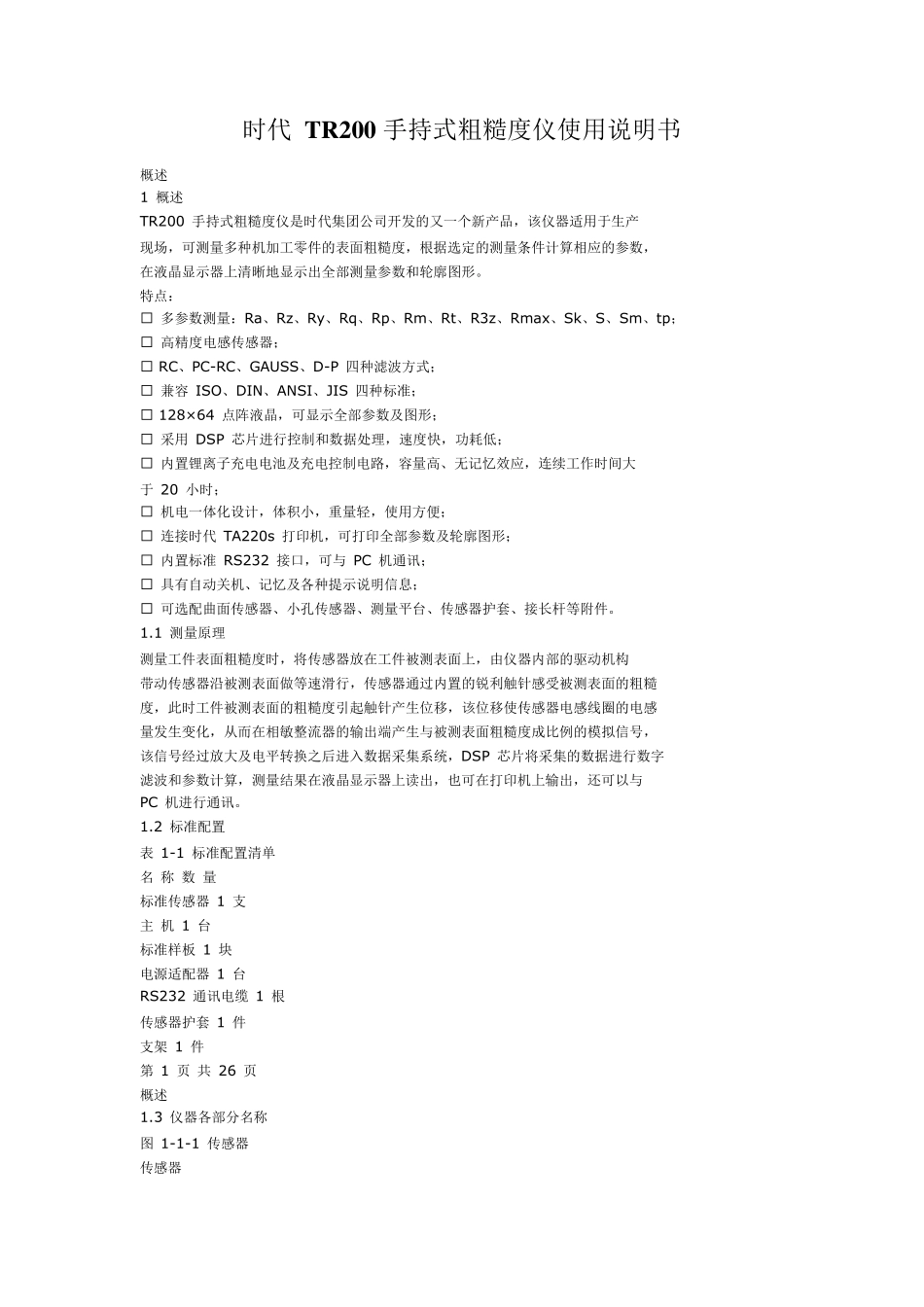

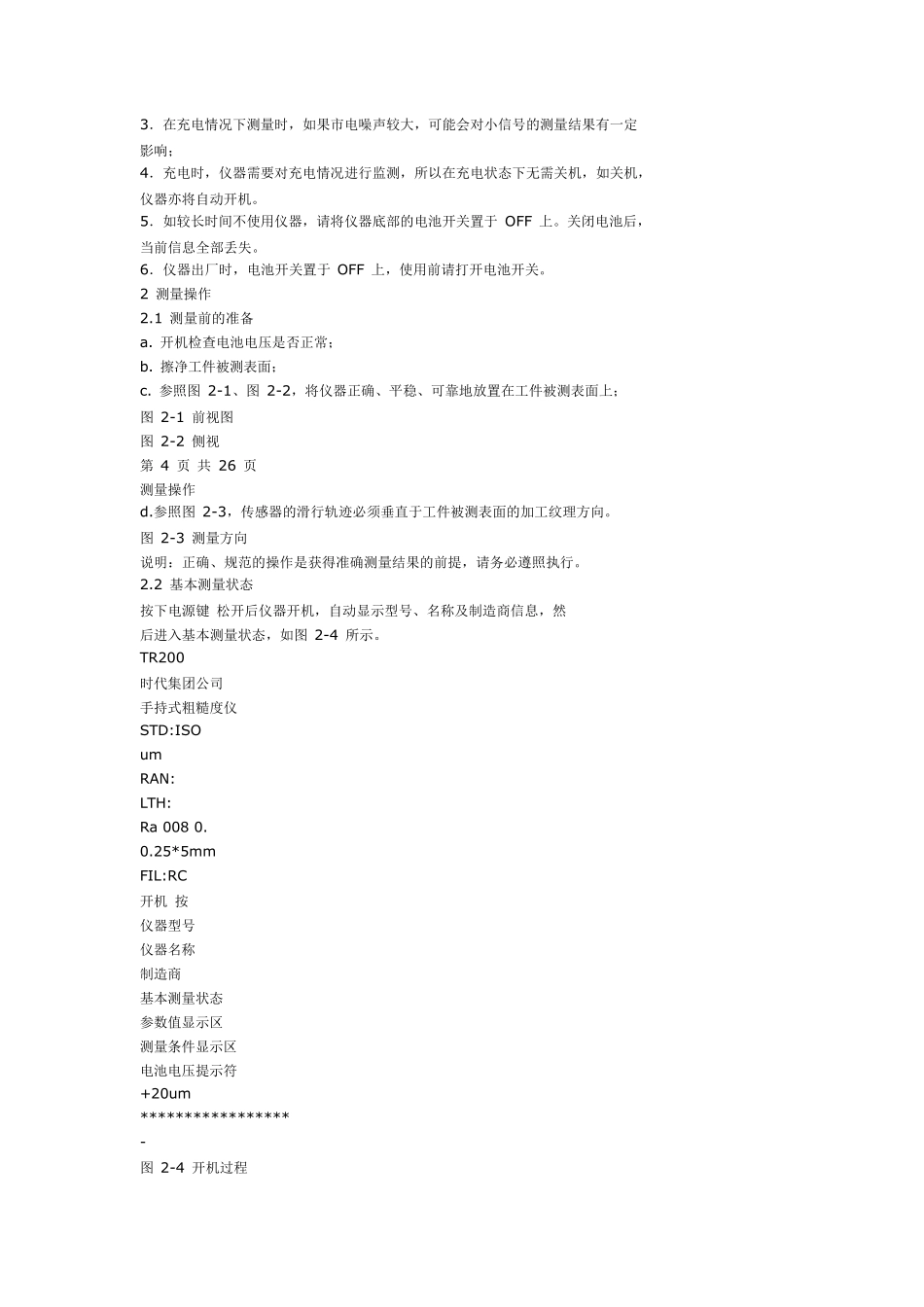

时代 TR200 手持式粗糙度仪使用说明书 概述 1 概述 TR200 手持式粗糙度仪是时代集团公司开发的又一个新产品,该仪器适用于生产 现场,可测量多种机加工零件的表面粗糙度,根据选定的测量条件计算相应的参数, 在液晶显示器上清晰地显示出全部测量参数和轮廓图形。 特点: က 多参数测量:Ra、Rz、Ry、Rq、Rp、Rm、Rt、R3z、Rmax、Sk、S、Sm、tp; က 高精度电感传感器; က RC、PC-RC、GAUSS、D-P 四种滤波方式; က 兼容 ISO、DIN、ANSI、JIS 四种标准; က 128×64 点阵液晶,可显示全部参数及图形; က 采用 DSP 芯片进行控制和数据处理,速度快,功耗低; က 内置锂离子充电电池及充电控制电路,容量高、无记忆效应,连续工作时间大 于 20 小时; က 机电一体化设计,体积小,重量轻,使用方便; က 连接时代 TA220s 打印机,可打印全部参数及轮廓图形; က 内置标准 RS232 接口,可与 PC 机通讯; က 具有自动关机、记忆及各种提示说明信息; က 可选配曲面传感器、小孔传感器、测量平台、传感器护套、接长杆等附件。 1.1 测量原理 测量工件表面粗糙度时,将传感器放在工件被测表面上,由仪器内部的驱动机构 带动传感器沿被测表面做等速滑行,传感器通过内置的锐利触针感受被测表面的粗糙 度,此时工件被测表面的粗糙度引起触针产生位移,该位移使传感器电感线圈的电感 量发生变化,从而在相敏整流器的输出端产生与被测表面粗糙度成比例的模拟信号, 该信号经过放大及电平转换之后进入数据采集系统,DSP 芯片将采集的数据进行数字 滤波和参数计算,测量结果在液晶显示器上读出,也可在打印机上输出,还可以与 PC 机进行通讯。 1.2 标准配置 表 1-1 标准配置清单 名 称 数 量 标准传感器 1 支 主 机 1 台 标准样板 1 块 电源适配器 1 台 RS232 通讯电缆 1 根 传感器护套 1 件 支架 1 件 第 1 页 共 26 页 概述 1.3 仪器各部分名称 图 1-1-1 传感器 传感器 菜单键 回车键 电源键 滚动键 退出键 显示键 启动键 显示器 标准样板 导头 触针 保护套管 主体 插座 图 1-1-2 仪器正面 RS232 接口 电源插座 附件安装孔 图 1-1-3 仪器侧面 图 1-1 仪器各部分名称 第 2 页 共 26 页 概述 1.4 基本连接方法 1.4.1 传感器装卸 安装时,用手拿住传感器的主体部分,按图 1-2 所示将传感器插入仪器底部的...
