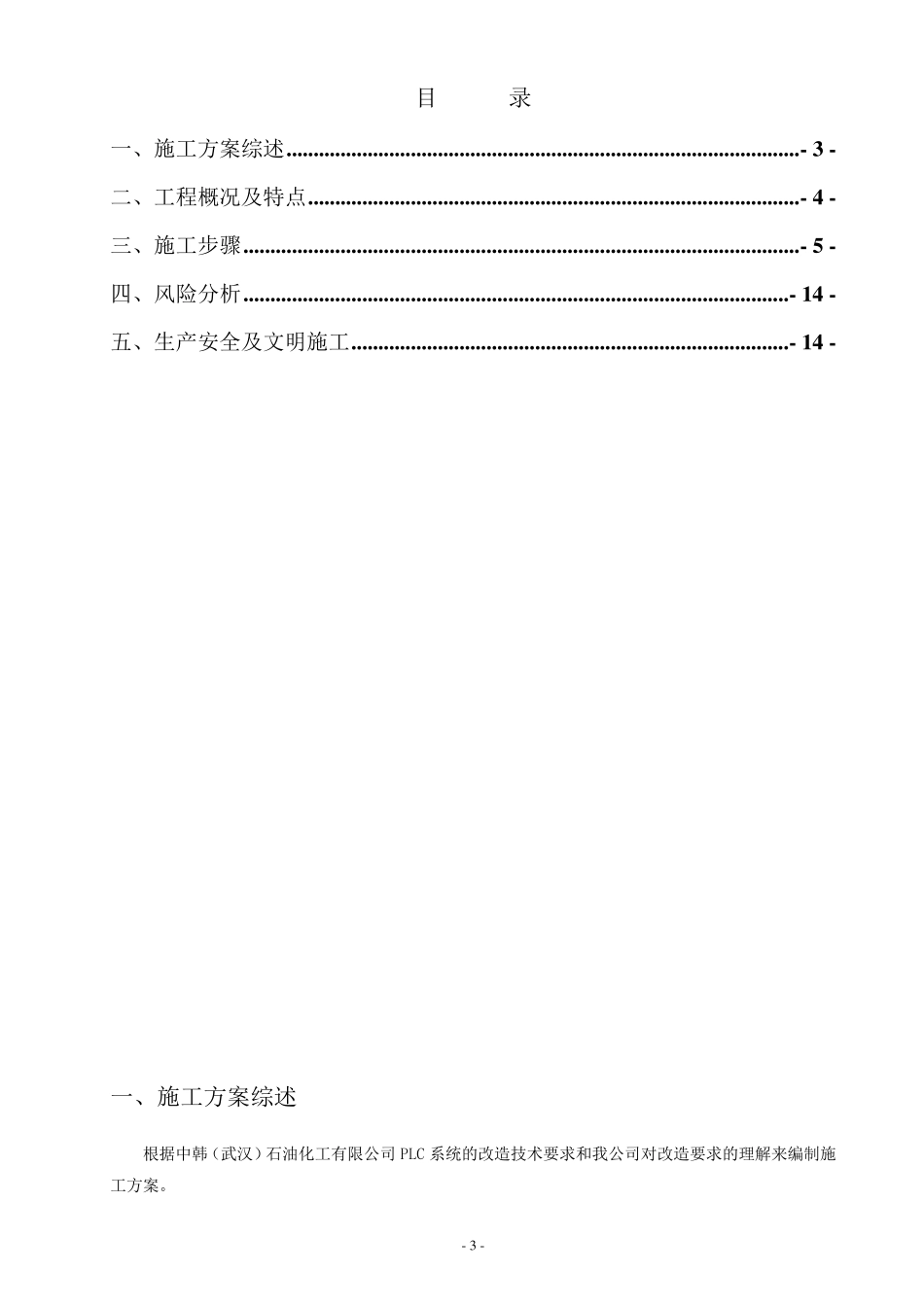

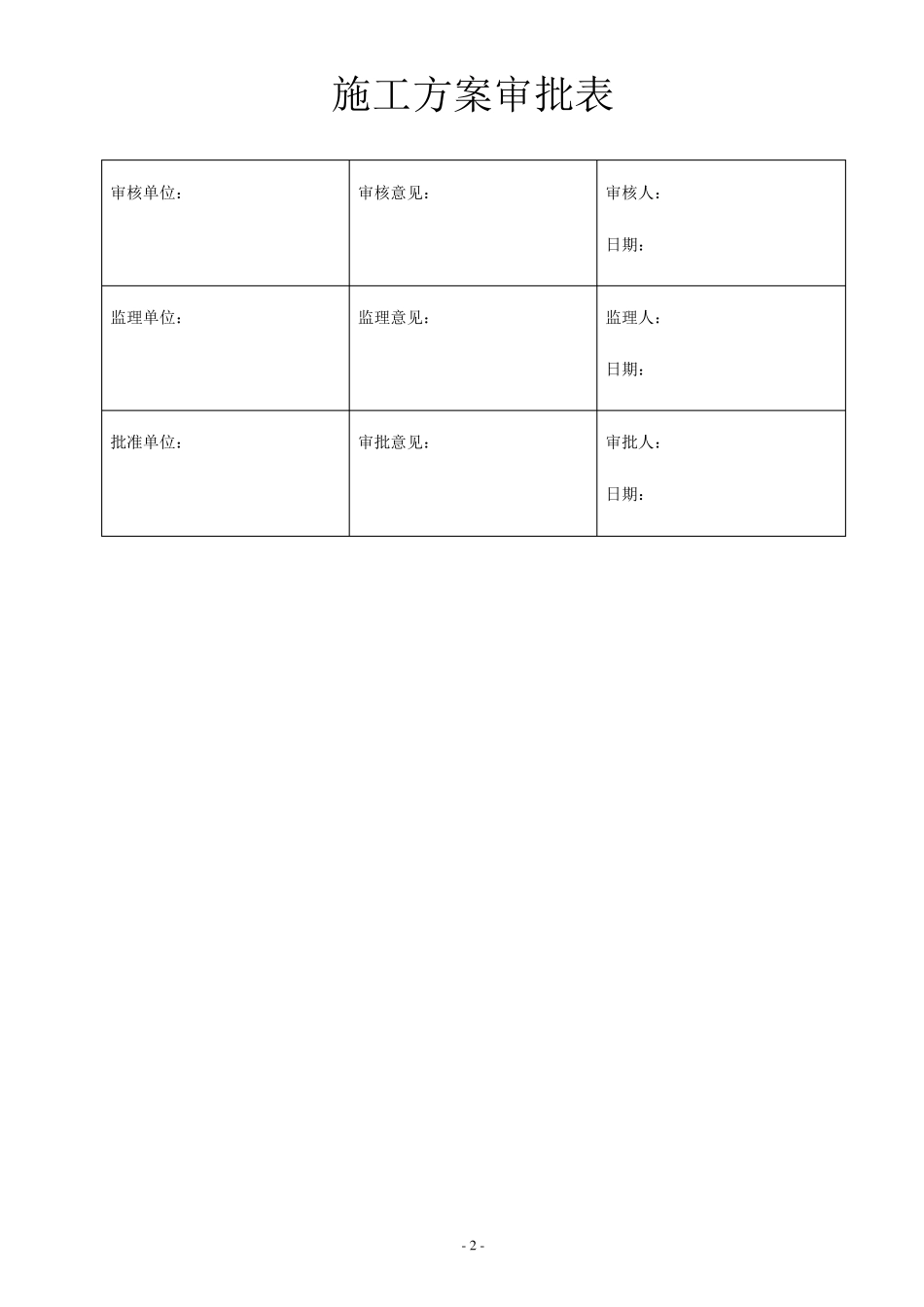

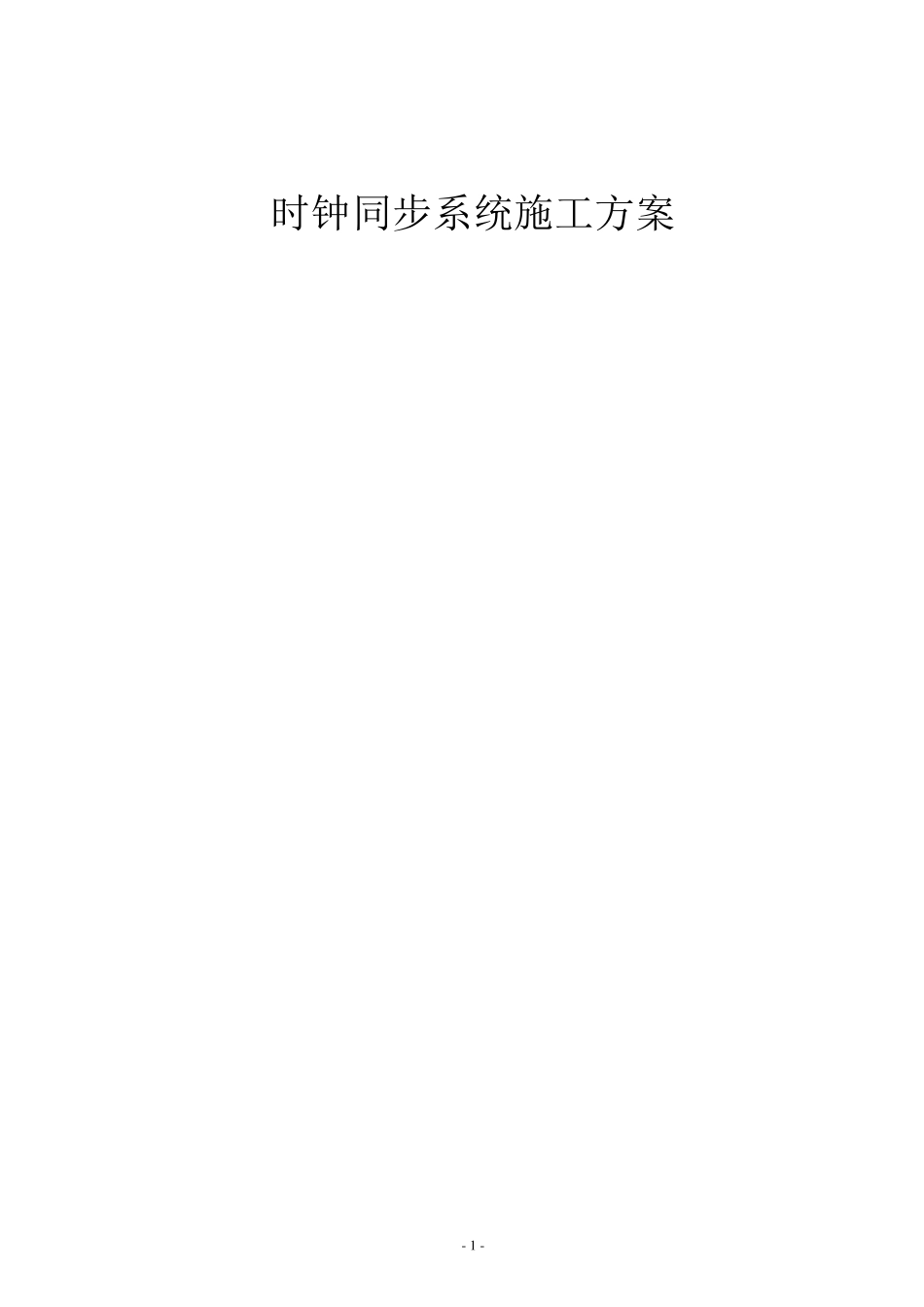

- 1 - 时钟同步系统施工方案 - 2 - 施工方案审批表 审核单位： 审核意见： 审核人： 日期： 监理单位： 监理意见： 监理人： 日期： 批准单位： 审批意见： 审批人： 日期： - 3 - 目 录 一、施工方案综述 ............................................................................................... - 3 - 二、工程概况及特点 ........................................................................................... - 4 - 三、施工步骤 ....................................................................................................... - 5 - 四、风险分析 ..................................................................................................... - 1 4 - 五、生产安全及文明施工 ................................................................................. - 1 4 - 一、施工方案综述 根据中韩（武汉）石油化工有限公司 PLC 系统的改造技术要求和我公司对改造要求的理解来编制施工方案。 - 4 - 采用西门子以太网模块，结合多套系统的CPU 功能，实现多系统之间的工业以太网下的时钟同步。 二、工程概况及特点 本改造系统将 10 套西门子CPU（其中包括 S7-300 和 S7-400 的CPU）组成两个时钟系统进行时钟同步。本系统采用卫星时钟同步模块作为时钟源，西门子以太网模块CP443 和 CP343 作为接口模块，并结合CPU 的属性来实现时钟同步功能，将卫星时钟同步模块作为时钟主站，将所有 PLC 的CPU 设置成为时钟从站，并激活时钟同步功能，系统网络图如下： 时钟源 时钟跟随 图 1 时钟系统一（HDPE） 时钟源 时钟跟随 图 2 时钟系统二（LLDPE） 2.1 时钟同步说明 本改造系统采用的是工业以太网 SIMATIC 模式时间同步，该模式结合 ISO 传输服务通常用于过程自动化。通信处理器（CP）和同步CPU 之间同步精度 +/- 10ms、分辨率 +/- 1ms。卫星时钟同步模块作为时钟源，其余 PLC 的CPU（如 S7-300）配置为从时钟，那么主时钟时钟消息通过工业以太网传送到 CPU。在 CPU 中设置时钟同步，能够选择从 1 秒到 24 小时时间间隔用于同步。同步成功后，从站 PLC - 5 - 与时钟源之间将会按照设定的间隔时间进行同步扫描。 2.2 组网方式 组成两个时钟系统，按照就近原则，将同一机柜间的PL...
