昆明地铁交通6号线自动售检票系统(AFC)自动售票机(TVM)用户手册

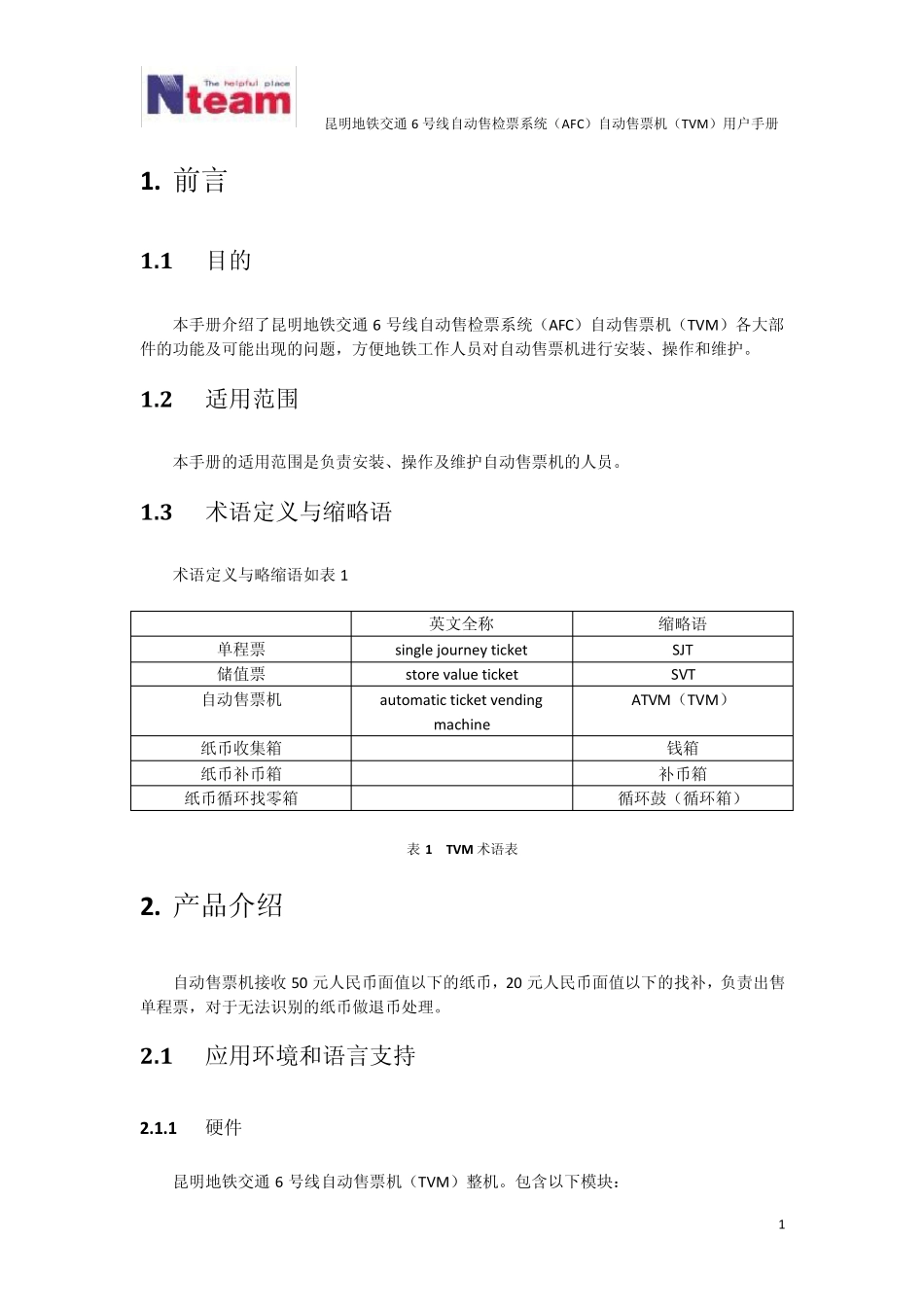

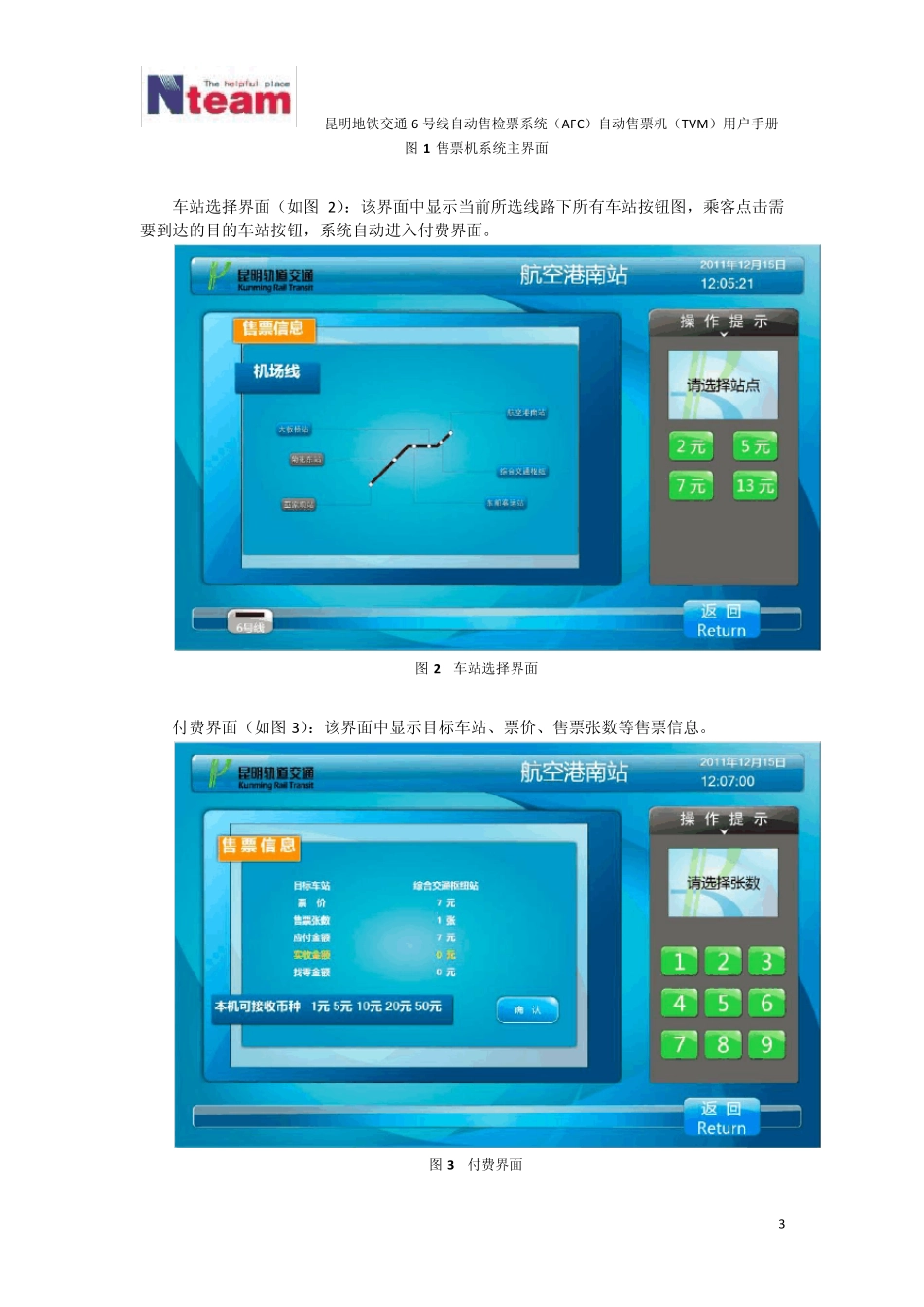

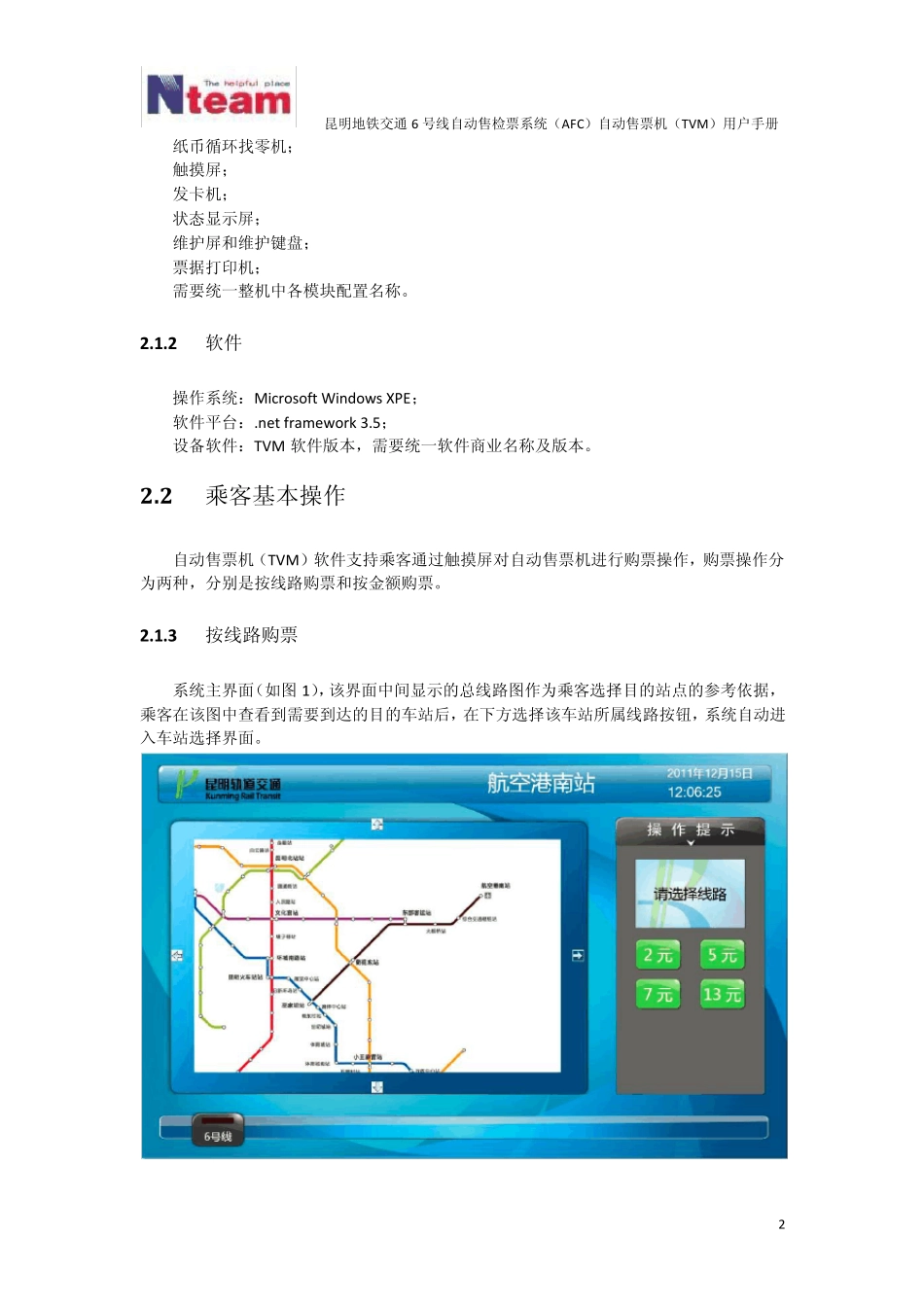

昆明地铁交通6 号线自动售检票系统（AFC）自动售票机（TVM）用户手册 1 1. 前言 1.1 目的 本手册介绍了昆明地铁交通6 号线自动售检票系统（AFC）自动售票机（TVM）各大部件的功能及可能出现的问题，方便地铁工作人员对自动售票机进行安装、操作和维护。 1.2 适用范围 本手册的适用范围是负责安装、操作及维护自动售票机的人员。 1.3 术语定义与缩略语 术语定义与略缩语如表 1 英文全称 缩略语 单程票 single journey ticket SJT 储值票 store value ticket SVT 自动售票机 automatic ticket vending machine ATVM（TVM） 纸币收集箱 钱箱 纸币补币箱 补币箱 纸币循环找零箱 循环鼓（循环箱） 表 1 TVM 术语表 2. 产品介绍 自动售票机接收 50 元人民币面值以下的纸币，20 元人民币面值以下的找补，负责出售单程票，对于无法识别的纸币做退币处理。 2.1 应用环境和语言支持 2.1.1 硬件 昆明地铁交通6 号线自动售票机（TVM）整机。包含以下模块： 昆明地铁交通6 号线自动售检票系统（AFC）自动售票机（TVM）用户手册 2 纸币循环找零机； 触摸屏； 发卡机； 状态显示屏； 维护屏和维护键盘； 票据打印机； 需要统一整机中各模块配置名称。 2.1.2 软件 操作系统：Microsoft Window s XPE； 软件平台：.net framew ork 3.5； 设备软件：TVM 软件版本，需要统一软件商业名称及版本。 2 .2 乘客基本操作 自动售票机（TVM）软件支持乘客通过触摸屏对自动售票机进行购票操作，购票操作分为两种，分别是按线路购票和按金额购票。 2.1.3 按线路购票 系统主界面（如图 1），该界面中间显示的总线路图作为乘客选择目的站点的参考依据，乘客在该图中查看到需要到达的目的车站后，在下方选择该车站所属线路按钮，系统自动进入车站选择界面。 昆明地铁交通6 号线自动售检票系统（AFC）自动售票机（TVM）用户手册 3 图1 售票机系统主界面 车站选择界面（如图2）：该界面中显示当前所选线路下所有车站按钮图，乘客点击需要到达的目的车站按钮，系统自动进入付费界面。 图2 车站选择界面 付费界面（如图3）：该界面中显示目标车站、票价、售票张数等售票信息。 图3 付费界面 昆明地铁交通6 号线自动售检票系统（AFC）自动售票机（TVM）用户手册 4 若乘客需要一次性购买多张票，则在右方选择需要购买的数量，目前最多可一次性购买9 张。当乘客点击“确认”按钮时...
