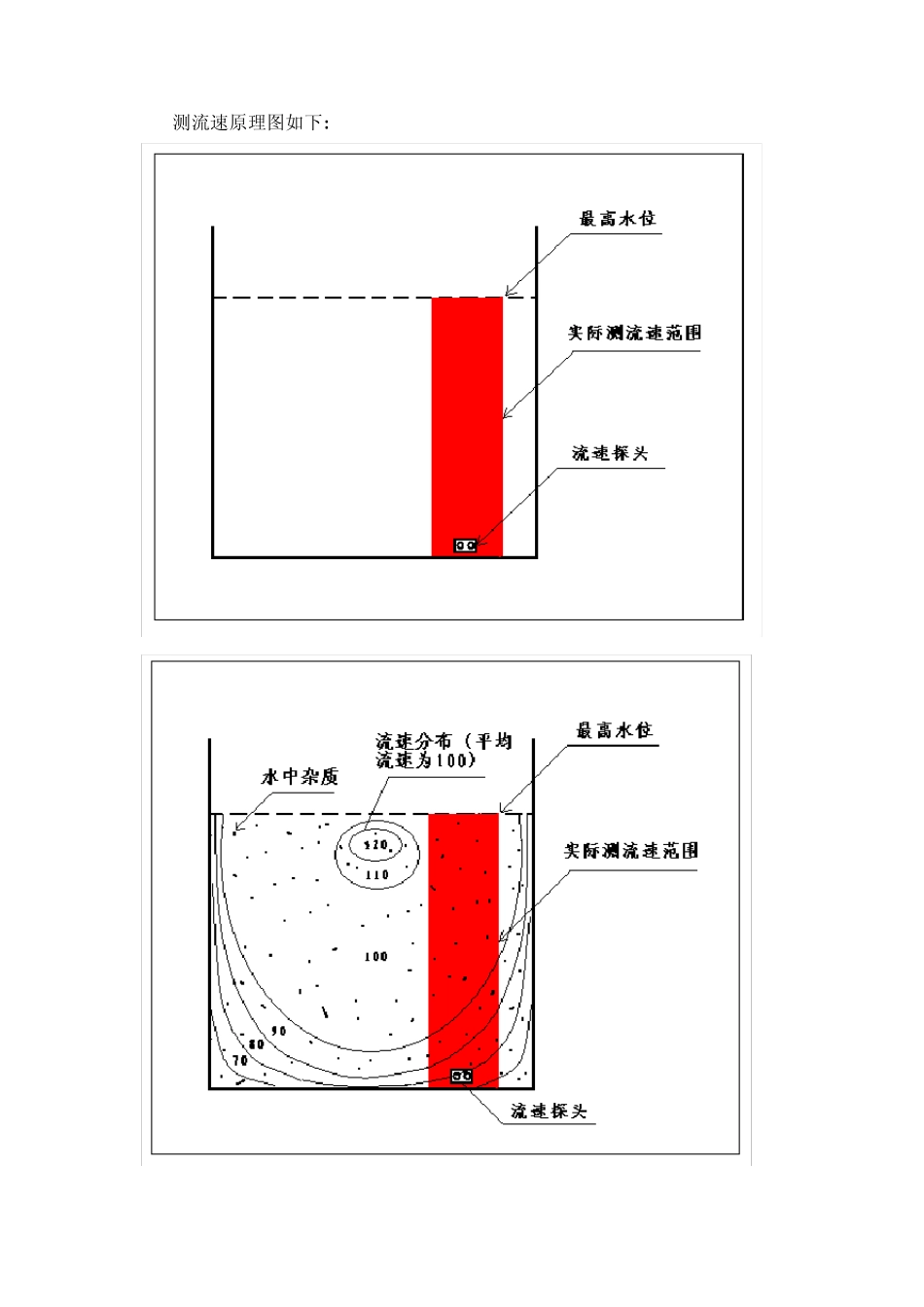

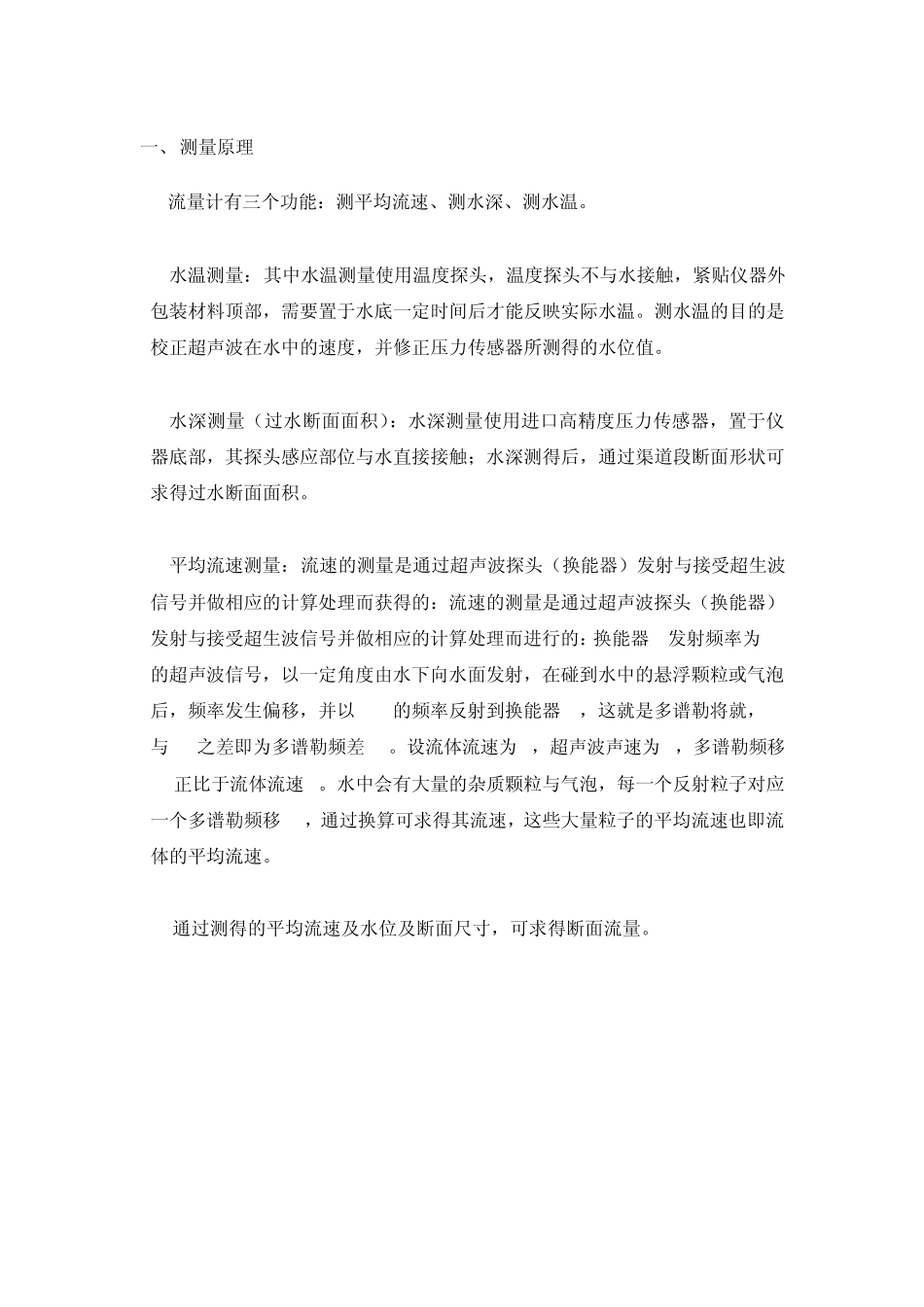

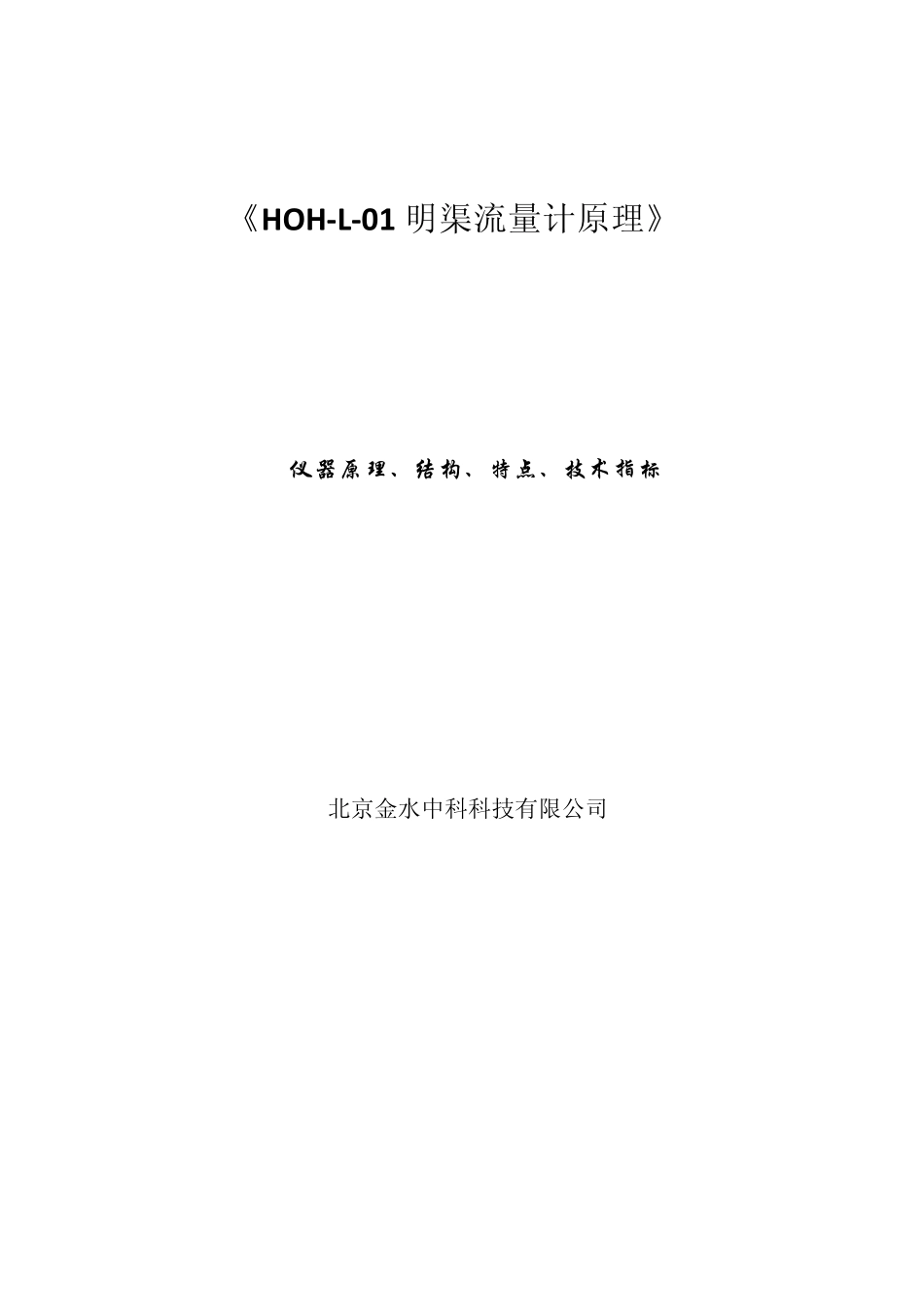

《HO H-L-01 明渠流量计原理》 仪器原理、结构、特点、技术指标 北京金水中科科技有限公司 一、 测量原理 流量计有三个功能：测平均流速、测水深、测水温。 水温测量：其中水温测量使用温度探头，温度探头不与水接触，紧贴仪器外包装材料顶部，需要置于水底一定时间后才能反映实际水温。测水温的目的是校正超声波在水中的速度，并修正压力传感器所测得的水位值。 水深测量（过水断面面积）：水深测量使用进口高精度压力传感器，置于仪器底部，其探头感应部位与水直接接触；水深测得后，通过渠道段断面形状可求得过水断面面积。 平均流速测量：流速的测量是通过超声波探头（换能器）发射与接受超生波信号并做相应的计算处理而获得的：流速的测量是通过超声波探头（换能器）发射与接受超生波信号并做相应的计算处理而进行的：换能器 1发射频率为 f1的超声波信号，以一定角度由水下向水面发射，在碰到水中的悬浮颗粒或气泡后，频率发生偏移，并以 f2的频率反射到换能器 2，这就是多谱勒将就，f2与 f1之差即为多谱勒频差 fd。设流体流速为 v，超声波声速为 c，多谱勒频移fd正比于流体流速 v。水中会有大量的杂质颗粒与气泡，每一个反射粒子对应一个多谱勒频移 fd，通过换算可求得其流速，这些大量粒子的平均流速也即流体的平均流速。 通过测得的平均流速及水位及断面尺寸，可求得断面流量。 测流速原理图如下: 断面的平均流速= 实际测速范围内的杂质最大概率流速 二、 仪器结构 结构图： 安装图： 三、仪器特点 应用范围： 渠道或河流的流量计量，适合各种水质：城市污水、工业废水、 灌溉用水、饮用水、海水。 功能特点： 同时测量平均流速、水深、水温，对非宽浅渠道测流精度很高； 为国内首次开发的超声波多普勒明渠流量计，其中分体式具有 良好的防堵防盗性能。 第一台国产化多普勒超声波明渠流量计 HOH-L-01型多普勒超声波明渠流量计是由北京金水中科科技有限公司与中国灌溉排水发展中心、北京大学、中国水利水电科学研究院在水利部“948”项目引进国外先进技术的基础上开发研制的具有自主知识产权的新一代明渠流量测量设备，处于国内领先水平，与国外同类产品相比在改进其技术性能的基础上又开发了具有良好防堵防盗性能的分体式，是代替现有的广泛使用的水位式流量计及超声波流量计的理想产品。 ◆测量精度高，同时测量平均流速、水深、水温。 ◆无水头损失，不需建设槽或堰。 ◆安装简单，不需辅助工...
