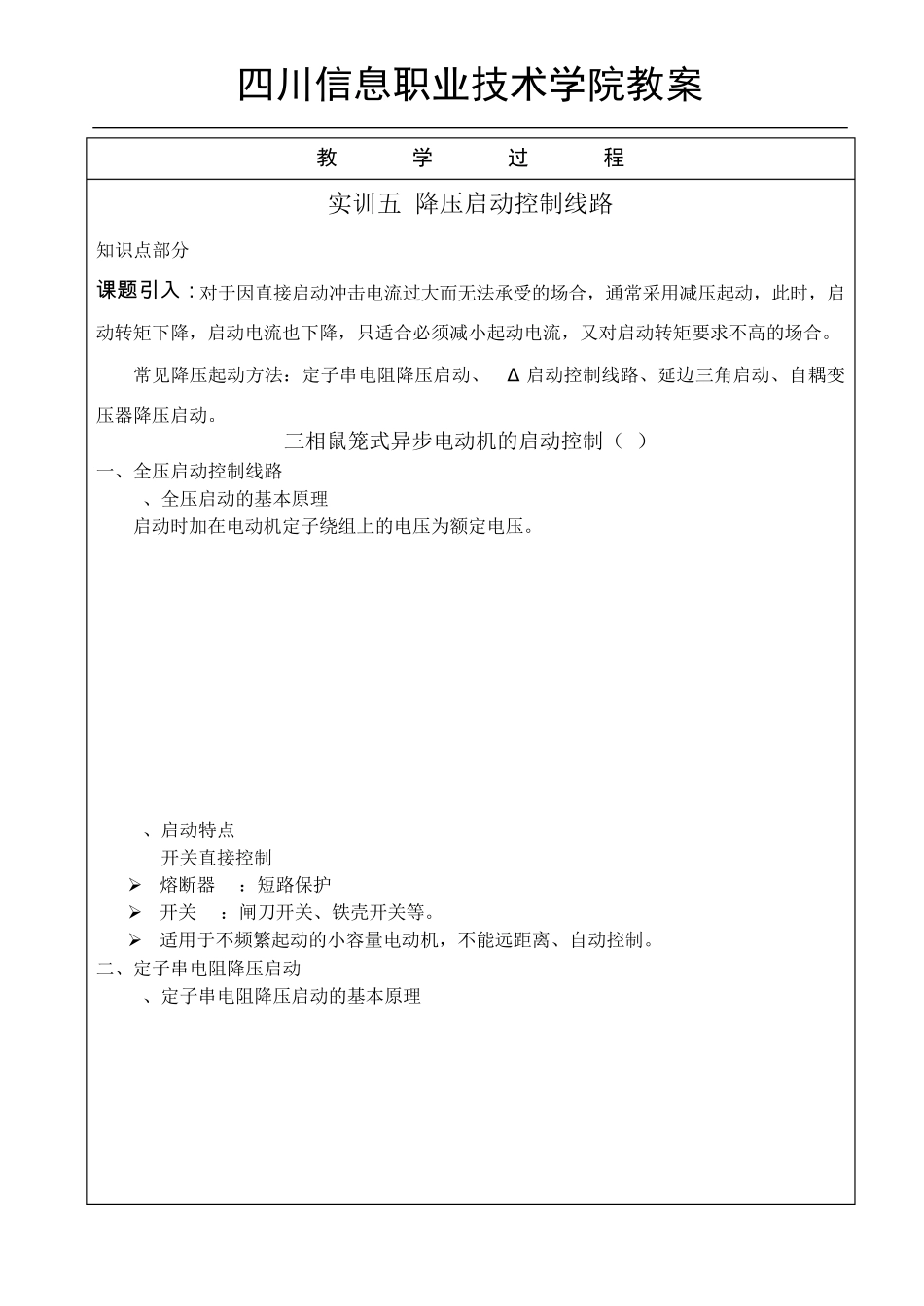

四川信息职业技术学院教案 教 学 过 程 实训五 降压启动控制线路 知识点部分 课 题 引 入：对于因直接启动冲击电流过大而无法承受的场合，通常采用减压起动，此时，启动转矩下降，启动电流也下降，只适合必须减小起动电流，又对启动转矩要求不高的场合。 常见降压起动方法：定子串电阻降压启动、Y/Δ 启动控制线路、延边三角启动、自耦变压器降压启动。 三相鼠笼式异步电动机的启动控制（1） 一、全压启动控制线路 1、全压启动的基本原理 启动时加在电动机定子绕组上的电压为额定电压。 2、启动特点 开关直接控制 熔断器 FU：短路保护 开关 QS：闸刀开关、铁壳开关等。 适用于不频繁起动的小容量电动机，不能远距离、自动控制。 二、定子串电阻降压启动 1、定子串电阻降压启动的基本原理 四川信息职业技术学院教案 三相笼形异步电动机启动时，在电动机定子电路串入电阻或电抗器，使加到电动机定子绕组端电压降低，减少了电动机上的启动电流。当电动机的转速接近额定值时，切除了电阻，电源电压直接加在电动机上，启动过程结束。 2、定子串电阻减压起动控制电路： 主电路(a)：在刚起动时，KM1主触头闭合，串入电阻R降压起动，在正常运行时， KM2主触头闭合，切除电阻R。 控制电路(b)： 按 SB2，线圈 KM1、KT得电，KM1主触头闭合，电动机串入电阻降压起动，KT延时到，KM2线圈得电，电阻被短路，电动机正常起动。 四川信息职业技术学院教案 起动后，KM1与KT一直得电，浪费电能。 三、Y/Δ 启动控制线路 1、Y/Δ 启动的基本控制电路 全压工作时为三角形接法的电动机，起动时将其定子绕组接成星形，降低电动机的绕组相电压，进而限制起动电流。当反映起动过程结束的定时器发出指令时再将电动机的定子绕组改接成三角形接法实现全压工作。 2、分析 主电路(a)：KM2与KM3的主触点同时闭合，会造成电源短路，控制电路 必须能够避免这种情况发生。 控制电路(b) ：按下SB2，KM1、KM3线圈得电，它们的主触点闭合，电动机在Y方式下降压起动；自锁触点KM1闭合，同时KT线圈得电，延时开始，松开SB2， KM1、KM3线圈继续得电，保证电动机工作，KT延时时间到，KM3线圈失电，KM2线圈得电，电动机在△方式下工作。时间继电器KT的延时动断触点和延时动合触点似乎不会使 KM3和 KM2的线圈同时得电，但是，接触器的吸合时间和释放时间的离散性使得电路的工作状态存在不确定性。控制电路(b)不确定性 ：存在电...
