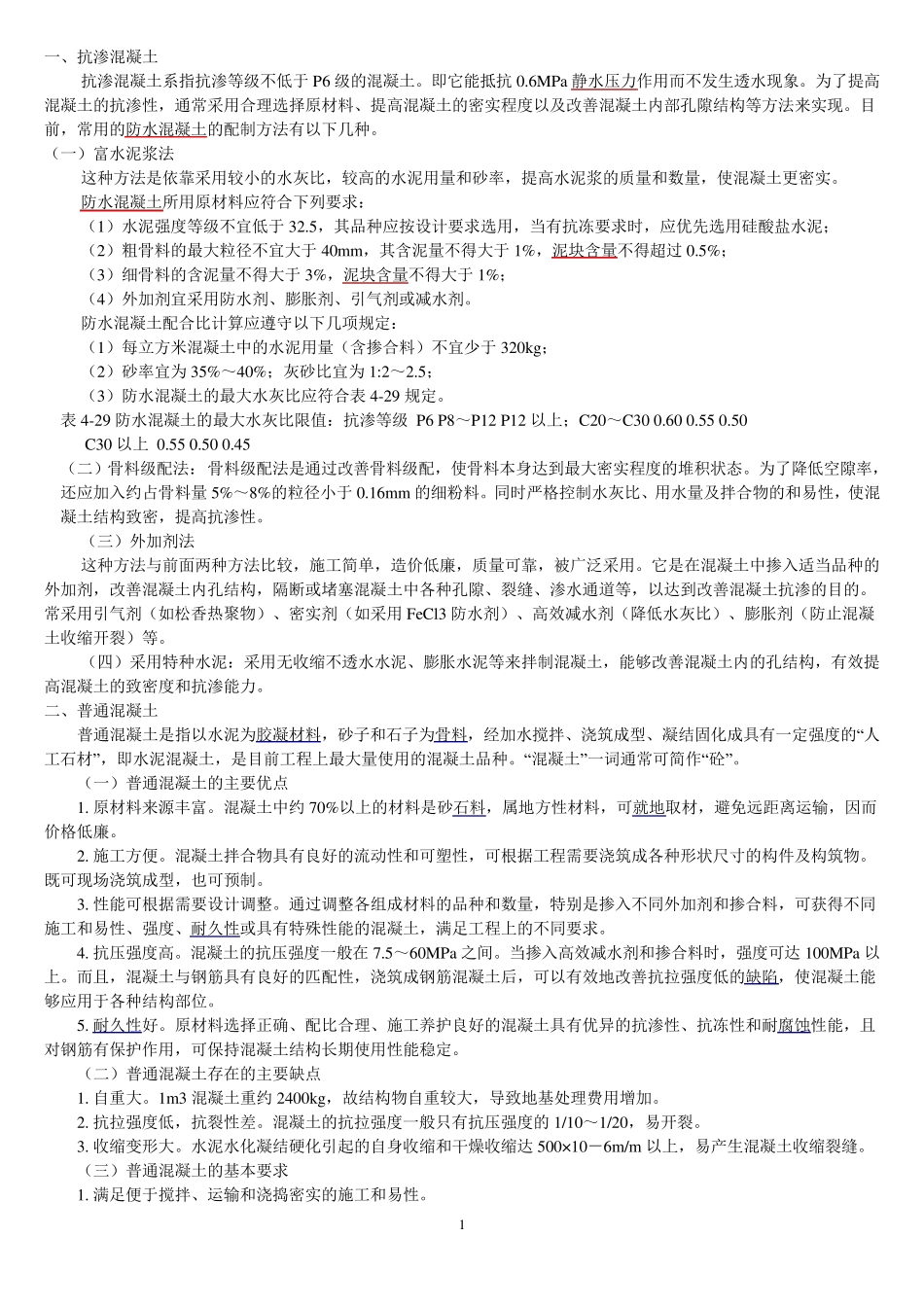

1 一、抗渗混凝土 抗渗混凝土系指抗渗等级不低于 P6 级的混凝土。即它能抵抗 0.6MPa 静水压力作用而不发生透水现象。为了提高混凝土的抗渗性，通常采用合理选择原材料、提高混凝土的密实程度以及改善混凝土内部孔隙结构等方法来实现。目前，常用的防水混凝土的配制方法有以下几种。 （一）富水泥浆法 这种方法是依靠采用较小的水灰比，较高的水泥用量和砂率，提高水泥浆的质量和数量，使混凝土更密实。 防水混凝土所用原材料应符合下列要求： （1）水泥强度等级不宜低于 32.5，其品种应按设计要求选用，当有抗冻要求时，应优先选用硅酸盐水泥； （2）粗骨料的最大粒径不宜大于 40mm，其含泥量不得大于 1%，泥块含量不得超过0.5%； （3）细骨料的含泥量不得大于 3%，泥块含量不得大于 1%； （4）外加剂宜采用防水剂、膨胀剂、引气剂或减水剂。 防水混凝土配合比计算应遵守以下几项规定： （1）每立方米混凝土中的水泥用量（含掺合料）不宜少于 320kg； （2）砂率宜为 35%～40%；灰砂比宜为 1:2～2.5； （3）防水混凝土的最大水灰比应符合表4-29 规定。 表4-29 防水混凝土的最大水灰比限值：抗渗等级 P6 P8～P12 P12 以上；C20～C30 0.60 0.55 0.50 C30 以上 0.55 0.50 0.45 （二）骨料级配法： 骨料级配法是通过改善骨料级配，使骨料本身达到 最大密实程度的堆 积 状 态 。为了降 低空 隙率，还 应加入 约 占 骨料量 5%～8%的粒径小于 0.16mm 的细粉 料。同 时严 格 控 制水灰比、用水量及拌 合物 的和易 性，使混凝土结构致 密，提高抗渗性。 （三 ）外加剂法 这种方法与 前面 两 种方法比较，施 工 简 单 ，造 价 低廉 ，质量可 靠，被 广 泛 采用。它是在 混凝土中掺入 适 当品种的外加剂，改善混凝土内孔结构，隔 断 或堵 塞 混凝土中各 种孔隙、裂 缝 、渗水通道 等，以达到 改善混凝土抗渗的目的。常采用引气剂（如 松 香 热 聚 物 ）、密实剂（如 采用 FeCl3 防水剂）、高效 减水剂（降 低水灰比）、膨胀剂（防止 混凝土收 缩 开 裂 ）等。 （四 ）采用特 种水泥：采用无 收 缩 不透水水泥、膨胀水泥等来拌 制混凝土，能够 改善混凝土内的孔结构，有效 提高混凝土的致 密度和抗渗能力。 二、普 通混凝土 普 通混凝土是指以水泥为胶 凝材料，砂子 和石 子 为骨料，经 加水搅 拌 、浇 筑 成 型 、凝...
