普通混凝土用砂、石质量及检验方法标准1至6章表格amp;补充的图2

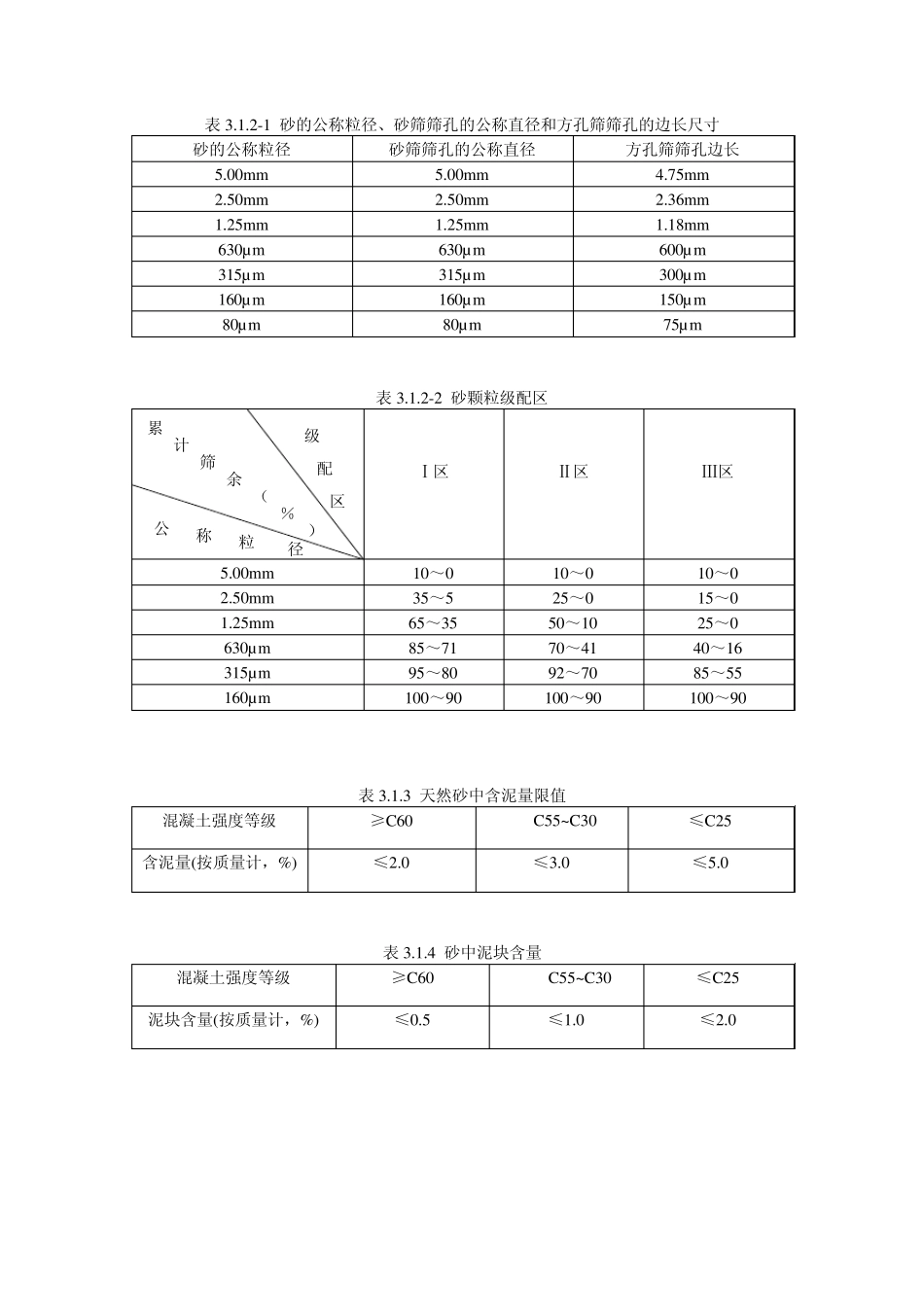

表3.1.2-1 砂的公称粒径、砂筛筛孔的公称直径和方孔筛筛孔的边长尺寸 砂的公称粒径 砂筛筛孔的公称直径 方孔筛筛孔边长 5.00mm 5.00mm 4.75mm 2.50mm 2.50mm 2.36mm 1.25mm 1.25mm 1.18mm 630µm 630µm 600µm 315µm 315µm 300µm 160µm 160µm 150µm 80µm 80µm 75µm 表3.1.2-2 砂颗粒级配区 Ⅰ区 Ⅱ区 Ⅲ区 5.00mm 10～0 10～0 10～0 2.50mm 35～5 25～0 15～0 1.25mm 65～35 50～10 25～0 630µm 85～71 70～41 40～16 315µm 95～80 92～70 85～55 160µm 100～90 100～90 100～90 表3.1.3 天然砂中含泥量限值 混凝土强度等级 ≥C60 C55~C30 ≤C25 含泥量(按质量计，%) ≤2.0 ≤3.0 ≤5.0 表3.1.4 砂中泥块含量 混凝土强度等级 ≥C60 C55~C30 ≤C25 泥块含量(按质量计，%) ≤0.5 ≤1.0 ≤2.0 级 配 区 累 计 筛 余 （ ％ ） 公 称 粒 径 表3.1.5 人工砂或混合砂中石粉含量 混凝土强度等级 ≥C60 C55~C30 ≤C25 石粉含量（％） MB<1.4(合格) ≤5.0 ≤7.0 ≤10.0 MB≥1.4（不合格） ≤2.0 ≤3.0 ≤5.0 表3.1.6 砂的坚固性指标 混凝土所处的环境条件及其性能要求 5 次循环后的质量损失（％） 在严寒及寒冷地区室外使用并经常处于潮湿或干湿交替状态下的混凝土 对于有抗疲劳、耐磨、抗冲击要求的混凝土 有腐蚀介质作用或经常处于水位变化区的地下结构混凝土 ≤8 其他条件下使用的混凝土 ≤10 表3.1.8 砂中的有害物质含量 项 目 质量指标 云母含量（按质量计，％） ≤2.0 轻物质含量（按质量计，％） ≤1.0 硫化物及硫酸盐含量 （折算成 SO3 按质量计，％） ≤1.0 有机物含量（用比色法试验） 颜色不应深于标准色，当颜色深于标准色时，应按水泥胶砂强度试验方法进行强度对比试验，抗压强度比不应低于 0.95 表3.1.11 海砂中贝壳含量 混凝土强度等级 ≥C40 C35~C30 C25~C15 贝壳含量(按质量计，%) ≤3 ≤5 ≤8 表3.2.2-1 石筛筛孔的公称直径于方孔筛尺寸 石的公称粒径 石筛筛孔的公称直径 方孔筛筛孔边长 2.50m m 2.50m m 2.36m m 5.00m m 5.00m m 4.75m m 10.0m m 10.0m m 9.5m m 16.0m m 16.0m m 16.0m m 20.0m m 20.0m m 19.0m m 25.0m m 25.0m m 26.5m m 31.5m m 31.5m m 31.5m m 40.0m m 40.0m m 37.5m m 50.0m m 50.0m m 5...
