晶体管单级放大电路的测试与分析

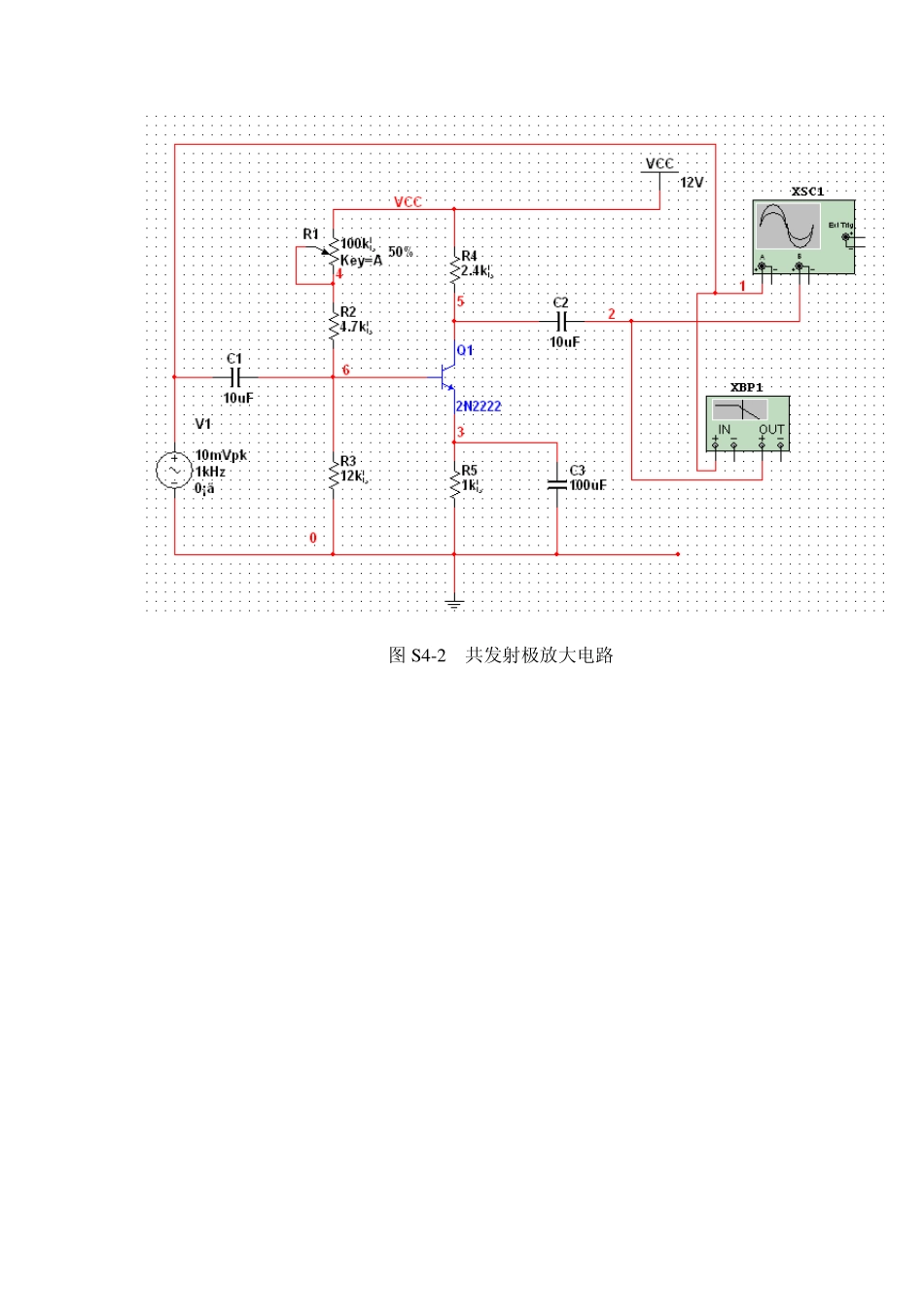

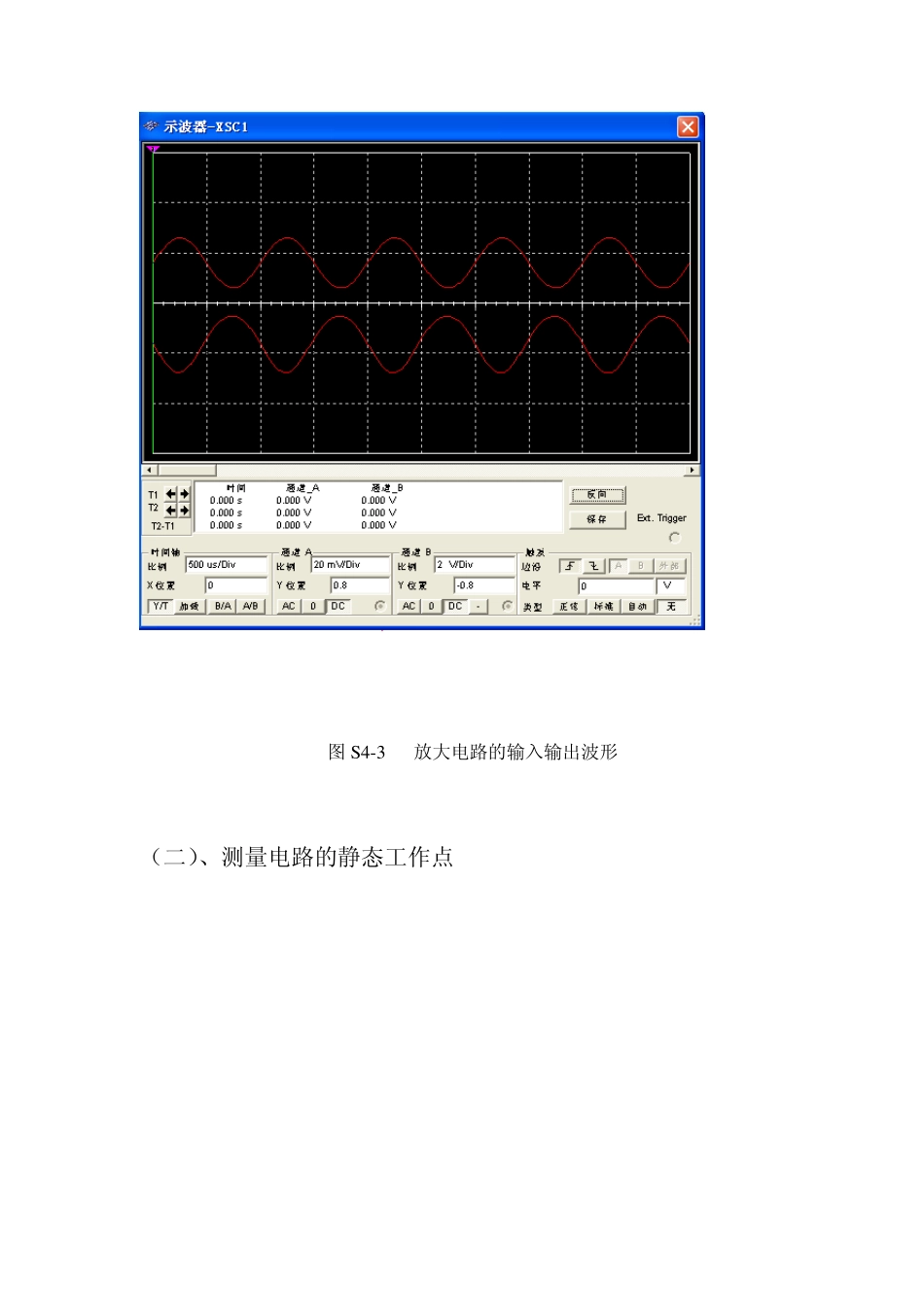

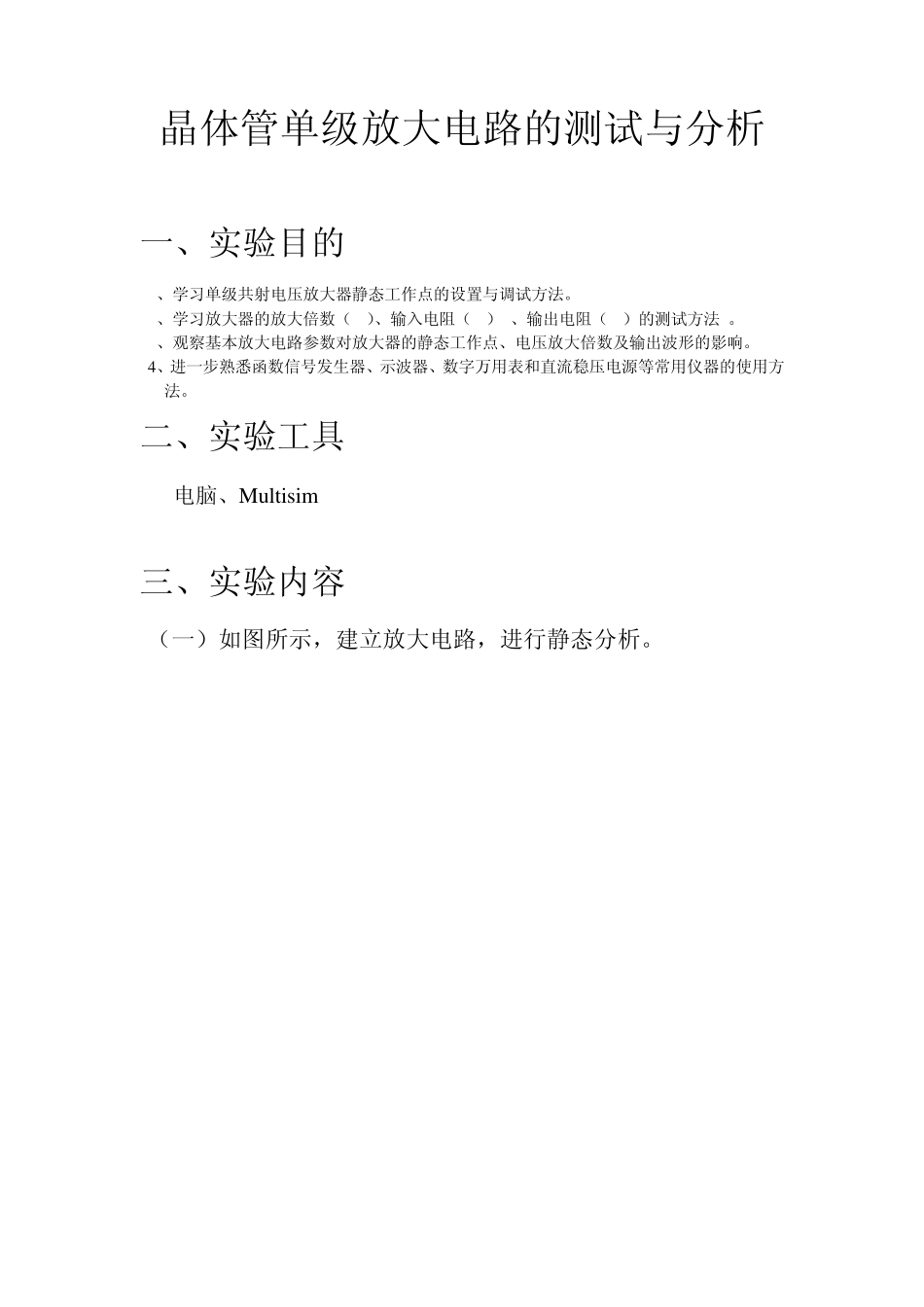

晶体管单级放大电路的测试与分析 一、实验目的 1、学习单级共射电压放大器静态工作点的设置与调试方法。 2、学习放大器的放大倍数（Au）、输入电阻（Ri） 、输出电阻（Ro）的测试方法 。 3、观察基本放大电路参数对放大器的静态工作点、电压放大倍数及输出波形的影响。 4、进一步熟悉函数信号发生器、示波器、数字万用表和直流稳压电源等常用仪器的使用方法。 二、实验工具 电脑、Mu ltisim 三、实验内容 （一）如图所示，建立放大电路，进行静态分析。 图S4-2 共发射极放大电路 图S4-3 放大电路的输入输出波形 （二）、测量电路的静态工作点 图 S4-4 放大电路的直流工作点分析 （三）、测量电路的放大倍数、输入电阻、输出电阻。 1、放大倍数 Au的测量 方法一：瞬态分析法 电压放大倍数是指输出电压与输入电压的有效值（或峰峰值）之比，即 UiUAvo （4 – 1） 图S 4-10 输入输出瞬态分析结果 从图S4-10 读取输入、输出信号波形峰峰值，代入4 – 1： 46.1123.899.93.899.97.10752.11706 UiUAvo 方法二：幅频特性的测量 图 S4-11 幅频特性图 该电路的幅频特性如图S4-11 所示。启动标尺移动至中频，如图知，Av = - 115.07。 2、输入电阻 Ri、输出电阻 Ro的测量 图 S4-12 输入电阻和输出电阻的测量电路图 图 S4-13 Ii、Ui、Uo1（带负载 R6=2.4 k Ω 的输出电压）、Uo（不带负载的输出电压）的值 仿真运行后，各表读数如图S4-13，读取各表的测量值得到：输入电流的有效无值 Ii = 2.948uA,输入电压 Ui = 7.071mV,输出电压 Uo1 = 446.186V,输出电压Uo 2 = 801.683。 则 k4.2948.2071.7uAmVIiUiRi k9.14.2186.446683.8016*)12(RUoUoRo 输入电阻 Ri测量方法二： 图 S4-14 输入电阻 Ri 的测量 从图S4-14 读取Ui = V（1）= 1.000V, II = I(v1)=416.414uA,即 k4.24.416000.1u AVIiUiRi （四）测量电路的幅频特性，测出上、下限频率，计算通频带 图 S4-9 放大电路的交流分析结果 启动标尺，从图S4-9 中可以看出，电路的下限频率 fL = 82.3Hz，上限频率 fL = 12.4MHz，通频带 fBW = fH - fL = 12.4MHz – 82.4Hz = 12.4MHz （五）、改变 R1（V1 或 V2）的值，观察输出波形失真现象，探讨参数变化对输出波形的影响。 若是静态工作点设置不合适，则会引起失真。如下图所示： 四、实验...
