智能光通信技术配置波分业务

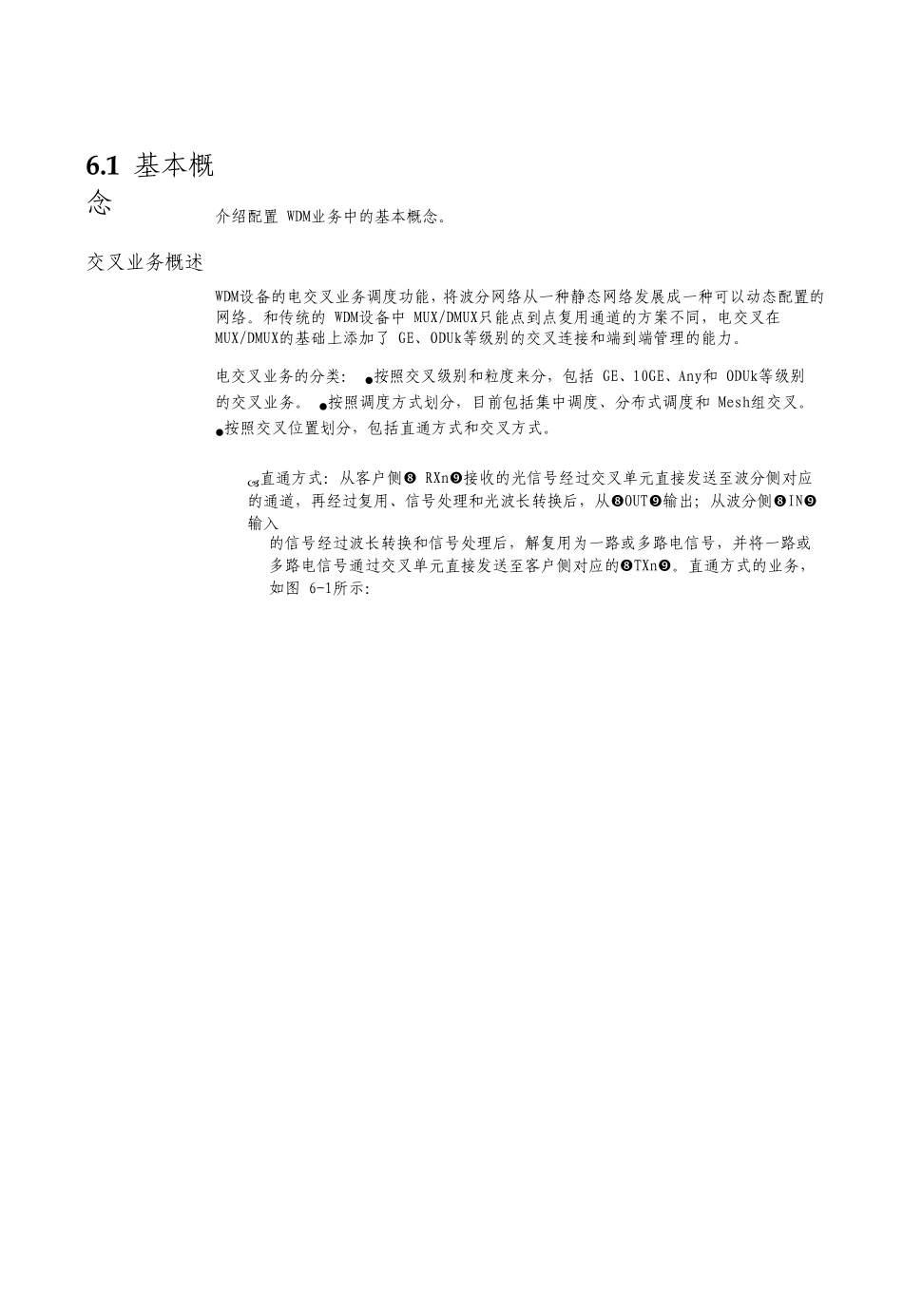

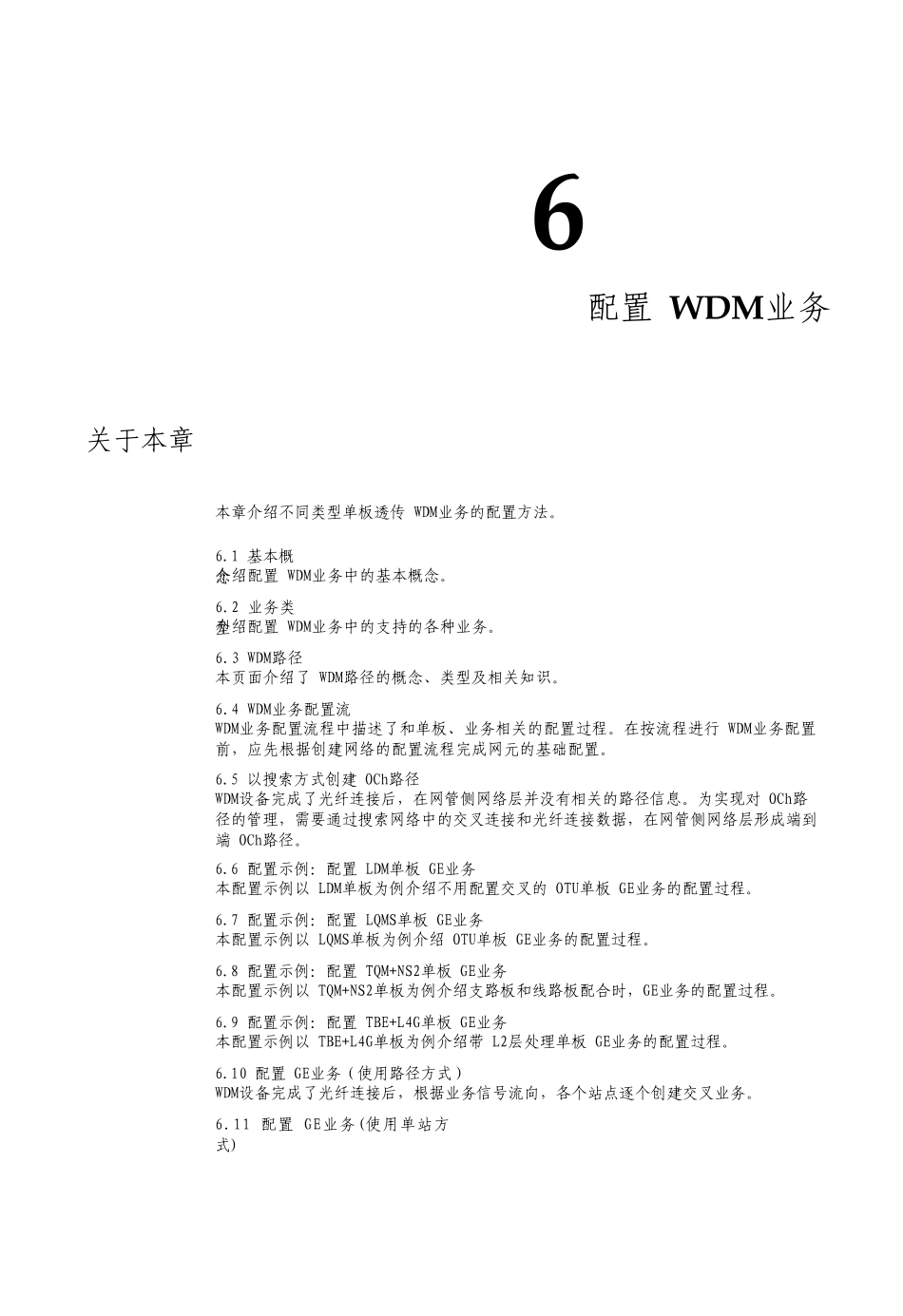

6配置 WDM业务 关于本章 本章介绍不同类型单板透传 WDM业务的配置方法。 6.1 基本概念 介绍配置 WDM业务中的基本概念。 6.2 业务类型 介绍配置 WDM业务中的支持的各种业务。 6.3 WDM路径 本页面介绍了 WDM路径的概念、类型及相关知识。 6.4 WDM业务配置流 WDM业务配置流程中描述了和单板、业务相关的配置过程。在按流程进行 WDM业务配置前，应先根据创建网络的配置流程完成网元的基础配置。 6.5 以搜索方式创建 OCh路径 WDM设备完成了光纤连接后，在网管侧网络层并没有相关的路径信息。为实现对 OCh路径的管理，需要通过搜索网络中的交叉连接和光纤连接数据，在网管侧网络层形成端到端 OCh路径。 6.6 配置示例：配置 LDM单板 GE业务 本配置示例以 LDM单板为例介绍不用配置交叉的 OTU单板 GE业务的配置过程。 6.7 配置示例：配置 LQMS单板 GE业务 本配置示例以 LQMS单板为例介绍 OTU单板 GE业务的配置过程。 6.8 配置示例：配置 TQM+NS2单板 GE业务 本配置示例以 TQM+NS2单板为例介绍支路板和线路板配合时，GE业务的配置过程。 6.9 配置示例：配置 TBE+L4G单板 GE业务 本配置示例以 TBE+L4G单板为例介绍带 L2层处理单板 GE业务的配置过程。 6.10 配置 GE业务（使用路径方式） WDM设备完成了光纤连接后，根据业务信号流向，各个站点逐个创建交叉业务。 6.11 配置 GE业务(使用单站方式) 在 U2000完成设备创建光纤和配置业务后，路径信息不存在于U2000的网管侧。为了管理 WDM路径，需要将搜索网络的交叉和光纤连接信息，从而在网管侧创建端到端的 WDM路径。 6.12 配置示例：配置 TDX+NS2单板 10GE LAN业务 本配置示例以 TDX+NS2单板为例介绍支路板和线路板配合透传 10GE LAN业务的配置过程。 6.13 参数说明 介绍配置 WDM业务时涉及到的参数说明。 6.1 基本概念 介绍配置 WDM业务中的基本概念。 交叉业务概述 WDM设备的电交叉业务调度功能，将波分网络从一种静态网络发展成一种可以动态配置的网络。和传统的 WDM设备中 MUX/DMUX只能点到点复用通道的方案不同，电交叉在 MUX/DMUX的基础上添加了 GE、ODUk等级别的交叉连接和端到端管理的能力。 电交叉业务的分类： 按照交叉级别和粒度来分，包括 GE、10GE、Any和 ODUk等级别的交叉业务。 按照调度方式划分，目前包括集中调度、分布式调度和 Mesh组交叉。按照交叉位置划分，包括直通方式和交叉方...
