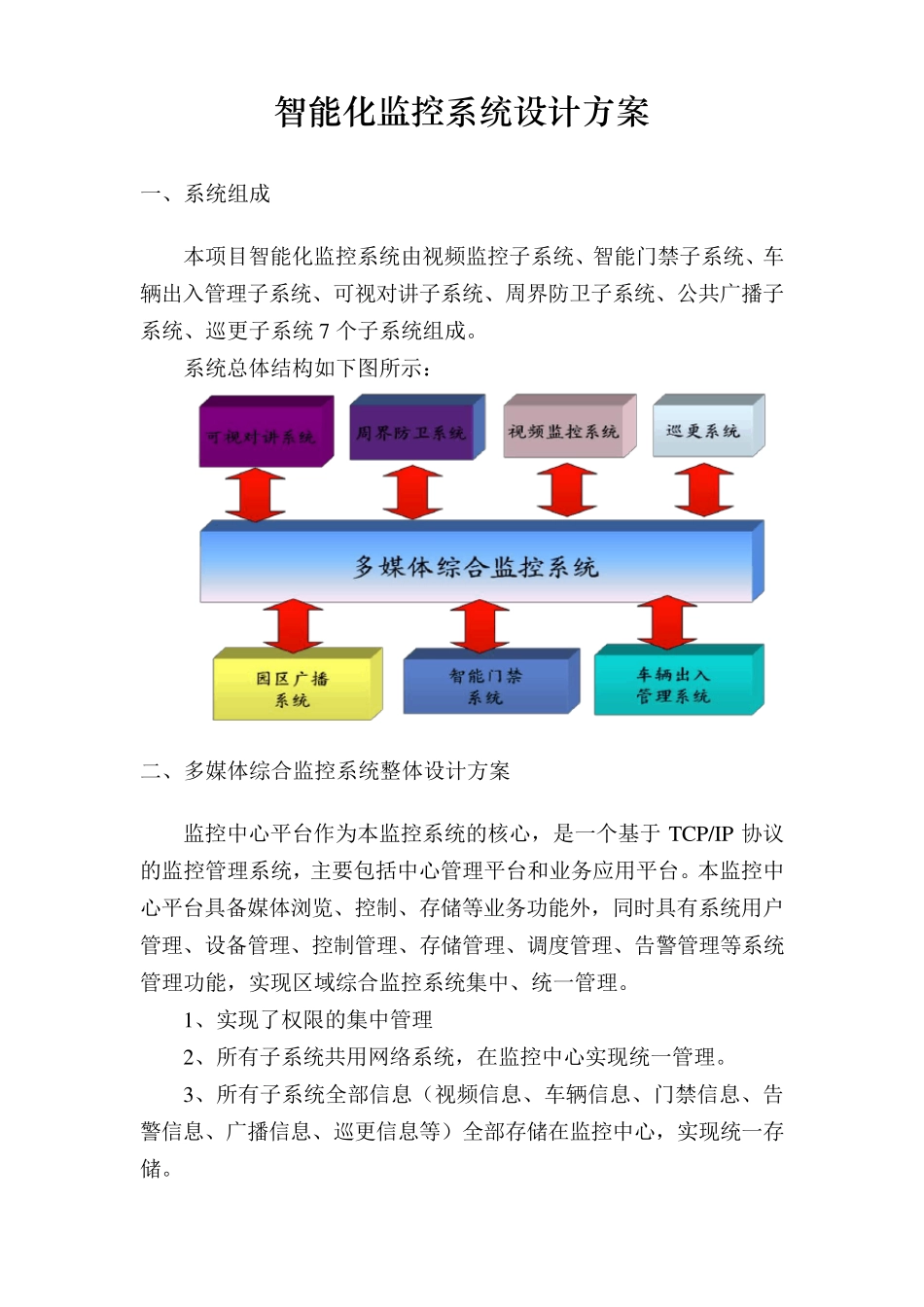

智 能 化 监 控 系 统 设 计 方 案 一、系统组成 本项目智能化监控系统由视频监控子系统、智能门禁子系统、车辆出入管理子系统、可视对讲子系统、周界防卫子系统、公共广播子系统、巡更子系统 7 个子系统组成。 系统总体结构如下图所示： 二、多媒体综合监控系统整体设计方案 监控中心平台作为本监控系统的核心，是一个基于 TCP/IP 协议的监控管理系统，主要包括中心管理平台和业务应用平台。本监控中心平台具备媒体浏览、控制、存储等业务功能外，同时具有系统用户管理、设备管理、控制管理、存储管理、调度管理、告警管理等系统管理功能，实现区域综合监控系统集中、统一管理。 1、实现了权限的集中管理 2、所有子系统共用网络系统，在监控中心实现统一管理。 3、所有子系统全部信息（视频信息、车辆信息、门禁信息、告警信息、广播信息、巡更信息等）全部存储在监控中心，实现统一存储。 TCP/IP网络分控台分控台分控台分控台分控台分控台多媒体接入单元C可控枪机C球机CS拾音器多媒体接入单元C可控枪机C球机CS拾音器多媒体接入单元C可控枪机C球机CS拾音器IPIPIP中心监控平台园区广播服务器智能门禁服务器车辆管理服务器周界防范服务器数据库服务器TCP/IP流媒体服务器流媒体服务器综合业务平台打印机多媒体客户端遥控器 多媒体接入单元多媒体接入单元电视墙音箱 三、系统传输方案 选用 LAN 网络来进行监控的媒体信息传输，通过 TCP/IP 网络传输到监控中心。监控点采用多媒体接入单元实现对媒体信息进行编码压缩和远程管理。 组网方式如下图所示： 四、各子系统设计方案 1、视频监控子系统 以 IP 网络为基础，将分散、独立的现场采集点进行联网，实现跨区域、统一监控和统一管理。它由监控现场、网络设备及监控中心三部分组成。 （1）监控现场 监控现场的监控设备主要包括：多媒体接入单元、摄像机、各类报警探头等，主要负责监控现场现场视频及环境告警信息的采集，并且执行监控中心的控制指令。 监控现场的典型设备连接示意图如下： 在监控现场，由摄像机、报警探头等设备采集的所有现场信息，在多媒体接入单元经过数字化编码压缩处理后，直接上传至上级监控中心。监控中心将以 IP 单播/组播的方式实现一对多（一个业务/管理客户端同时连接监控多个监控现场内的监控目标）和多对一（多个业务/管理客户端同时监控一个监控现场内的监控目标）的远程实时监控功能。 当发生特定的报警情况时（如：人员非...
