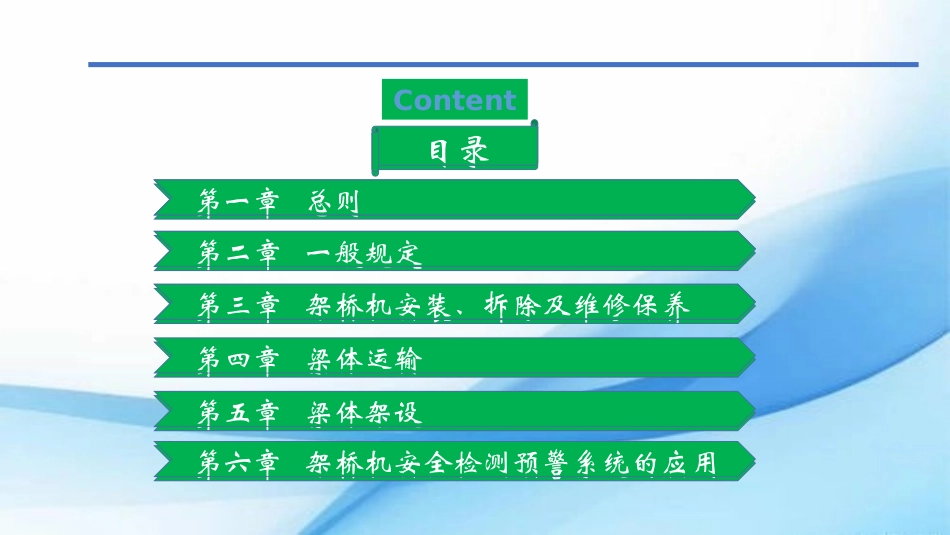

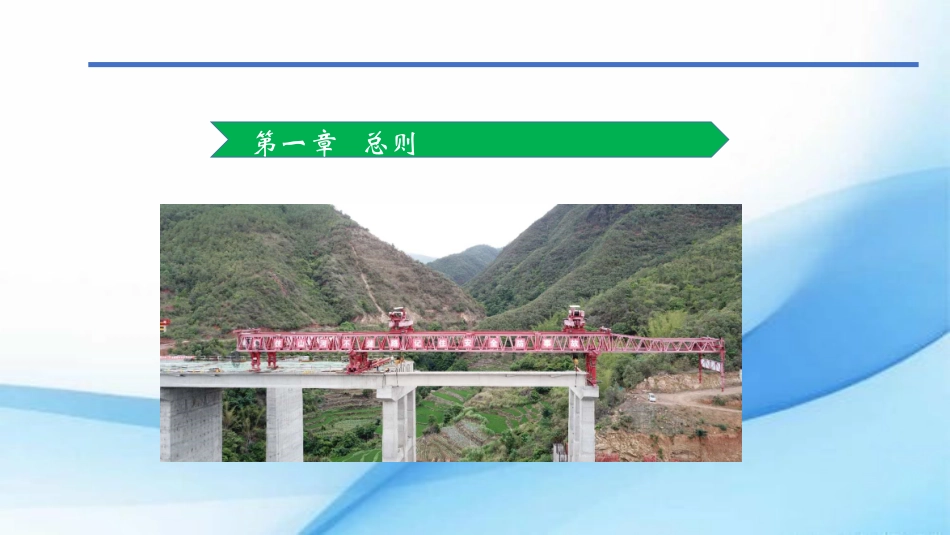

梁体运输和架设•安全管控要点2020年8月安全是职工的生命质量是企业的生命Content目录第一章总则第二章一般规定第三章架桥机安装、拆除及维修保养第四章梁体运输第五章梁体架设第六章架桥机安全检测预警系统的应用目录第一章总则第二章一般规定第三章架桥机安装、拆除及维修保养第四章梁体运输第五章梁体架设第六章架桥机安全检测预警系统的应用第一章总则第二章一般规定第三章架桥机安装、拆除及维修保养第一章总则一、目的、适用范围及编制依据（一）为进一步规范桥梁运架施工的各工序操作，提高施工安全管理水平，实现桥梁运架施工安全标准化,特制定本管控要点。（二）本安全管控要点适用于玉楚高速公路桥梁运架工程建设。（三）现行公路桥梁设计、施工、验收规范等相关标准:《起重机机械安全规程》GB6067-2010；《起重设备安装工程施工及验收规范》GB50278-2010；《起重机试验规范和程序》GB5905-2011；《建筑机械使用安全技术规程》JGJ33-2012；《危险性较大的分部分项工程安全管理办法》建质[2009]87号（四）本行业通行的和先进的工艺及管理方法。第二章一般规定二、架桥机安装拆卸、梁体吊装、运架作业前须编制专项方案，并按照规定进行专家论证后上报审批，编制作业指导书及技术交底等，对管理人员及作业班组进行技术交底和安全教育培训，经培训考核合格后方可上岗作业。架桥机的安装方案的审批方案审批专家评审图1-1现场技术交底及安全教育培训三、架桥机性能指标必须满足桥梁结构、曲线半径、线路纵坡等要求，安装拆除工作必须由具有相应资质的专业队伍实施，安装完成调试正常后按规定进行联合验收和取证。图1-2架桥机安装取证流程图1-3架桥机安装具备相关的安装资质、操作人员要持有特种作业证件图1-4架桥机的检验四、架桥机各部件动作均应有自锁装置；架桥机各运行部位均设有止挡和限位装置。五、紧固件部分的连接螺栓采用加力扳手分级加力多次紧固的方法进行紧固，螺栓不得有裂纹、损伤和断裂等缺陷。六、重要销轴、结构焊缝按规定定期探伤，不得存在缺陷或裂纹。七、卷扬钢丝绳不得有扭转、压扁、弯折、断股等变形现象，断丝和磨损超标应及时更换。八、架桥机架梁及特种设备操作人员，在作业期间，禁止携带和使用手机，带入现场的手机应设立专用柜（箱）集中存放看管。现场施工人员必须服从现场指挥人员的统一指挥，在得到指挥人员的指挥信号后，方可开始操作，操作前必须鸣哨(铃)示意。如发现指挥信号不清或错误引起事故时，有权拒绝执行，并发出危险信号。操作时对其他人员发出的危险信号，也应该注意和听从，以免发生事故。九、指挥人员应熟悉所指挥的起重设备性能。施工中，如遇有大雪、大雨、大雾和八级以上的大风影响施工安全时，应停止起重作业，并将起重设备、起重物设于安全位置，要有防溜、防滑等可靠的防护措施。十、凡进入施工现场人员必须精力集中，配戴好安全帽。十一、起重作业时，必须执行“九不吊”、“七禁止”的制度。中铁七局集团有限公司九不吊:1、未试吊不吊；2、起重超跨度不吊；3、非指挥人员指挥不吊；4、信号不明不吊；5、吊钩不对重物中心不吊；6、长6m以上和宽大物件无牵绳不吊；7、套索不稳不牢不吊；8、重物相压、相钩、相夹不吊；9、吊钩直接挂在物件上不吊。七禁止:1、禁止人员站在运行线内或从吊起的物体底下钻过；2、禁止站在死角和敞车车帮上；3、禁止站在起吊物件上；4、禁止用手校正吊高0.5m以上的物件；5、禁止用手脚伸入已吊起的重物下方直接取放垫衬物；6、禁止重物下降时快速重放；7、禁止用起重设备拉动车辆和撞击重物。十二、架桥机抗12级大风安全措施架桥机在设计时能满足在5级风条件下能正常作业；非工作状态时8级风，其抗风方式为：前支腿和中支腿轮箱与其横移轨道固定在一起，横移轨道与箱梁的固定利用中梁与边梁之间的钢筋用钢丝绳固结。吊梁小车与横导梁预设有停车锚固装置（现场设置），横导梁与横移轨道用钢丝绳固结。不工作时架桥机必须按抗12级大风措施进行锚固。十三、架桥机在非工作状态时，吊梁小车停在固定位置，并用锚固装置锚固。十四、不工作时必须切断电源。十五、吊梁小车上严禁放置异物，以防滑落砸...
