智能拨号报警模块

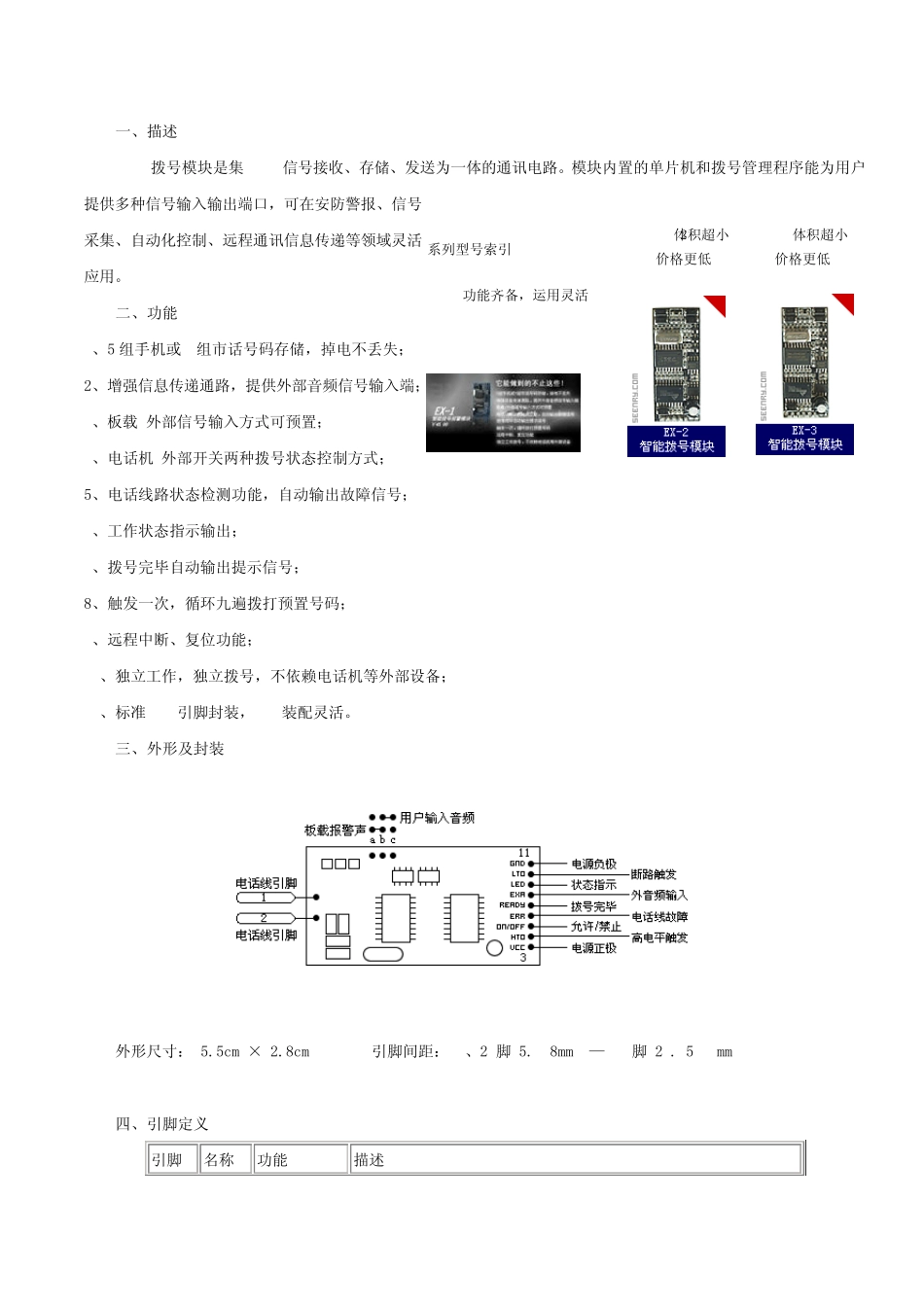

智能拨号报警模块_第1页
1/9
智能拨号报警模块_第2页
2/9
智能拨号报警模块_第3页
3/9
一 、 描 述 EX-1拨 号 模 块 是 集 DTMF信 号 接 收 、 存 储 、 发 送 为 一 体 的 通 讯 电 路 。 模 块 内 置 的 单 片 机 和 拨 号 管 理 程 序 能 为 用 户提 供 多 种 信 号 输 入 输 出 端 口 , 可 在 安 防 警 报 、 信 号采 集 、 自 动 化 控 制 、 远 程 通 讯 信 息 传 递 等 领 域 灵 活应 用 。 二 、 功 能 1、 5 组 手 机 或 7组 市 话 号 码 存 储 , 掉 电 不 丢 失 ; 2、 增 强 信 息 传 递 通 路 , 提 供 外 部 音 频 信 号 输 入 端 ; 3、 板 载 /外 部 信 号 输 入 方 式 可 预 置 ; 4、 电 话 机 /外 部 开 关 两 种 拨 号 状 态 控 制 方 式 ; 5、 电 话 线 路 状 态 检 测 功 能 , 自 动 输 出 故 障 信 号 ; 6、 工 作 状 态 指 示 输 出 ; 7、 拨 号 完 毕 自 动 输 出 提 示 信 号 ; 8、 触 发 一 次 , 循 环 九 遍 拨 打 预 置 号 码 ; 9、 远 程 中 断 、 复 位 功 能 ; 10、 独 立 工 作 , 独 立 拨 号 , 不 依 赖 电 话 机 等 外 部 设 备 ; 11、 标 准SIP引脚封装, PCB装配灵 活 。 三、 外 形及封装 外 形尺寸: 5.5cm × 2.8cm 引脚间距: 1、 2 脚 5.08mm 3 — 11脚 2 . 5 4mm 四、 引脚定义 引脚名称 功 能 描 述 系列型号 索引 EX-1 功 能 齐备 , 运用 灵 活 EX-2 体 积超小 价格更 低 EX-3 体 积超小 价格更 低 号 1 PHA 接电话线 接电话线外线 2 PHB 接电话线 接电话线外线 3 VCC 电源正极 接5V 直流电源正极 4 HTO 高电平触发 当引脚出现高电平时,模块开始拨号 5 ON/OFF 允许 / 禁止 双稳方式工作,接高电平打开拨号设定,再次接高电平关闭拨号设定 6 ERR 电话线故障 集电极开路输出端,当电话线出现短路、断路时输出截止 7 READY 拨号完毕 当预设号码发送完毕时输出高电平 8 EXA 音频输入 输入要传送的音频信号 9 LED 状态指示输出 接指示灯。和板载指示灯同步工作,表示模块当前所处的的工作状态 10 LTO 断路触发 当引脚与负极断路时,模块开始拨号 11 GND 电源负极 接5V 直流电源负...
