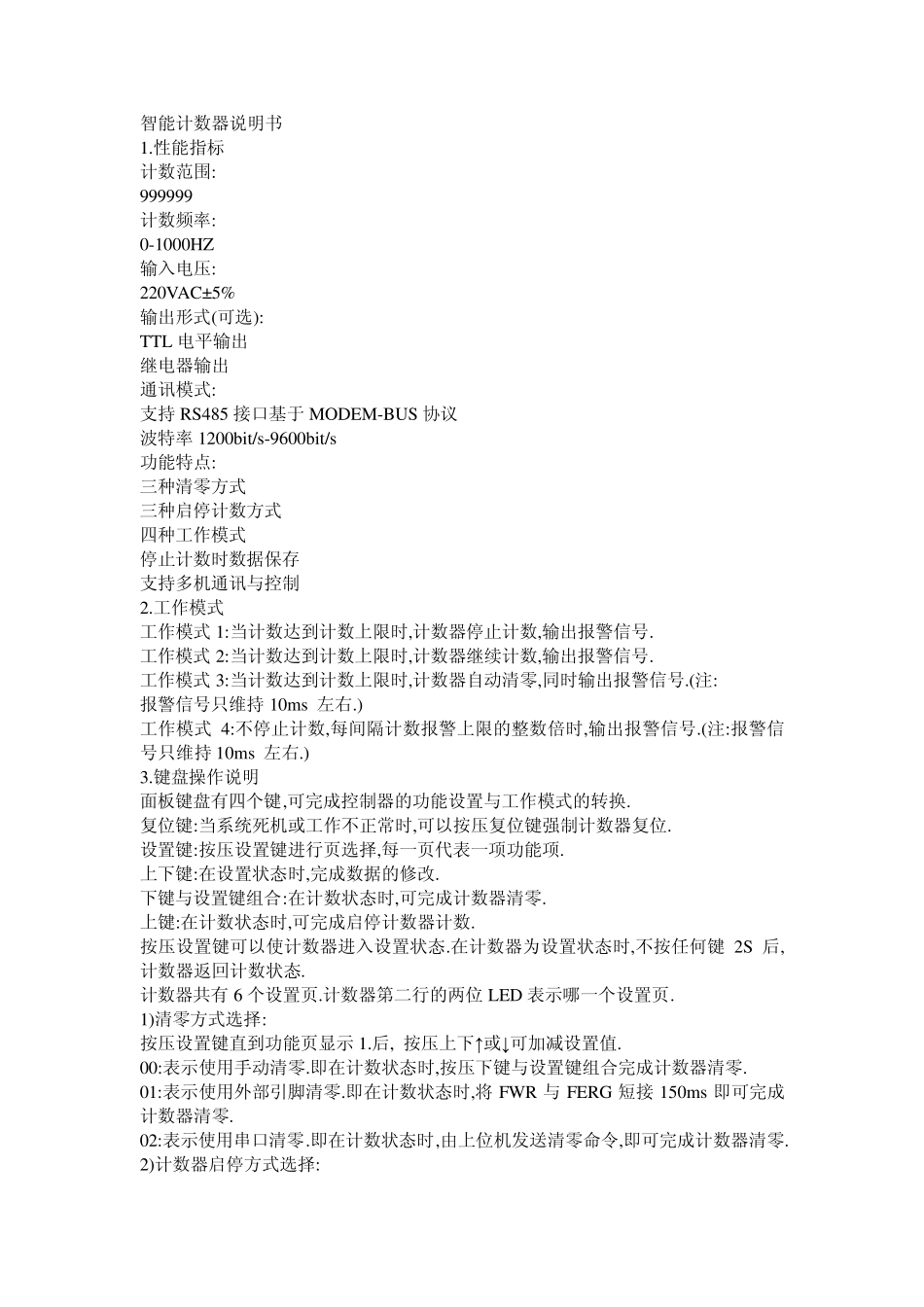

智能计数器说明书

智能计数器说明书 1.性能指标 计数范围: 999999 计数频率: 0-1000HZ 输入电压: 220VAC± 5% 输出形式(可选): TTL 电平输出 继电器输出 通讯模式: 支持RS485 接口基于MODEM-BUS 协议 波特率1200bit/s-9600bit/s 功能特点: 三种清零方式 三种启停计数方式 四种工作模式 停止计数时数据保存 支持多机通讯与控制 2.工作模式 工作模式1:当计数达到计数上限时,计数器停止计数,输出报警信号. 工作模式2:当计数达到计数上限时,计数器继续计数,输出报警信号. 工作模式3:当计数达到计数上限时,计数器自动清零,同时输出报警信号.(注: 报警信号只维持10ms 左右.) 工作模式4:不停止计数,每间隔计数报警上限的整数倍时,输出报警信号.(注:报警信号只维持10ms 左右.) 3.键盘操作说明 面板键盘有四个键,可完成控制器的功能设置与工作模式的转换. 复位键:当系统死机或工作不正常时,可以按压复位键强制计数器复位. 设置键:按压设置键进行页选择,每一页代表一项功能项. 上下键:在设置状态时,完成数据的修改. 下键与设置键组合:在计数状态时,可完成计数器清零. 上键:在计数状态时,可完成启停计数器计数. 按压设置键可以使计数器进入设置状态.在计数器为设置状态时,不按任何键2S 后,计数器返回计数状态. 计数器共有6 个设置页.计数器第二行的两位LED 表示哪一个设置页. 1)清零方式选择: 按压设置键直到功能页显示 1.后, 按压上下↑或↓可加减设置值. 00:表示使用手动清零.即在计数状态时,按压下键与设置键组合完成计数器清零. 01:表示使用外部引脚清零.即在计数状态时,将 FWR 与FERG 短接150ms 即可完成计数器清零. 02:表示使用串口清零.即在计数状态时,由上位机发送清零命令,即可完成计数器清零. 2)计数器启停方式选择: 按压设置键直到功能页显示2.后, 按压上下↑或↓可加减设置值. 00:表示使用手动启停.即在计数状态时,按压上键即可启停计数器计数. 01:表示使用外部引脚启停.即在计数状态时,将 WSS 与 WSSG 短接 150ms 即可启停计数器计数. 02:表示使用串口启停.即在计数状态时,由上位机发送启停命令,即可启停计数器计数. 3)工作方式选择: 按压设置键直到功能页显示3.后, 按压上下↑或↓可加减设置值. 00:使用工作模式 1. 01:使用工作模式 2. 02:使用工作模式 3. 03:使用工作模式 4. 4)波特率选择: 按压设置键直到功能页显示4.后, 按压上下↑或↓可加减设置值. 00:1200 bit/s 01:2...
