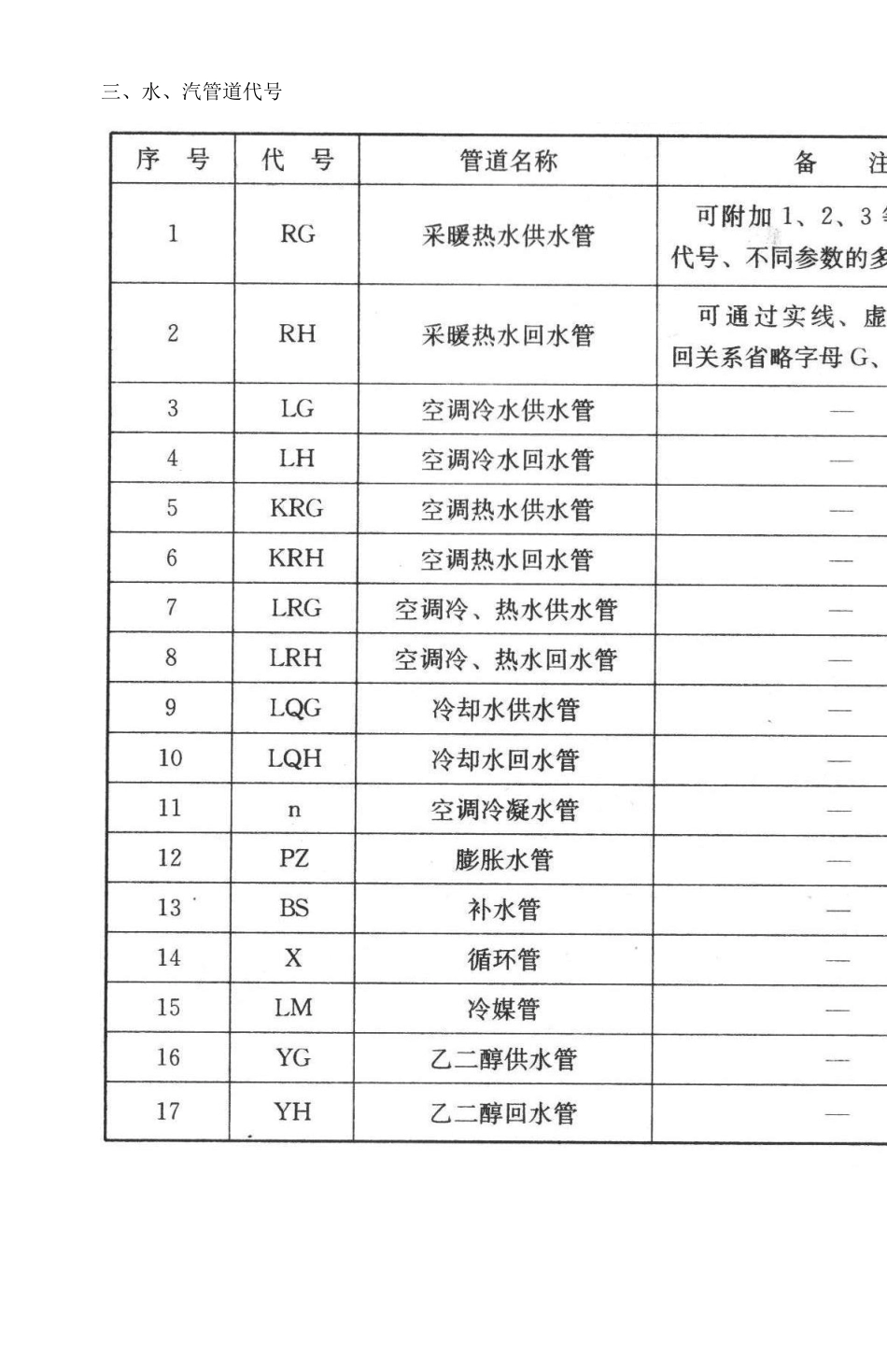

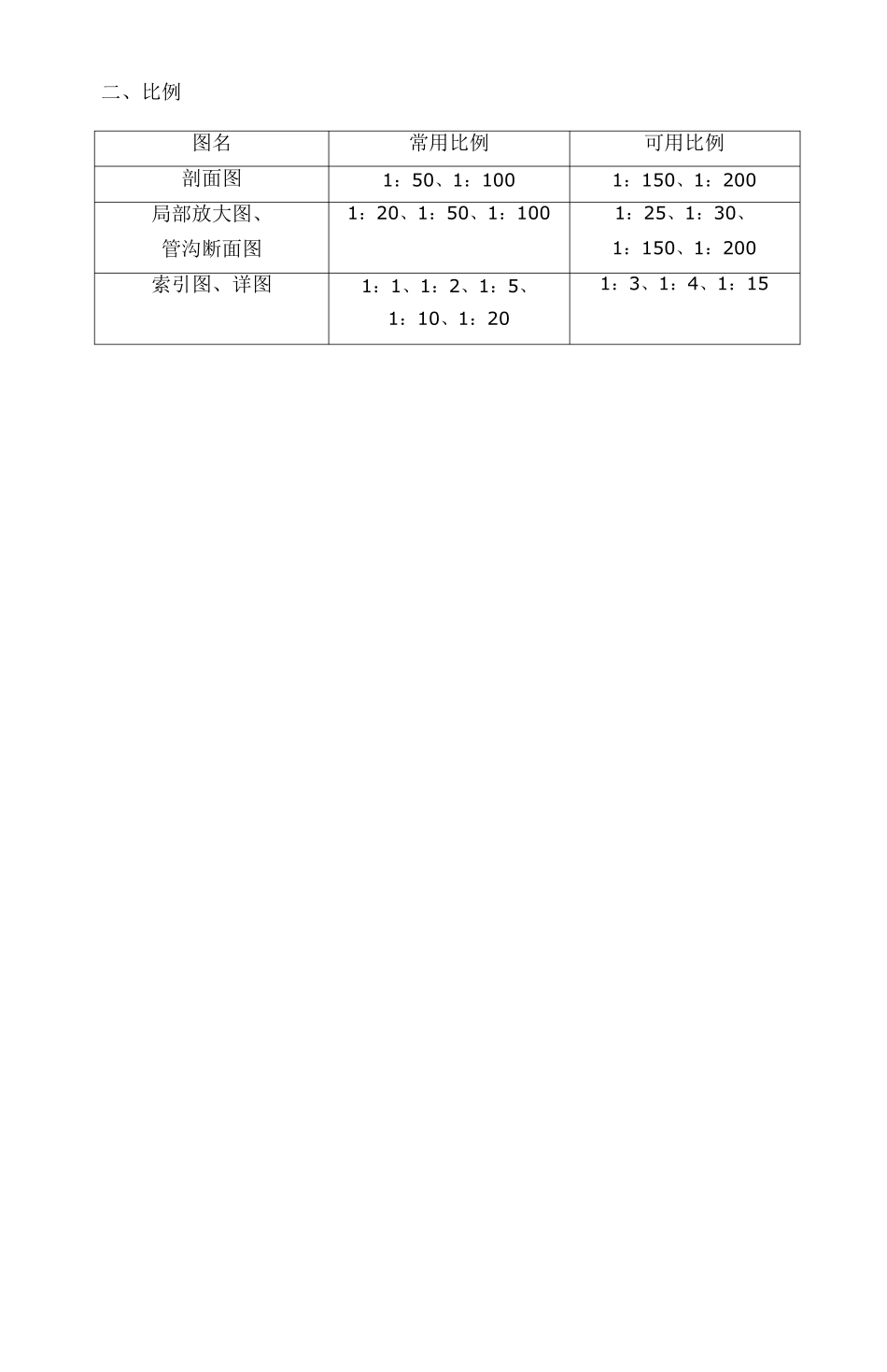

第八章、暖通、空调图例及符号 一、线型及其含义 二、比例 图名 常用比例 可用比例 剖面图 1：50、1：100 1：150、1：200 局部放大图、 管沟断面图 1：20、1：50、1：100 1：25、1：30、 1：150、1：200 索引图、详图 1：1、1：2、1：5、 1：10、1：20 1：3、1：4、1：15 三、水、汽管道代号 四、水、汽管道阀门和附件图例 序号 名称 图例 备注 1 截止阀 2 闸阀 3 球阀 4 柱塞阀 5 快开阀 6 蝶阀 7 旋塞阀 8 止回阀 9 浮球阀 10 三通阀 11 平衡阀 12 定流量阀 13 定压差阀 14 自动排气阀 15 集气罐、 放气阀 16 节流阀 17 调节止回断阀 水泵出口用 18 膨胀阀 19 排入大气或室外 20 安全阀 21 角阀 22 底阀 23 漏斗 24 地漏 25 明沟排水 26 向上弯头 27 向下弯头 28 法兰封头或管封 29 上出三通 30 下出三通 31 变径管 32 活接头或 法兰连接 33 固定支架 34 导向支架 35 活动支架 36 金属软管 37 可屈挠橡 胶软接头 38 Y 形过滤器 39 疏水器 40 减压阀 左高右低 41 直通型（或反冲型） 除污器 42 除垢仪 43 补偿器 44 矩形补偿器 45 套管补偿器 46 波纹管补偿器 47 弧形补偿器 48 球形补偿器 49 伴热器 50 保护套管 51 爆破膜 52 阻火器 53 节流孔板、减压孔板 54 快速接头 55 介质流向 在管道断开处时； 流向符号宜标注在管 道中心线上，其余可 同管径标注位置 56 坡度及坡向 坡度数值不宜与管 道起、止点标高同时标注。 标注位置同管径标注位置 五、风道代号 序号 代号 管道名称 1 SF 送风管 2 HF 回风管 3 PF 排风管 4 XF 新风管 5 PY 消防排烟风管 6 ZY 加压送风管 7 P（Y） 排风排烟兼用风管 8 XB 消防补风风管 9 S（B） 送风兼消防补风风管 一、风口和附件代号 序号 代号 图例 1 AV 单层格栅风口，叶片垂直 2 AH 单层格栅风口，叶片水平 3 BV 双层格栅风口，前组叶片垂直 4 BH 双层格栅风口，前组叶片水平 5 C﹡ 矩形散流器，*为出风面数量 6 DF 圆形平面散流器 7 DS 圆形凸面散流器 8 DP 圆盘形散流器 9 DX﹡ 圆形斜片散流器，﹡为出风面数量 10 DH 圆环形散流器 11 E﹡ 条缝形风口，﹡为条缝数 12 F﹡ 细叶形斜出风散流器，﹡为出风面数量 13 FH 门铰形细叶回风口 14 G 扁叶形直出风散流器 15 H...
